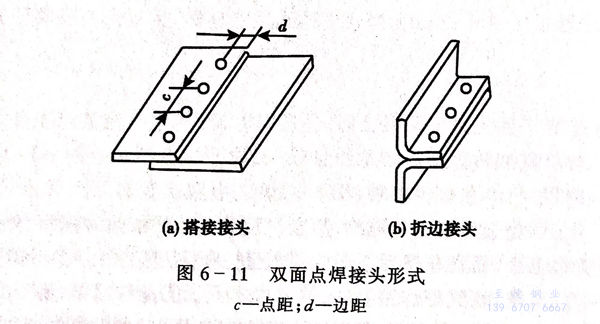

點焊工件只在有限的接觸面上即所謂“點”上被焊接起來,并形成扁球形的熔核。點焊又分為單點焊和多點焊,多點焊時使用兩對以上的電極,在同一工序內形成多個熔核。點焊方法通常又分為雙面點焊和單面點焊兩大類。雙面點焊時,通常采用搭接接頭和折邊接頭兩種形式(圖6-11).接頭可以由兩個或兩個以上等厚度或不等厚度的工件組成。在設計點焊結構時,必須考慮電極的可達性,即電極必須能方便地抵達構件的焊接部位。同時還應考慮邊距、搭接量、點距、裝配間隔和焊點強度等因素。


圖 11.jpg


  由于不銹鋼的電阻率高、導熱性差,因此與低碳鋼相比,可采用較小的焊接電流和較短的焊接時間。不銹鋼有較高的高溫強度,必須采用較高的電極壓力,以防止產生縮孔、裂紋等缺陷。不銹鋼的熱敏感性強,通常采用較短的焊接時間、強有力的內部和外部水冷卻,并且要準確地控制加熱時間和焊接電流,以防熱影響區晶粒長大和出現晶間腐蝕現象。點焊不銹鋼的電極推薦用硬度較高的電極合金,滿足高電極壓力的需要。


  馬氏體不銹鋼由于有淬火傾向,點焊時要求采用較長焊接時間。為消除淬硬組織,最好采用焊后回火的雙脈沖點焊。點焊時一般不采用電極的外部水冷卻,以免因淬火而產生裂紋。

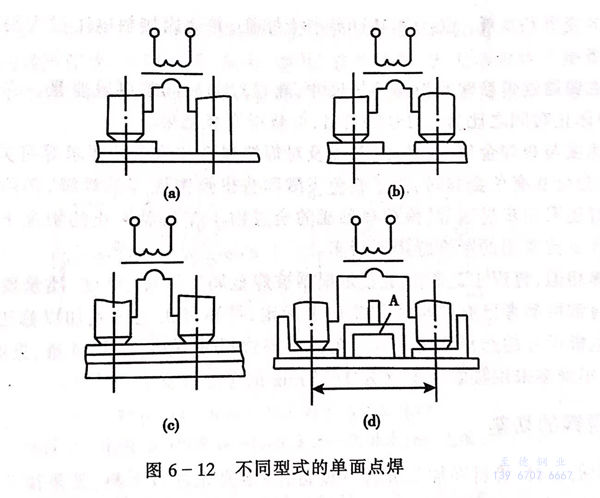

  單面點焊時,電極由工件的同一側向焊接處饋電。典型的單面點焊方式如圖6-12所示。圖中:(a)單面單點點焊,不形成焊點的電極采用大直徑和大接觸面以減小電流密度。(b)無分流的單面雙點點焊,此時焊接電流全部流經焊接區。(c)有分流的單面雙點點焊,流經上面工件的電流不經過焊接區,形成分流。為了給焊接電流提供低電阻的通路。在工件下面墊有銅墊板。(d)當兩焊點的間距很大,如在進行骨架構件和復板的焊接時,為了避免不適當?shù)募訜嵋鹇N曲和減小兩電極間電阻,采用了特殊的銅橋A,與電極同時壓緊在工件上。


圖 12.jpg
