紙漿生產(chǎn)和造紙工業(yè)的工作環(huán)境腐蝕性強(qiáng)，常對(duì)工藝裝置造成嚴(yán)重的腐蝕破壞。據(jù)統(tǒng)計(jì)，由腐蝕造成的損失，每噸紙漿高達(dá)6美元。為維持生產(chǎn)的順利進(jìn)行和減少生產(chǎn)成本，不銹鋼和耐蝕合金在紙漿生產(chǎn)中得到廣泛應(yīng)用，成為此領(lǐng)域不可缺少和不可取代的結(jié)構(gòu)材料。采用不同紙漿生產(chǎn)原料和不同的造漿工藝，所使用不銹鋼牌號(hào)亦有差別，目前304不銹鋼、316不銹鋼、317L不銹鋼、254SMO不銹鋼、654SMO不銹鋼以及雙相不銹鋼等均在不同紙漿的生產(chǎn)中被廣泛使用。
1. 機(jī)械化造漿

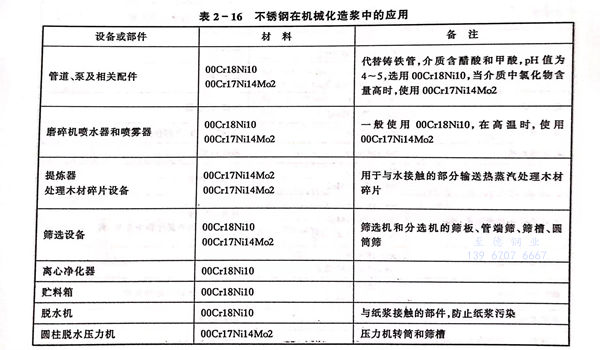

在機(jī)械化造漿生產(chǎn)過(guò)程中，由于不使用化學(xué)藥品，其腐蝕程度不似硫酸鹽和亞硫酸鹽造漿那么嚴(yán)重。早期，在此環(huán)境采用不銹鋼并不多，近年來(lái)，為了減少普通材料的維修費(fèi)用和提高經(jīng)濟(jì)效益以及防止鐵銹引起對(duì)紙漿的污染，不銹鋼在機(jī)械化造漿生產(chǎn)中得到了普遍采用，見(jiàn)表2-16。
2. 硫酸鹽法造漿

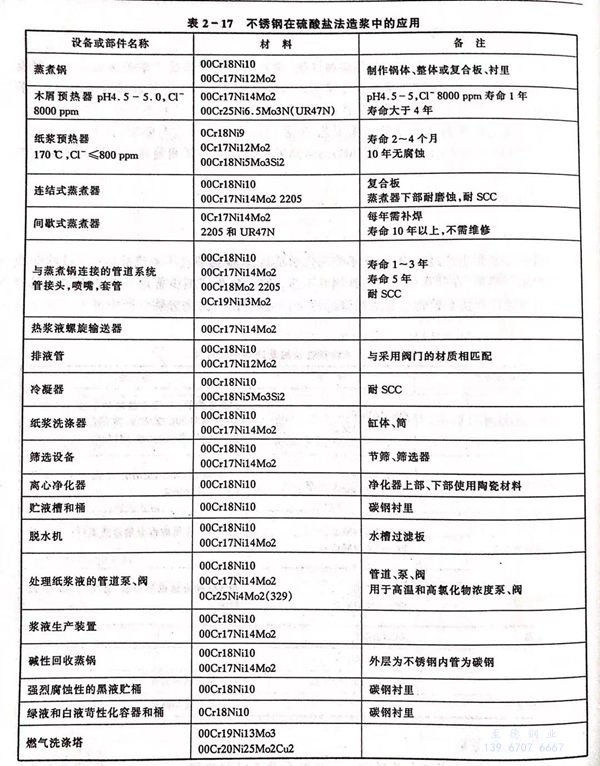

硫酸鹽法造漿的工藝過(guò)程中的介質(zhì)腐蝕性不及亞硫酸鹽法。在此工藝中，漂浮海中的木材，使用含鹽水以及化學(xué)藥品（結(jié)晶硫酸鈉，含0.3%NaCl)都將使工藝介質(zhì)含有一定數(shù)量的氯化物，加劇了設(shè)備的腐蝕。實(shí)踐經(jīng)驗(yàn)證明，00Cr18Ni10和00Cr17Ni14Mo2可得到滿意的使用效果，不銹鋼在此工藝條件下的使用見(jiàn)表2-17。
3. 亞硫酸鹽法造紙漿

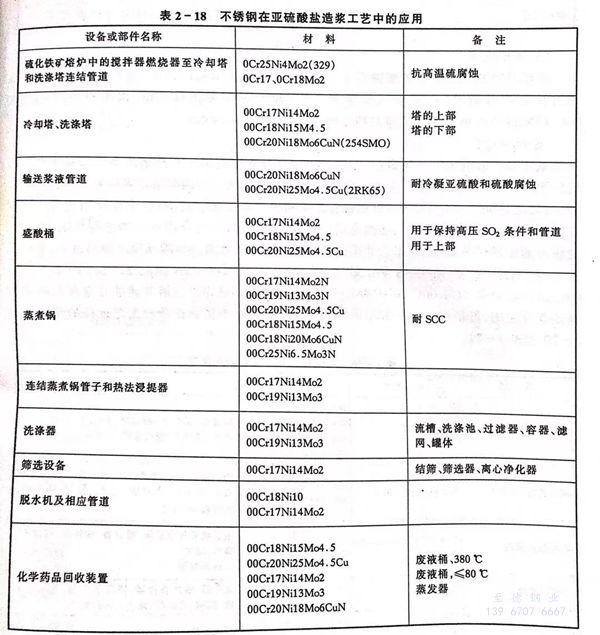

亞硫酸鹽法生產(chǎn)紙漿工藝是腐蝕最嚴(yán)重的工藝流程、早期使用含前過(guò)剩二氧化硫的亞硫酸氫鈣作為蒸煮藥液，這種藥液呈酸性，僅能用于素素待定的大時(shí)原制、當(dāng)藥流中加入鎂、鈉和氨作為基本熟煮液，可得到不同，pH的蒸煮液、使其能造用各種大材東料。由于化學(xué)藥品昂貴，加之為防止環(huán)境污染禁止將亞硫酸氫鈣排放，因此必須通過(guò)蒸發(fā)等工藝方法進(jìn)行回收，致使工藝設(shè)備必須在腐蝕苛刻的環(huán)境中工作。在這種環(huán)境中的生產(chǎn)設(shè)備將遭到均勻腐蝕、點(diǎn)蝕、縫隙腐蝕、應(yīng)力腐蝕、磨蝕等各種腐蝕，因此所使用的材料較前述工藝的檔次更高，超級(jí)奧氏體不銹鋼（2RK65、254SMO,654SMO)和超級(jí)雙相不銹鋼均得到了成功應(yīng)用。不銹鋼在亞硫酸鹽法造漿工藝中的應(yīng)用狀況見(jiàn)表2-18。
4. 半化學(xué)法造漿

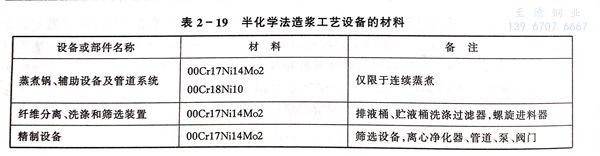

半化學(xué)法造漿的工藝過(guò)程介于化學(xué)和機(jī)械法兩者之間，其結(jié)構(gòu)材料的選擇視化學(xué)處理方法不同而有所差別，最常用的方法是中性亞硫酸鹽半化學(xué)法，即NSSC法。半化學(xué)法造漿工藝設(shè)備使用不銹鋼狀況見(jiàn)表2-19。
5. 廢紙?jiān)鞚{
廢紙?jiān)鞚{的工藝介質(zhì)的腐蝕性不太苛刻，為了保證紙漿的白度，通常使用00Cr18Ni10作為設(shè)備結(jié)構(gòu)材料，在需加入化學(xué)藥品（亞硫酸氫鋅和過(guò)氧化鈉、次氯酸鈉）的工序，00Cr17Ni14Mo2鋼獲得了滿意的使用效果。
6. 紙漿漂白
紙漿漂白是紙漿生產(chǎn)的最后一道工序，漂白過(guò)程需使用化學(xué)藥劑。不同紙漿生產(chǎn)工藝所使用的漂白藥劑存在較大差別。硫酸鹽和亞硫酸鹽法生產(chǎn)的紙漿在漂白時(shí)，需使用氯氣、堿、次氯酸鹽和二氧化氯，而對(duì)于機(jī)械化紙漿和半化學(xué)法紙漿的漂白，常常使用過(guò)氧化物和亞硫酸氫鹽。在漂白過(guò)程中，必然使用循環(huán)水，因此導(dǎo)致工藝介質(zhì)氯化物急劇增加，與工藝過(guò)程中的化學(xué)藥劑疊加，使工藝介質(zhì)的腐蝕性變得非?？量?。為滿足生產(chǎn)順利進(jìn)行，漂白工藝裝置所使用的耐蝕材料，最低檔的材料為 00Cr17Ni14Mo2,00Cr19Ni13Mo3。

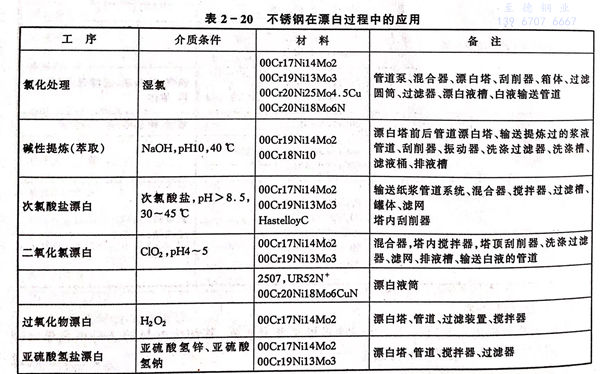

00Cr20Ni25Mo4.5Cu,00Cr20Ni18Mo6CuN,超級(jí)雙相不銹鋼以及鎳基耐蝕合等高擋材料均得到普遍應(yīng)用，可根據(jù)介質(zhì)的實(shí)際條件進(jìn)行合理選擇。不銹鋼在漂白工藝過(guò)程的使用見(jiàn)表2-20和表2-21。
