在腐蝕介質(zhì)中，金屬與金屬或非金屬表面構(gòu)成非常狹窄的縫隙內(nèi)產(chǎn)生的一種局部腐蝕現(xiàn)象，被稱作縫隙腐蝕。這類腐蝕常常發(fā)生于墊片底面、搭接縫、表面沉積物或海洋生物附著物與金屬表面接觸區(qū)域。

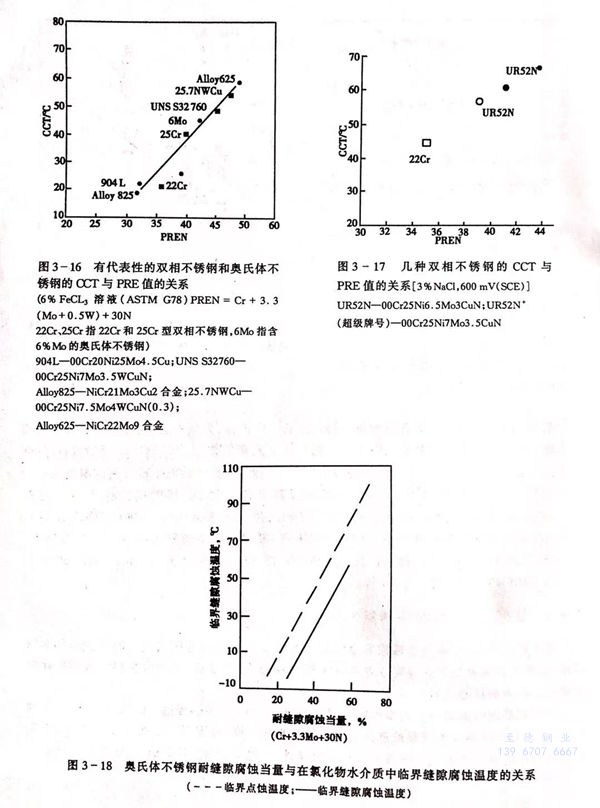

 不銹鋼的耐縫隙腐蝕能力常以臨界縫隙腐蝕溫度CCT予以表達(dá)。CCT與鋼中PRE的關(guān)系，對(duì)于耐縫隙腐蝕不銹鋼的選擇具有重要的指導(dǎo)價(jià)值，見(jiàn)圖3-16和圖3-17.合金元素對(duì)鋼耐縫隙腐蝕性能的影響具有一致的規(guī)律性，只是CCT較CPT稍低（見(jiàn)圖3-18).


圖 18.jpg


 耐縫隙腐蝕不銹鋼的選擇和服役環(huán)境密切相關(guān)，在大氣，高純水和淡水中，當(dāng)Cr17型和18-8不銹鋼出現(xiàn)縫隙腐蝕時(shí)，可選用00Cr18Mo1、00Cr18Mo2、00Cr17Ni14Mo2、00Cr19Ni13Mo3、00Cr18Ni5Mo3Si2(N)、00Cr22Ni5Mo3N等，一般可滿足要求。若仍不滿意，可選用00Cr26Mo1、00Cr25Ni4Mo4、00Cr30Mo2、00Cr29Ni2Mo4、00Cr29Ni4Mo2、00Cr18Ni16Mn5Mo5(N)、00Cr20Ni25Mo4.5Cu(N)、00Cr20Ni18Mo6N、00Cr24Ni22Mo7N、00Cr22Ni17Mn5Mo3NNb等。


 上述的耐縫隙腐蝕不銹鋼其耐縫隙腐蝕是相對(duì)而言，實(shí)際上在不銹鋼范疇內(nèi)，對(duì)縫隙腐蝕完全免疫的牌號(hào)目前尚未誕生。為解決不銹鋼的縫隙腐蝕問(wèn)題，除選擇合適的不銹鋼外，在設(shè)計(jì)和使用中應(yīng)盡量避免縫隙的產(chǎn)生。
