應力腐蝕破裂（SCC)是一種最多的局部腐蝕破壞形式。應力腐蝕是在靜拉伸應力狀態(tài)下，在某些特定介質(zhì)環(huán)境中產(chǎn)生的一種腐蝕破壞類型。通常認為，當金屬一環(huán)境體系達到某種臨界狀態(tài)時便會產(chǎn)生應力腐蝕破裂。這些狀態(tài)可區(qū)分為工作介質(zhì)的環(huán)境因素（電位、pH值、雜質(zhì)濃度、溫度、壓力等）、受力狀態(tài)（應力、應力強度因子、應變速率等）和材料的冶金因素（局部微觀化學、形變特點、屈服強度、純潔度、化學成分等），這三者必須共存，才能產(chǎn)生這種腐蝕破壞。按裂紋的微觀形貌可將應力腐蝕破裂分成穿晶型應力腐蝕破裂、晶間型應力腐蝕破裂、穿晶＋晶間混合型應力腐蝕破裂。按其生成的介質(zhì)可區(qū)分高濃氯化物（MgCl2、CaCl、NaCl)、含CI-水溶液、連多硫酸和苛性應力腐蝕。

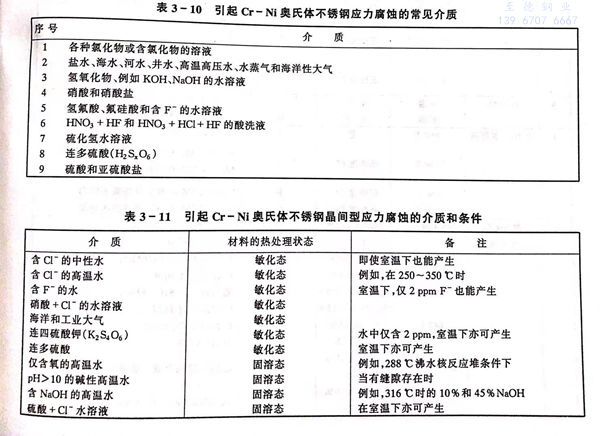

不管哪種應力腐蝕破裂均與周圍環(huán)境密切相關，易產(chǎn)生應力腐蝕破裂的介質(zhì)條件見表3-10和表3-11.

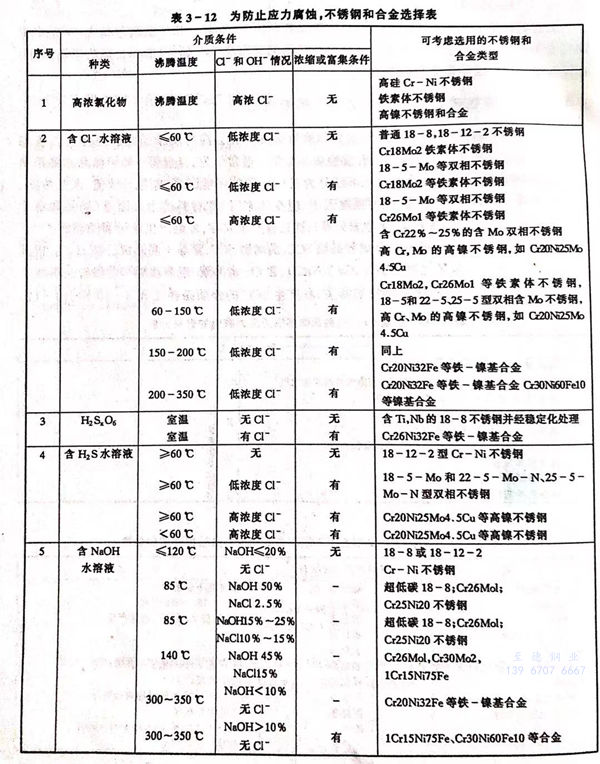

在應力腐蝕環(huán)境中，選擇一種恰當?shù)?a href="http://www.gl123.net/post/1944.html" target="_blank" title="不銹鋼" style="color: rgb(255, 0, 0); text-decoration: underline;">不銹鋼材料是一件難度較大的事情。一般來說，在高濃氯化物中應選用含鎳量高的牌號；在產(chǎn)生晶間應力腐蝕破裂的環(huán)境中可選用鈦、鈮穩(wěn)定化、超低碳或控氮奧氏體不銹鋼；在含氯離子水溶液中，在250℃以下可選用雙相不銹鋼、高純鐵素體不銹鋼。這僅僅是一個大體選材原則，對于具體問題需具體分析，最好在模擬試驗結果基礎上進行選擇。表3-12可作為選擇時的參考依據(jù)。
