1. 地漏
廁所、盥洗室、衛生間及其他房間需從地面排水時,應設置地漏。地漏應設置在易濺水的器具附近及地面的最低處。地漏的頂面標高應低于地面5mm~10mm.地漏水封深度不得小于50mm。

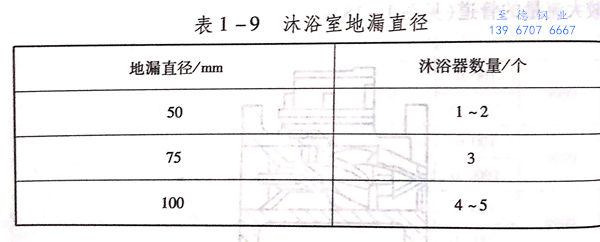

淋浴室內地漏的直徑,可按表1-9來確定。
a. 防返溢地漏
地漏是室內排水系統排水口位置最低處。當排水管堵塞時,污水(廢水)往往從地漏處返溢而造成室內進水,因此,建筑上不適用防返溢地漏。

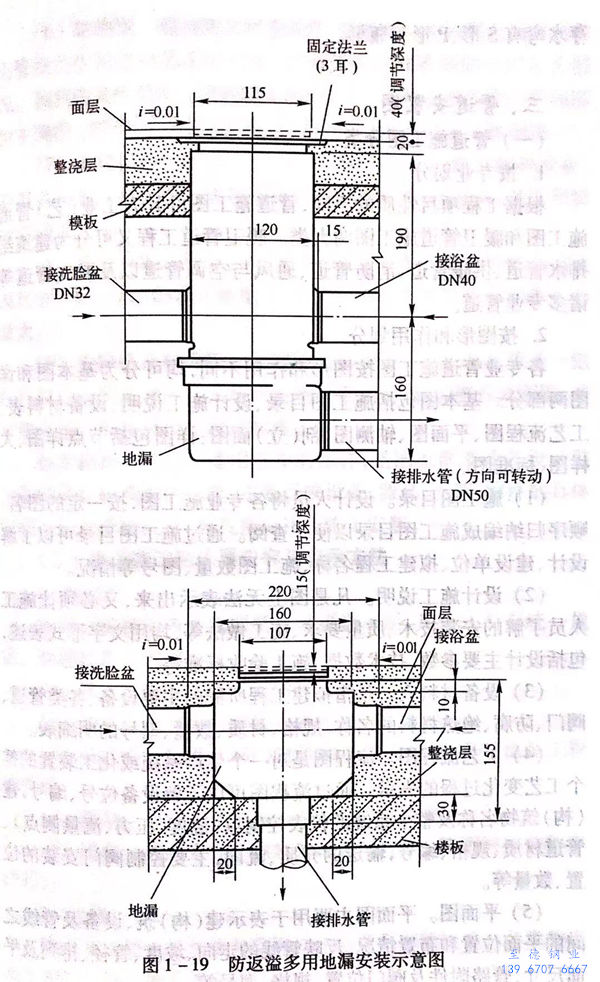

防返溢地漏適用于建筑排水系統中地面排水和家用洗衣機排水。防返溢多用地漏可用于浴盆和洗臉盆排水。圖1-19為防返溢多用地漏安裝示意圖。當?shù)芈┮蚨氯屡潘繙p少時,可取出水封套,清洗地漏內部,便可恢復原狀態重新排水。
b. 地漏安裝程序和要求
在樓板上預留安裝孔,放置地漏,連接排水管道、調整地漏與地面的高度,使地漏的頂面標高低于地面5mm~10mm,細石混凝土分層嵌實。安裝時應確保地漏垂直度及頂面水平。
2. 存水彎
存水彎是一種特殊的彎管。當衛生器具排水后,彎管里面存有一定深度的水,這個深度稱為水封深度。其作用是防止排水管道系統所產生臭氣、有害氣體、可燃氣體以及小蟲、小動物通過衛生器具進入室內。當衛生器具、工業廢水受水器和生活污水管道,或其他可能產生有害氣體的排水管道連接時,必須在排水口以下設置存水彎。衛生器具構造內已有存水彎時,不必在排水口以下設置存水彎,如坐便器。存水彎的水封深度一般不小于50mm。存水彎有S形、P形和瓶形。
