1. 標題欄
標題欄提供的內容比圖紙目錄更進一層，其格式?jīng)]有統一規定。標題欄常見內容如下：
a. 項目: 根據該項工程的具體名稱而定。
b. 圖名: 表明本張圖紙的名稱和主要內容。
c. 設計號: 指設計部門對該項工程的編號，有時也是工程的代號。
d. 圖別: 表明本圖所屬的專業和設計階段。
e. 圖號: 表明本專業圖紙的編號順序（一般用阿拉伯?dāng)?shù)字注寫）。
2. 比例

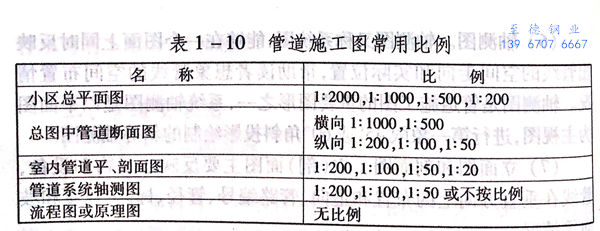

管道施工圖上的長短與實際相比的關系叫做比例。各類管道施工圖常用的比例見表1-10.
3. 標高的表示

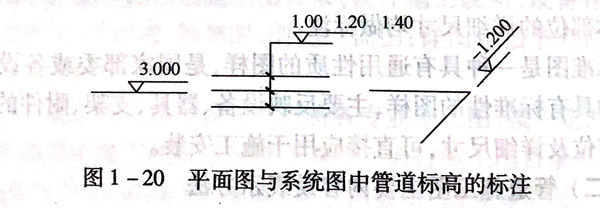

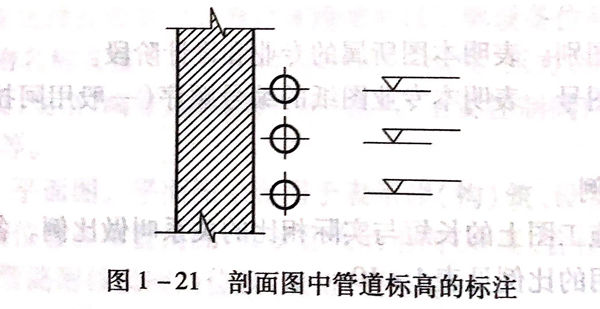

標高是標注管道或建筑物高度的一種尺寸形式。標高符號的形式見圖1-20.標高符號用細實線繪制，三角形的尖端畫在標高引出線上，表示標高位置，尖端的指向可向下，也可向上。剖面圖中的管道標高按圖1-21標注。
標高值以米為單位，在一般圖紙中宜注寫到小數點后3位，在總平面圖及相應的小區管道施工圖中可注寫到小數點后2位。各種管道在起訖點、轉角點、連接點、變坡點、交叉點等處需要標注管道的標高，地溝宜標注溝底標高，壓力管道宜標注管中心標高，室內外重力管道宜標注管內底標高，必要時室內架空重力管道可標注管中心標高（圖中應加以說明）。
4. 方位標的表示

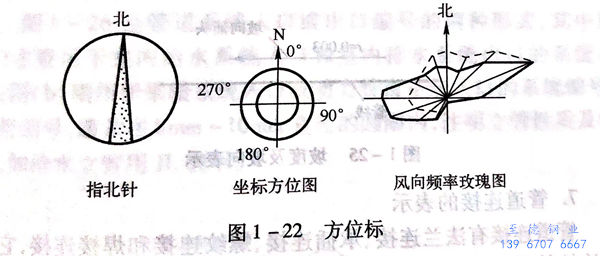

確定管道安裝方位基準的圖標，稱為方位標。管道底層平面上一般用指北針表示建筑物或管線的方位；建筑總平面圖或室外總體管道布置圖上還可用風向頻率玫瑰圖表示方向，見圖1-22。
5. 管徑的表示
施工圖上管道管徑尺寸以毫米為單位，標注時通常只注寫代號與數字，而不注明單位。低壓流體輸送用鍍鋅焊接鋼管、不鍍鋅焊接鋼管、鑄鐵管、硬聚氯乙烯管、聚丙烯管等，管徑應以公稱直徑DN表示，如DN15;無縫鋼管、直縫或螺旋縫焊接鋼管、有色金屬管、不銹鋼管等，管徑應以外徑x壁厚表示，如D108×4; 耐酸瓷管、混凝土管、鋼筋混凝土管、陶土管（缸瓦管）等，管徑應以內徑d表示，如d230。

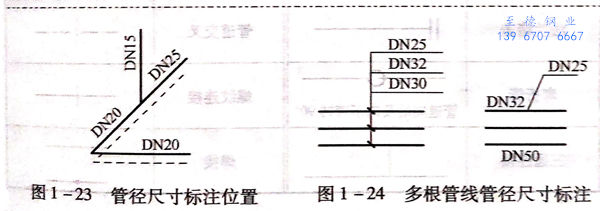

特別提醒：管徑在圖紙上一般標注在以下位置上：管徑尺寸變徑處，水平管道的上方，斜管道的斜上方，立管道的左側，見圖1-23。當管徑尺寸無法按上述位置標注時，可另找適當位置標注。多根管線的管徑尺寸可用引出線標注，見圖1-24。
6. 坡度、坡向的表示

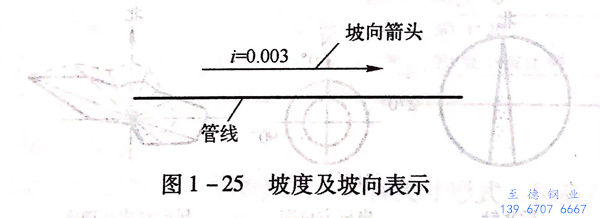

管道的坡度及坡向表示管道傾斜的程度和高低方向，坡度用字母“i”表示，在其后加上等號并注寫坡度值；坡向用單面箭頭表示，箭頭指向低的一端。常用的表示方法見圖1-25。
7. 管道連接的表示

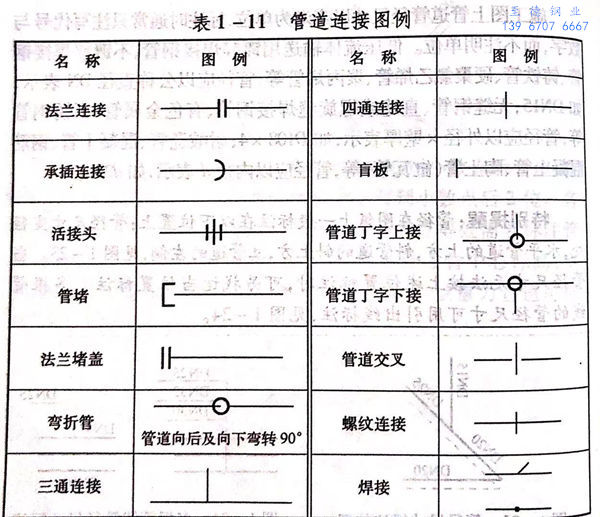

管道連接有法蘭連接、承插連接、螺紋連接和焊接連接，它們的連接符號見表1-11。
8. 管線的表示
管線的表示方法很多，可在管線進入建筑物入口處進行編號。管道立管較多時，可進行立管編號，并在管道上標注出管材、介質代號、工藝參數及安裝數據等。

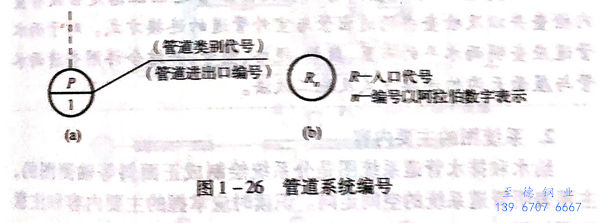

圖1-26是管道系統入口或出口編號的兩種形式，其中圖主要用于室內給水系統入口和室內排水系統出口的系統編號；圖則用于采暖系統人口或動力管道系統人口的系統編號。立管編號，通常在8mm~10mm直徑的圓圈內，注明立管性質及編號，如給水立管用JL表示。
