建筑給排水管道施工圖主要包括平面圖、系統圖和詳圖三部分。
1. 平面圖的主要內容
建筑給排水管道平面布置圖是施工圖中最重要和最基本的圖樣，其比例為1:50和1:100兩種。主要表明室內給水排水管道、衛生器具和用水設備的平面布置。識讀時應掌握的主要內容和注意事項有以下幾點：
a. 查明衛生器具、用水設備（開水爐、水加熱器）和升壓設備（水泵、水箱）的類型、數量、安裝位置、定位尺寸。
b. 弄清給水引入管和污水排出管的平面位置、走向、定位尺寸與室外給排水管網的連接方式、管徑及坡度。
c. 查明給水排水干管、主管、支管的平面位置與走向、管徑尺寸及立管編號。
d. 對于消防給水管道應查明消防栓的布置、口徑大小及消防栓箱形式與設置。對于自動噴水滅火系統，還應查明噴頭的類型、數量以及報警閥組等消防部件的平面位置、數量、規格、型號。
e. 應查明水表的型號、安裝位置及水表前后的閥門設置情況。
f. 對于室內排水管道，應查明清通設備的布置情況，同時，彎頭、三通應考慮是否帶檢修門。
特別提醒：對于大型廠房的室內排水管道應注意是否設有室內檢查井以及檢查井的進出管與室外管道的連接方式。對于雨水管道應查明雨水斗的布置、數量、規格、型號，并結合詳圖查清雨水管與屋面天溝的連接方式及施工做法。
2. 系統圖的主要內容
給水和排水管道系統圖是分系統繪制成正面斜等軸測圖的，主要表明管道系統的空間走向。識讀時應掌握的主要內容和注意事項如下：
a. 查明給水管道系統的具體走向，干管敷設形式、管徑尺寸、閥門設置以及管道標高。識讀給水系統圖時，應按引入管、干管、立管、支管及用水設備的順序進行。
b. 查明排水管道系統的具體走向、管路分支情況，管徑尺寸、橫管坡度、管道標高、存水彎形式、清通設備型號、彎頭、三通的選用是否符合規范要求。識讀排水管道系統圖時，應按衛生器具或排水設備的存水彎、器具排水管、排水橫管、立管、排出管的順序進行。
3. 詳圖的主要內容
室內給排水管道詳圖主要包括管道節點、水表、消防栓、水加熱器、開水爐、衛生器具、穿墻套管、排水設備、管道支架等，圖上均注有詳細尺寸，可供安裝時直接使用。
【實例】圖1-27~圖1-29是某三層辦公樓的給水排水管道平面圖和系統圖，試對這套施工圖進行識讀。

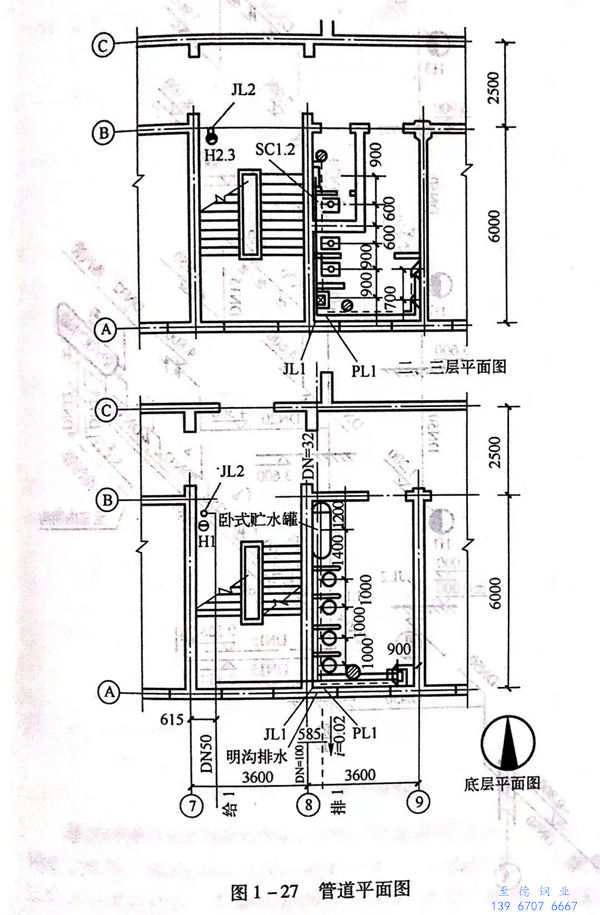

通過識讀平面圖得知該辦公樓底層設有淋浴間，二層和三層設有衛生間。淋浴間內設有四組淋浴器、一只洗臉盆、一只地漏。二層衛生間內設有三套高水箱蹲式大便器、兩套小便器、一只洗臉盆、兩只地漏。三層衛生間布置與二層相同。每層樓梯間均設有消防栓箱。

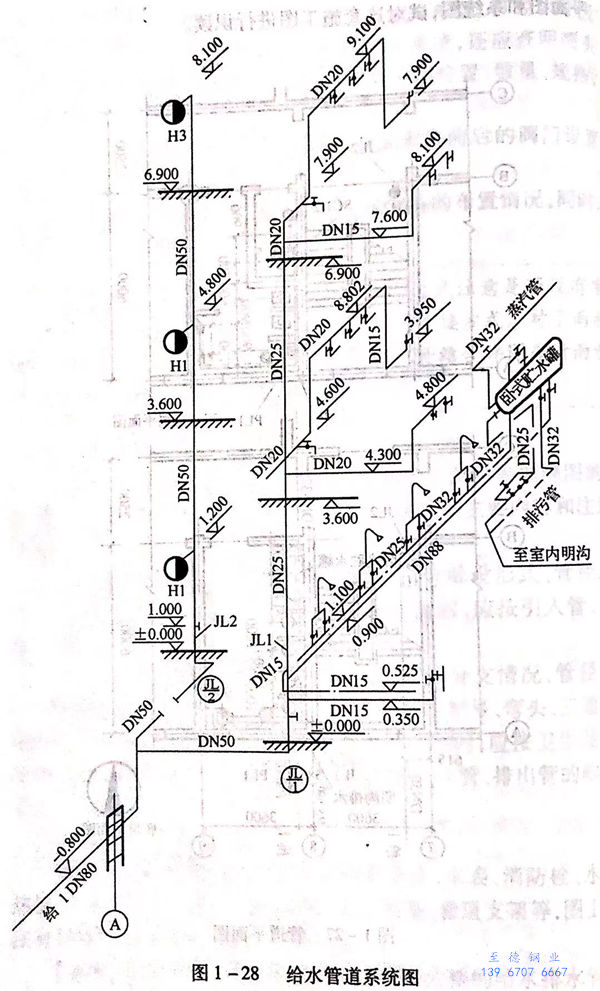

給水引入管的位置處于7號軸線東615mm處，由南向北進入室內并分兩路，一路由西向東進入淋浴間，立管編號為JL1;另一路進人室內后向北至消防栓箱，消防立管編號為JL2。
JL1位于A軸線和8號軸線的墻角處，該立管在底層分兩路供水，一路由南向北沿8號軸線沿墻敷設，管徑為DN32,標高為0.900m,經過四組淋浴器進入貯水罐。另一路沿A軸線沿墻敷設，送至洗臉盆，標高為0.350m,管徑為DN15.管道在二層也分兩路供水，一路為洗滌盆供水，標高為4.6m,管徑為DN20.又登高至標高5.800m,管徑為DN20,為蹲式大便器高水箱供水，再返低至3.950m,管徑為DN15,為洗臉盆供水。另一路由西向東，標高為4.300m,登高至4.800m轉向北，為小便器供水。
JL2設在B軸線和7號軸線的樓梯間，在標高1.000m處設閘閥，消防栓編號為H1、H2、H3,分別設在1層～3層距地面1.2m處。

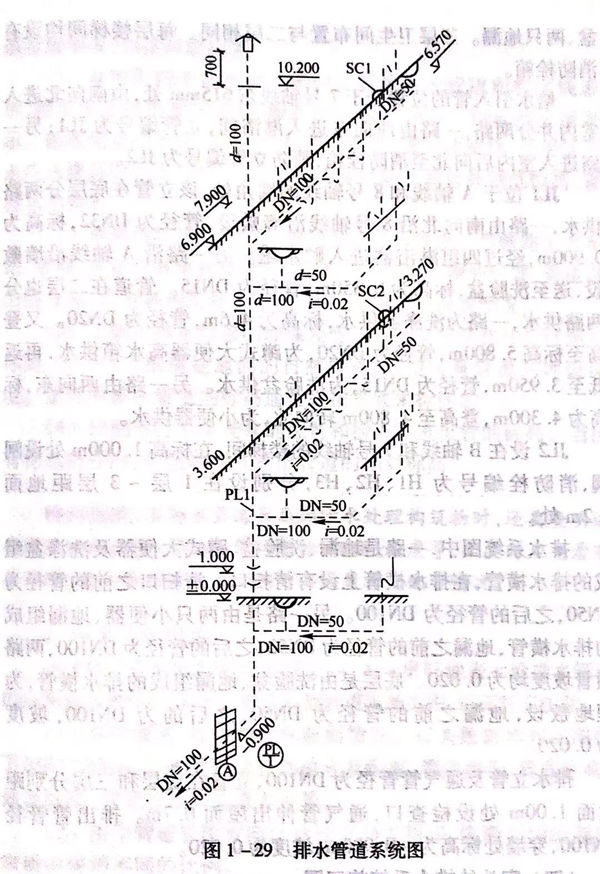

排水系統圖中，一路是地漏、洗臉盆、蹲式大便器及洗滌盆組成的排水橫管，在排水橫管上設有清掃口。清掃口之前的管徑為DN50,之后的管徑為DN100.另一路是由兩只小便器、地漏組成的排水橫管，地漏之前的管徑為DN50,之后的管徑為DN100,兩路橫管坡度均為0.020.底層是由洗臉盆、地漏組成的排水橫管，為埋地敷設，地漏之前的管徑為 DN50,之后的為DN100,坡度為0.020。
排水立管及通氣管管徑為DN100,立管在底層和三層分別距地面1.00m處設檢查口，通氣管伸出屋面0.7m.排出管管徑DN100,穿墻處標高為－0.900m,坡度為0.020。
