1. 識讀方法

a. 平面圖識讀

  室外給排水管道平面圖主要表示一個小區或樓房等給排水管道布置情況，識讀時應注意：

  ①. 查明管路平面布置與走向。通常給水管道用粗實線表示，排水管道用粗虛線表示，檢查井用直徑2mm~3mm的小圓表示。給水管道的走向是從大管徑到小管徑，通向建筑物；排水管的走向從建筑物出來到檢查井，各檢查井之間從高標高到低標高，管徑從小到大。

  ②. 查明消防栓、水表井、閥門井的具體位置。當管路上有泵站、水池、水塔及其他構筑物時，要查明這些構筑物的位置，管道進出的方向，以及各構筑物上管道、閥門及附件的設置情況。

  ③. 了解給排水管道的埋深及管徑。管道標高往往標注絕對標高，識讀時要搞清楚地面的自然標高，以便計算管道的埋設深度。室外給排水管道的標高通常是按管底來標注的。

  ④. 特別要注意檢查井的位置和檢查井進出管的標高。當沒有標高標注時，可用坡度計算出管道的相對標高。

特別提醒：當排水管道有局部污水處理構筑物時，還要查明這些構筑物的位置，進出接管的管徑、距離、坡度等，必要時應查看有關詳圖，進一步搞清構筑物構造及構筑物上配管情況。

 b. 縱斷面圖識讀

  由于地下管道種類繁多，布置復雜，為了更好地表示給排水管道的縱斷面布置情況，有些工程還繪制管道縱斷面圖，識讀時應注意：

  ①. 查明管道、檢查井的縱斷面情況。有關數據均列在圖樣下面的表格中，一般列有檢查井編號及距離、管道埋深、管底標高、地面標高、管道坡度和管道直徑等。

  ②. 由于管道長度方向比直徑方向大得多，縱斷面圖繪制時縱橫向采用不同的比例。

c. 識圖方法

  管道縱斷面圖分為上下兩部分，上部分的左側為標高塔尺，靠近塔尺的左側注上相應的絕對標高，右側為管道斷面圖形，下部分為數據表格。

  讀圖時，先識讀平面圖，然后結合平面圖識讀斷面圖。讀斷面圖時，先看是哪種管道的縱斷面圖，然后看該管道縱斷面圖形中有哪些節點，并在相應的平面圖中找該管道及其相應的各節點。最后在該管道縱斷面圖的數據表格內，查找其管道縱斷面圖形中各節點的有關數據。

2. 室外給排水系統管道施工圖識讀舉例

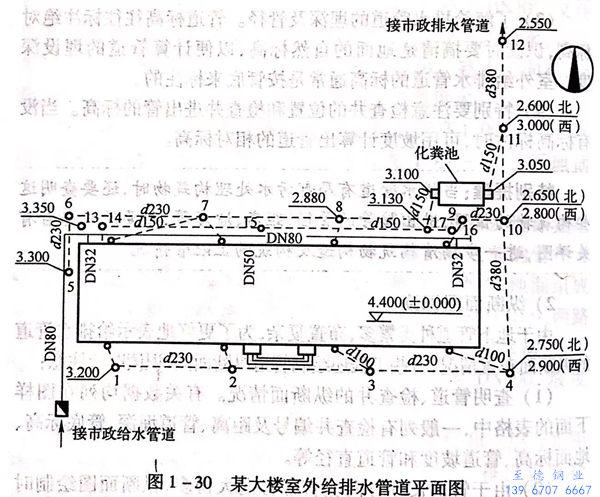

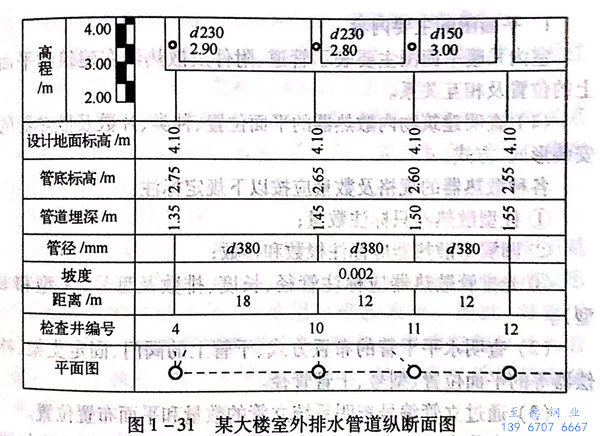

  某大樓室外給排水管道平面圖和縱斷面圖見圖1-30、圖1-31。

  室外排水系統有污水系統和雨水系統，污水系統經化糞池后與雨水管道匯總排至市政排水管道。污水管道由大樓3處排出，排水管管徑、埋深見室內排水管道施工圖。污水管道平行于大樓北外墻敷，管徑d150,管路上設有5個檢查井（編號13、14、15、16、17).大樓污水匯集到17號檢查井后排入化糞池，化糞池的出水管接至11號檢查井后與雨水管匯合。

 室外雨水收集大樓屋面雨水，大樓南面設4根雨水立管、4個檢查井（編號1、2、3、4),北面設有4根立管、4個檢查井（編號6、7、8、9),大樓西北設一個檢查井（編號5).南北兩條雨水管管徑均為d230,雨水總管自4號檢查井至11號檢查井，管徑均為d380,污水雨水匯合后管徑仍為d380.雨水起點檢查井管底標高：1號檢查井3.200m,5號檢查井3.300m.總管出口12號檢查井管底標高2.550m.其余各檢查井管底標高見平面圖或縱斷面圖。
