①. 乙字彎制作：乙字彎又叫回管、燈叉管。

    乙字彎在用作室內采暖系統散熱器進出口與立管的連接時，管徑為DN15~20(mm),在工地可用手工冷彎制作。制作時先彎曲一個角度，再由H定位第二個角度彎曲點，因?yàn)楸ＷC兩平行管間距離H的準確是保證系統安裝平、直的關鍵尺寸。這樣做可以避免角度彎曲不準、定位準造成H不冷。彎制后，乙字彎管整體要與平面貼合，沒有翹起現象。

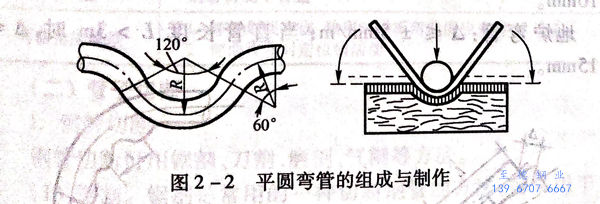

②. 半圓彎的制作：半圓彎一般由三個彎曲半徑相同的兩個60°(或45°)彎管及一個120°彎管組成，如圖2-2所示。其展開長度L為   L ＝3/4 πR(mm)

   制作時先彎曲兩側的彎管，再用胎管壓制中間的120°彎。半圓彎管用于兩管交叉又在同一平面上、一個管采用半圓彎管繞過另一管。

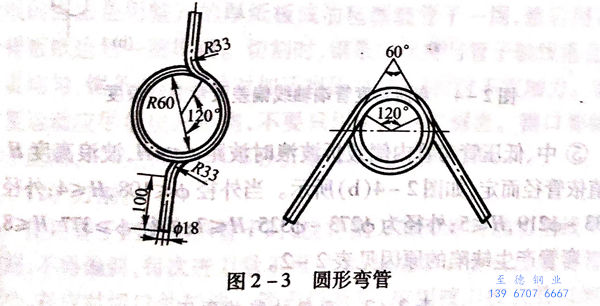

 ③. 圓形彎管的制作：用作安裝壓力表的圓形彎管如圖2-3所示。

  煨制此管用無縫鋼管，選擇稍小于圓環內圓的鋼管做胎具（如選擇φ100管），用氧－乙炔火焰烘烤，先煨環彎至兩側管子夾角為60°狀態時澆水冷卻后，再煨兩側立管弧管，逐個完成，使兩立管在同一中心線上。

制作彎管的質量標準及產生缺陷原因

 ①. 無裂紋、分層、過燒等缺陷。外圓弧應均勻，不扭曲。

 ②. 壁厚減薄率：中、低壓管≤15%,高壓管≤10%,且不小于設計壁厚。

 ③. 橢圓度：中、低壓管≤8%,高壓管≤5%.

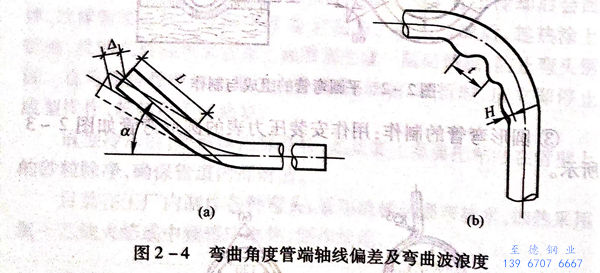

 ④. 中、低壓管彎管的彎曲角度偏差：按彎管段直管長管端偏差Δ計，如圖2-4(a)所示。

   機械彎管：Δ≤±3mm/m;當直管長度L>3m時，Δ≤±10mm.

  地爐彎管：Δ≤±5mm/m;當直管長度L>3m時，Δ≤±15mm.

⑤. 中、低壓管彎管內側皺折波浪時波距t≤4H,波浪高度H允許值依管徑而定，如圖2-4(b)所示。當外徑ф≤108,H≤4;外徑為φ133~ф219,H≤5;外徑為ф273~ф325,H≤7;外徑ф≥377,H≤8。

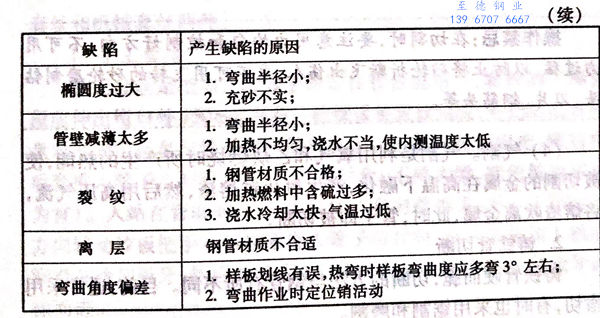

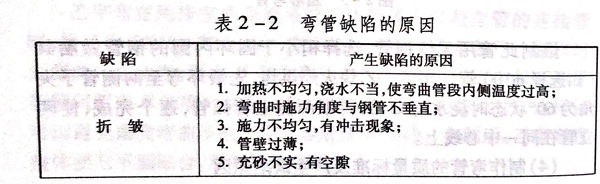

彎管產生缺陷的原因見表2-2。
