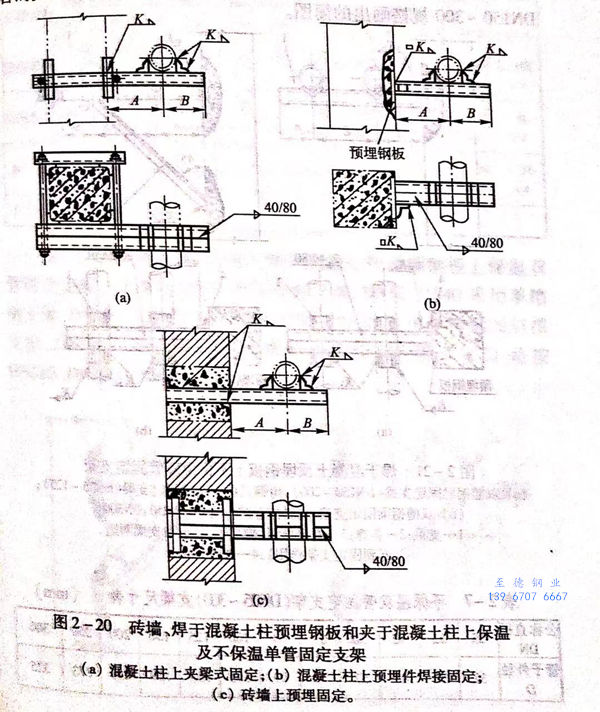

1. 磚墻焊于混凝土柱預埋鋼板和夾于混凝土柱上保溫及不保溫單管固定支架

  這類支架對于不保溫DN250~300 管和 DN125~300保溫單管的安裝，如圖2-20。

2. 焊于混凝土柱預埋鋼板上不保溫雙管固定支架和保溫雙管固定支架

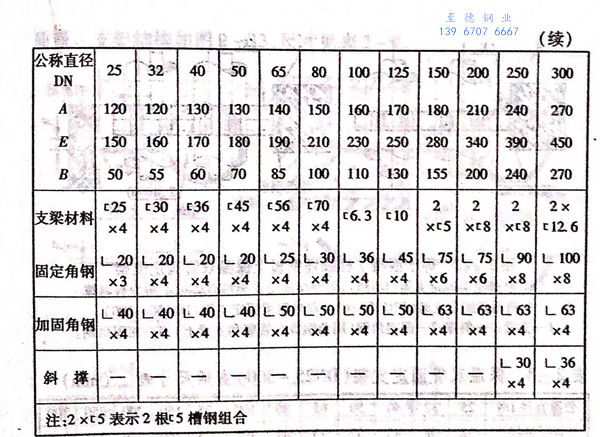

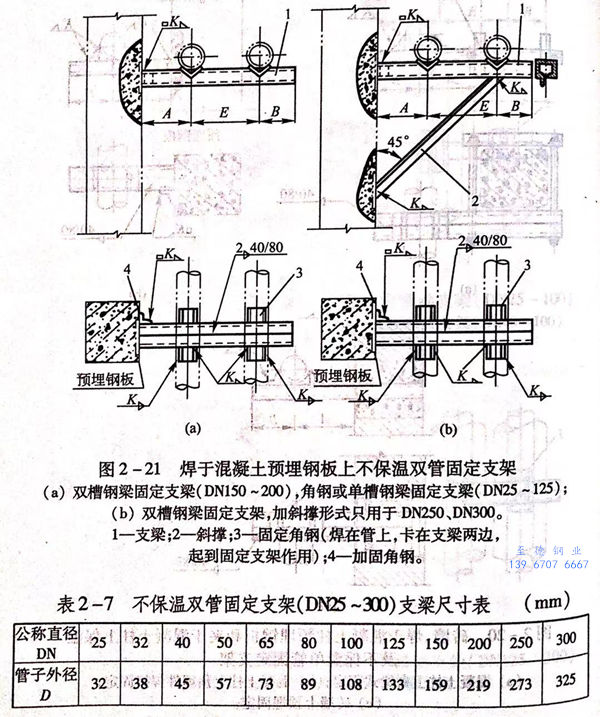

   圖2-21和表2-7給出了焊于混凝土柱預埋鋼板上不保溫雙管固定支架。該支架DN25~125規格中支梁材料為角鋼或單槽鋼，在DN150~300規格中支梁材料一律采用雙槽鋼復合式，DN250、DN300的兩個規格支架上還要加斜撐。圖2-21 是按DN150~300規格畫出的簡圖。

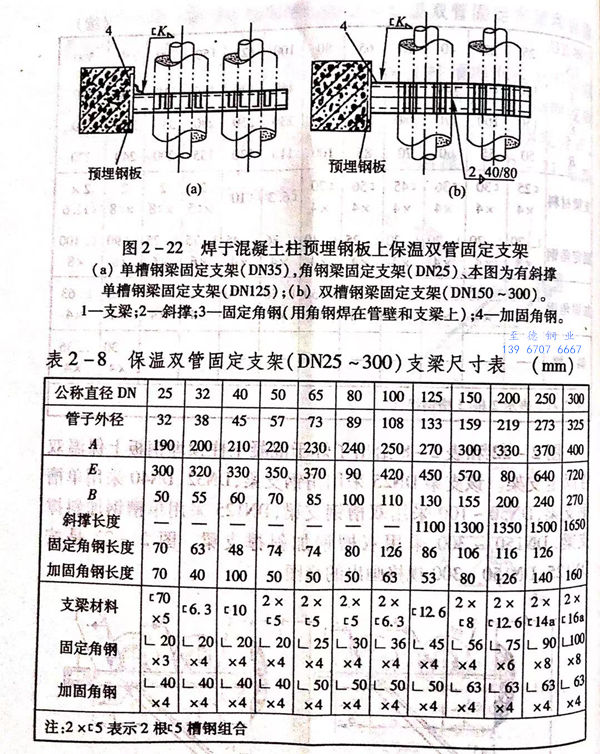

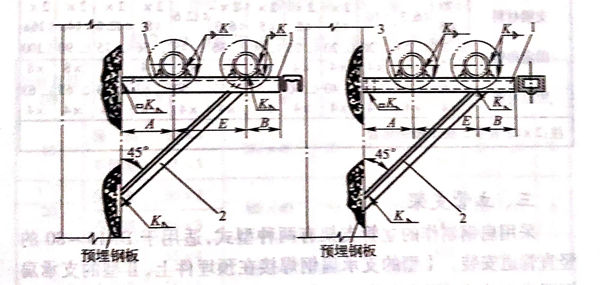

  圖2-22和表2-8給出了焊于混凝土柱預埋鋼板上保溫雙管固定支架。該支架DN25采用角鋼支梁，DN32、DN40 采用單槽鋼支梁，DN50~100采用雙槽鋼支梁，DN125采用單槽鋼加斜撐支梁，DN150~300 采用雙槽鋼加斜撐支梁。圖2-22是按DN125、DN150~300 規格畫出的簡圖。
