一、室內消防栓給水系統

 建筑高度不超過24m的低層建筑物室內消防栓給水系統，一般可用來?yè)錅缃ㄖ飪?nèi)的初期火災。

 根據建筑物高度、室外管網壓力、流量和室內消防流量、水壓等要求，室內消防給水系統可分為三類：

1. 無加壓泵和水箱的室內消防栓給水系統

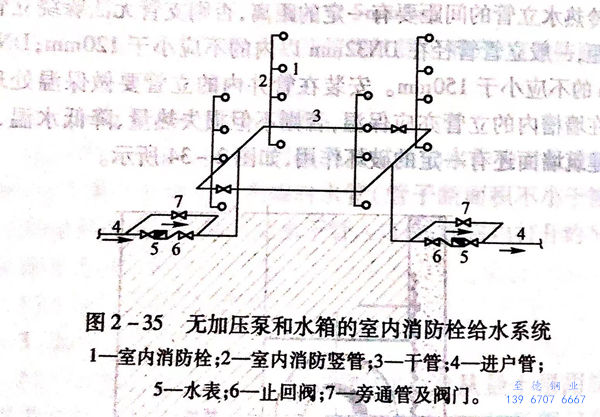

 此種給水系統如圖2-35所示，常在建筑物高度不大、室外給水管網壓力和流量完全能滿足室內最不利消防栓設置點所需的水壓和流量時采用。

 消防時，旋翼式水表的允許水頭損失宜小于5m,螺翼式水表宜小于3m。

2. 設有水箱的室內消防栓給水系統

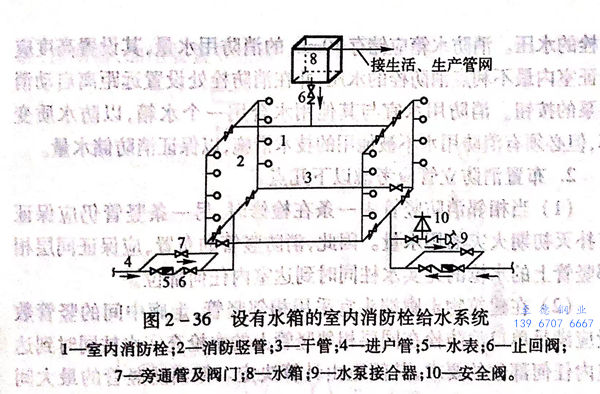

  此種給水系統如圖2-36所示，常用在水壓變化較大的城市或居民區。當生活、生產用水量達到最大時，室外管網不能保證室內最不利點消防栓的壓力和流量；而生活、生產用水量較小時，室內管網的壓力又較大。因此，常設水箱調節生活、生產用水量，同時儲存10min的消防用水量。10min后，由消防車通過加壓水泵接合器進行滅火。生活、生產、消防合用的水箱，應有保證消防用水不作他用的措施。水箱的安裝高度應滿足室內管網最不利點消防栓水壓和水量的要求。

3. 設置消防泵和水箱的室內消防栓給水系統

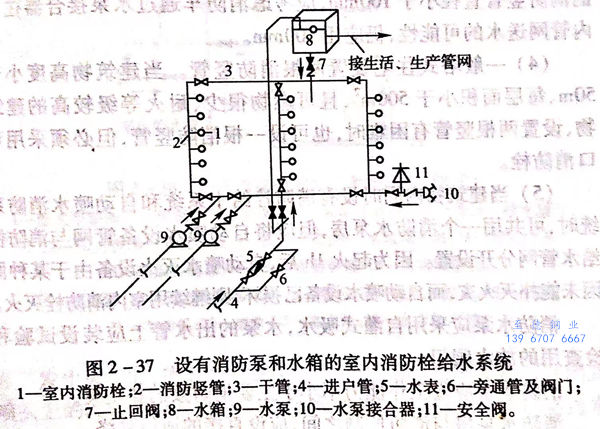

  此種系統如圖2-37所示。室內管網壓力經常不能滿足室內消防栓給水系統的水量和水壓要求時，宜設置水泵和水箱。消防用水與其他用水合并的室內消防栓給水系統，其消防泵應保證供應生活、生產、消防用水的最大秒流量，并應滿足室內管網最不利點消防栓的水壓。消防水箱應儲存10min的消防用水量，其設置高度應保證室內最不利點消防栓的水壓，并在消防栓處設置遠距離啟動消防泵的按鈕。消防用水宜與其他用水合用一個水箱，以防水質變壞，但必須有消防用水不被他用的技術措施，以保證消防儲水量。

二、布置消防立管應考慮以下幾點

  1. 當相鄰消防豎管中一條在檢修時，另一條豎管仍應保證有撲滅初期火災的用水量。因此，消防豎管的布置，應保證同層相鄰豎管上的水槍的充實水柱同時到達室內任何部位。

  2. 在建筑物走廊端頭宜采用相鄰豎管，走廊中間的豎管數量應滿足單口消防栓在同層相鄰豎管上的水槍充實水柱同時到達室內任何部位的要求，其間距由計算決定。但消防豎管的最大間距不宜大于30m.

  3. 消防豎管的直徑由室內消防用水量計算決定，計算出來的消防豎管直徑小于100mm,應考慮消防車通過水泵接合器往室內管網送水的可能性，仍應用100mm.

  4. 一般塔式住宅設置兩根消防豎管。當建筑物高度小于50m、每層面積小于500㎡,且可燃物很少、耐火等級較高的建筑物，設置兩根豎管有困難時，也可設一根消防豎管，但必須采用雙口消防栓。

  5. 當建筑物內同時設有消防栓給水系統和自動噴水消防系統時，可共用一個消防水泵房，但應將自動噴水設備管網與消防栓給水管網分開設置。因?yàn)槠鸹?h后，自動噴水滅火設備由于某種原因未能撲滅火災，而自動噴水設備已損壞，則繼續用室內消防栓滅火。

 消防水泵應采用自灌式吸水，水泵的出水管上應裝設試驗和檢查用的放水閥門。

 消防水泵應設工作能力不小于主要消防泵的備用泵。

 消防水泵房與消防控制之間，應設直接的通信聯絡。

三、閉式自動噴水滅火系統

1. 系統組成

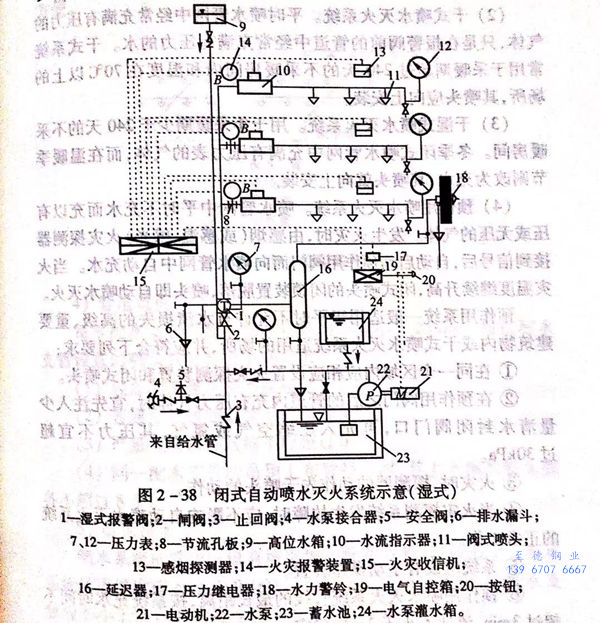

  閉式自動噴水滅火系統一般由閉式噴頭、管網、報警閥門系統、探測器、加壓裝置等組成，如圖2-38所示。

  發生火災時，建筑物內溫度上升，當室溫升高到足以打開閉式噴頭上的閉鎖裝置時，噴頭即自動噴水滅火，同時報警閥門通過水力警鈴發出報警信號。

2. 系統分類

 a. 濕式噴水滅火系統。

  在噴水管網中經常充滿有壓力的水，發生火災時，閉式噴頭的閉鎖裝置熔化脫落，水即自動噴水滅火，同時發出火警信號。濕式系統用于溫度不低于4℃的房間。

 b. 干式噴水滅火系統。

  平時噴水管網中經常充滿有壓力的氣體，只是在報警閥前的管道中經常充滿有壓力的水。干式系統常用于采暖期超過240天的不采暖房間內和溫度在70℃以上的場所，其噴頭應向上安裝。

 c. 干濕式噴水滅火系統。

  用于年采暖期少于240天的不采暖房間。冬季閉式噴水管網中充滿有壓力表的氣體，而在溫暖季節則改為充水，其噴頭就向上安裝。

 d. 預作用噴水滅火系統。

   噴水管網中平時不充水而充以有壓或無壓的氣體。發生火災時，由感煙（或感溫、感光）火災探測器接到信號后，自動啟動預作用閥門而向噴水管網中自動充水。當火災溫度繼續升高，閉式噴頭的閉鎖裝置脫落，噴頭即自動噴水滅火。預作用系統一般適用于平時不允許有水漬損失的高級、重要建筑物內或干式噴水滅火系統適用的場所，并應符合下列要求：

   ①. 在同一個區域內應相應設置火災探測裝置和閉式噴頭。

   ②. 在預作用閥門之后的管道內充有壓力氣體時，宜先注入少量清水封閉閥門口，再充入壓縮空氣或氮?dú)?，其壓力不宜超過30kPa.

   ③. 火災時，探測器的動作先于噴頭的動作。

   ④. 當火災探測系統發生故障時，應不影響自動噴水滅火系統的正常工作。

   ⑤. 系統應設有手動操作裝置。

   ⑥. 預作用噴水滅火系統管線的最長距離，按系統充水時間不超過3min、流速不小于2m/s確定。

 對于濕式系統、干式系統、干濕系統，根據需要在其保護區內設置感煙（或感溫、感光）的火災探測器，用于火災預先報警及啟動消防泵等設備。

3. 噴水管網

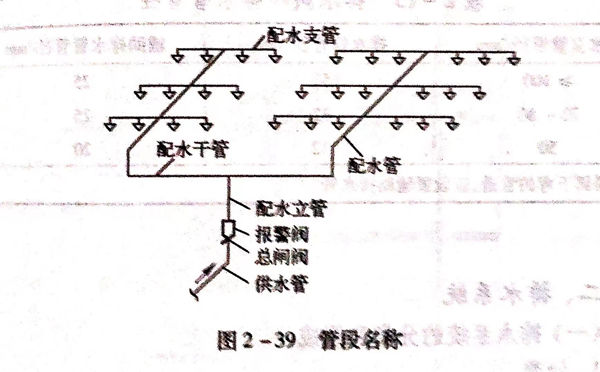

 噴水管網的管段名稱如圖2-39所示。其中，配水立管最好設在配水干管的中央，配水支管宜在配水管兩側均勻分布，配水管宜在配水干管的兩側均勻分布。布置時應考慮管件施工與維護方便。

4. 管道負荷

 每根配水支管或配水管的直徑均不應小于25mm,每根配水支管設置的噴頭數應符合下列要求：

  a. 輕危險級建筑物不應超過8個。

  b. 普通危險級建筑物不應超過8個。

  c. 嚴重危險級建筑物不應超過6個

  d. 同一配水支管向吊頂上布置噴頭時，其上下側的噴頭數各不超過8個。

5. 管道排水

  噴水系統的管道應設有坡度坡向配水立管，以便泄空。充水系統管道坡度應不小于0.002.充氣系統管道的坡度：對配水支管應不小于0.004;對配水管和配水干管應不小于0.002。

  在寒冷地區，引至外墻的排水管其排水閥以后的管段至少應有1.2m的長度留在室內，以防閥門受凍。

 如充水系統的管道有局部下彎，則當下彎管段內噴頭數少于5個時，可在管道上設置帶絲堵的排出口；當噴頭數在5個～20個時，宜設置排水閥排水口；當噴頭數多于20個時，宜設置帶有排水閥的排水管，并接至排水管道。排水閥和排水管管徑見表 2-15。
