一、布置室外給水管道


a. 總體要求


  室外給水管道布置的要旨,是滿足用戶對水量和水壓的要求,盡可能縮短管線長度,減少土方量,方便維修。


 b. 其他要求


   1. 小區內的給水管道通常要求與建筑物平行,進入用戶前應設閥門井。

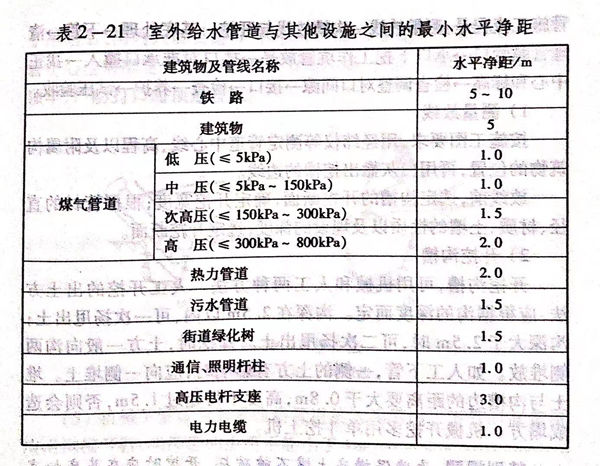

   2. 室外給水管道與建筑物及其他管道間的距離應符合表2-21的要求。


表 21.jpg


   3. 配水干管每隔400m~600m應設置一個閥門。


   4. 干管的位置應盡可能布置在兩側都有大用戶的道路上,以減少配水支管的數量。


   5. 在管道的隆起點及倒虹管的上下游處,要設進氣閥和排氣閥,管道的最低點要設泄水管和泄水閥。


二、室外給水管道敷設的要求


a. 加裝套管保護


  管道穿過公路及鐵路時,應加裝套管保護。


b. 埋地敷設


  室外給水道采用埋地敷設。管道埋地的深度,應根據外部載荷、管材強度、管道布置情況,以及土質地基等因素確定。金屬管道覆土深度通?!?.7m,非金屬管道的覆土深度通常為1.0m~1.2m,冰凍地區管道埋設的深度應在冰凍線以下。


三、室外直埋給水鑄鐵管


 民用建筑的室外給水管道都采用埋地敷設。其直埋給水鑄鐵管施工流程是:測量放線→溝槽放線與開挖→基底處理→下管→清理管膛管口→承口下挖工作坑管放平→插口對準承口撞入→找正中心和標高→檢查調整對口間隙→接口→檢查→養護→試壓驗收。


a. 測量放線


  按施工圖要求,用經緯儀等測定管道中心線、高程以及附屬構筑物的位置,再用白灰撒出挖槽的邊線。


  放線前,選定溝槽的開挖斷面,確定開挖寬度;根據管材的直徑、材質、土壤的性質以及埋設的深度,選定開挖斷面。


b. 開挖溝槽


  開挖溝槽,可用機械和人工兩種方法。人工開挖的出土方法,應根據溝的深度而定。溝深在2.5m以內,可一次揚甩出土;溝深大于2.5m時,可二次揚甩出土。開挖時,土方一般向溝兩側堆放。如人工下管,一側的土方有影響時,應向一側堆土。堆土與溝槽邊的距離要大于0.8m,高度不得超過1.5m,否則會造成塌方。機械開挖多用單斗挖土機。


  特別提醒:為確保槽底土壤不被破壞,開挖時應在基底標高以上留出30cm左右的一層不挖,留待人工清挖。


c. 基底處理


  溝底應是自然土層,若是松土或礫石,應處理基底,防止管道發生不均勻下沉。處理基底應以施工圖的規定為準。


d. 下管


   1. 下管前,復測三通、閥門、消防栓的位置,以及排尺定位的工作坑位,尺寸如不合適,應調整,并清除槽底雜物。



  2. 下管時,應從兩個檢查井的一端開始,若是承插管,應使承口在前,不要碰傷管道的防腐層。


  3. 下管方法有人工和機械兩種,根據管材、管徑、溝槽及施工現場等條件來選擇。

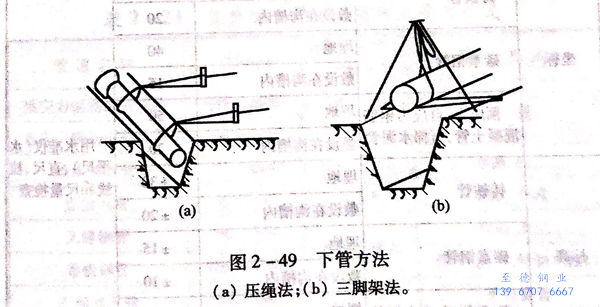

  4. 人工下管有壓繩法和三腳架法,如圖2-49所示。它所用的大繩應堅固無斷股,吊裝時要統一指揮,動作要協調一致。管子吊起后,溝內人員要避開,而且必須戴安全帽。下第一根管時,管中心應對準定位中心線,找準管底標高,管的末端應釘點樁擋住頂牢,嚴防打口時頂走管道。



  5. 機械下管是用起重機將管道放入溝槽內。下管時起重機應沿溝槽開行,與溝邊的距離不能小于1m。


e. 穩管接口


 按設計高程和位置,將管子安放在地基或基礎上,叫做穩管。


   1. 穩管前,應將管口內外洗刷干凈。穩管時,將承插管的插口撞人承口內,對口四周的間隙要均勻一致,間隙的大小應符合規定。


   2. 用套環接口時,穩好一根管子再安裝一個套環。用承插接口時,穩好第一節管子后,要在承口下墊滿灰漿,再將第二節管子插入,將擠入管內的灰漿從里口抹平。


   3. 室外給水管道的管材,通常用鑄鐵管、鋼管石棉水泥管、預應力鋼筋混凝土及自應力鋼筋混凝土管等。管道接口的具體方法見相關內容。


   4. 給水管道安裝完畢,按規定試壓。

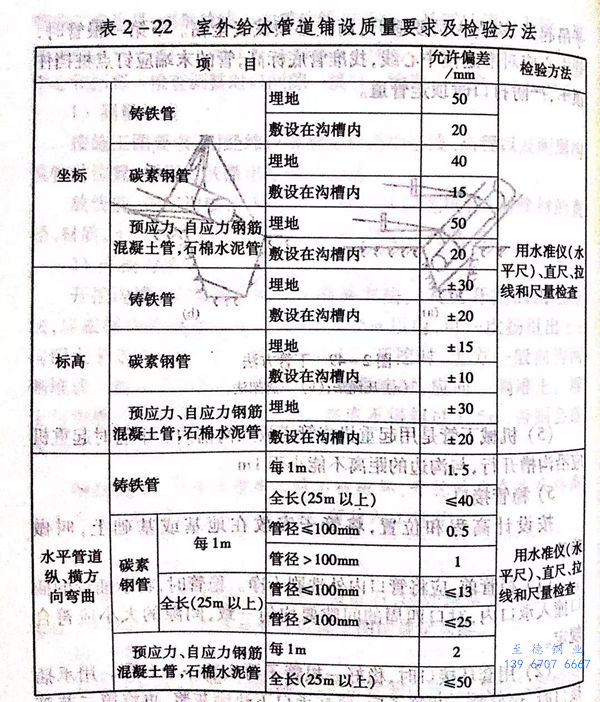

  5. 鑄鐵管道的鋪設質量應符合表2-22的規定。


表 22.jpg


f. 回填土


  管道驗收合格,要及時回填土,切忌晾溝?;靥钔?xí)r,應確保管道和構筑物的安全,管道不移位,接口及防腐層不被破壞,土中不得有磚頭、石塊及凍土硬塊。要從溝槽兩側同時填土,不能將土直接砸在接口抹帶及防腐層上。管頂以上5cm內要用人工夯填,覆土在1.5m以上時才能用機械碾壓。


  給水管道使用前,應按規定沖洗消毒,一般用漂白粉溶液消毒。


四、室外給水管道選材與接口

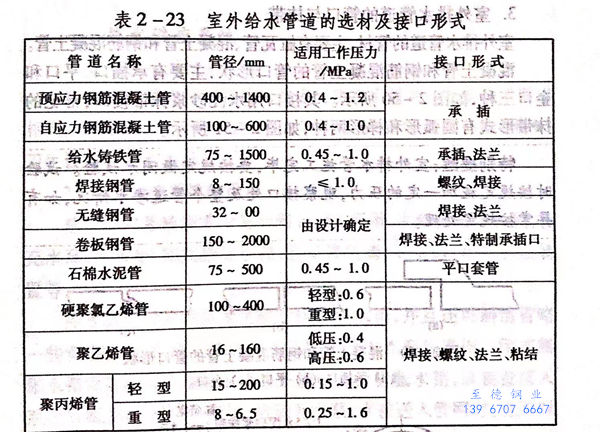

  室外給水管道選材與接口形式,如表2-23所列。


表 23.jpg
