1. 散熱器組對方法

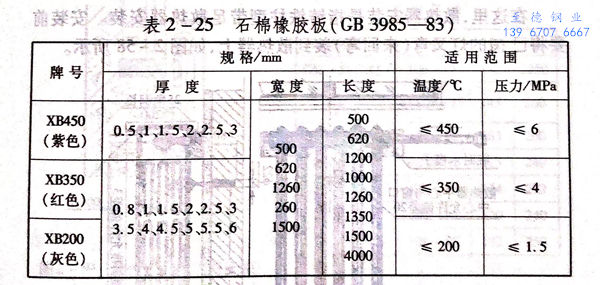

  散熱器應選購合格產品，上下對口表面應在一個平面上，不得歪斜。對口中心距離準確，對絲與散熱器內螺紋的松緊應適度，間隙不可過大。墊片不得使用橡膠墊或橡膠攙石棉的合成墊，必須使用橡膠石棉墊（又稱石棉橡膠墊，它是用橡膠石棉板沖制加工的墊片），其厚度為1.0mm~1.5mm,不能用雙墊。橡膠石棉板的牌號和規格見表2-25。表中分高壓、中壓、低壓三種牌號，常用的中壓板和低壓板沖制的墊片。中壓墊片在使用前應在機油里浸泡幾分鐘；低壓板墊片應在機油里蘸一下?lián)瞥鰜砜馗伞Ｊ褂脮r將墊片放入已調和（用清油調和）稀稠適度的鉛油桶里攪動，撈出來且不流淌，或輕度流淌即可使用。

  組對時，應將散熱器對口表面的銹污清除干凈，將正扣朝向上方，對絲的正扣朝向下方碼放好備用。把組對散熱器的架子與地面固定牢固。把正扣朝向上方的散熱器邊片固定在架子上，再把正扣朝向下方的對絲擰入散熱器內1扣～2扣，然后把涂有鉛油的墊片套在對絲上。把第二片（中片）的正扣朝向上方摞在對絲上用散熱器鑰匙把已擰入第一片的對絲逆時針旋轉一扣再順時針兩人（兩個對絲）同時輕輕旋轉，待兩個對絲均人扣時，再快速擰緊即可。

 特別提醒：柱形散熱器14片以內用2片帶足（邊）片，15片～24片用3片帶足片。20片（含）以上應加裝4根附加拉條，拉條直徑為ф10mm或ф8mm,散熱器與螺母之間應加裝鑄鐵騎碼（由散熱器廠家提供）。

  需要安裝冷風門時，應把與支管連接的異側邊片在組對前鉆孔。當系統為熱水時，應在邊片最上方某一角處有專為冷風門鉆孔用的加厚部位（其中心有凹進表面的小陷窩），以便鉆孔。如該系統為低壓蒸汽采用時，則應在邊片下部下偏1/3處亦有小陷窩可供鉆孔和攻絲。

鉆孔所用鉆頭直徑為ф8.6mm或ф8.7mm.

2. 散熱器安裝

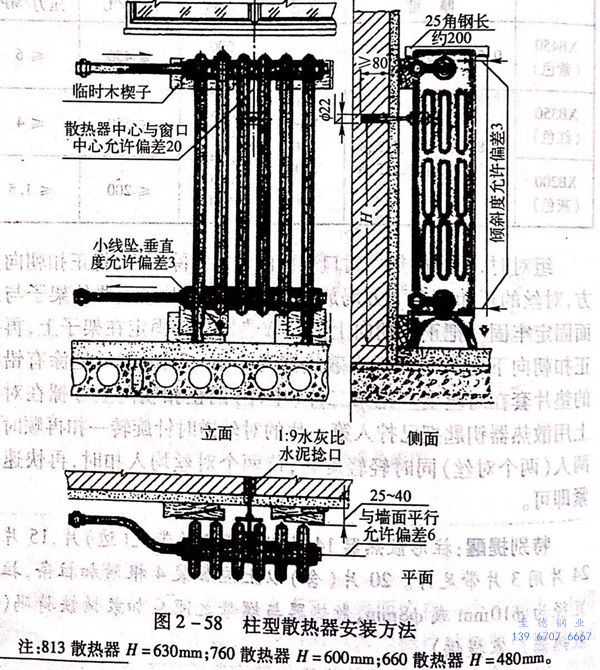

在這里，散熱器安裝是指鑄鐵柱型帶足散熱器安裝。安裝前要將已撼的燈叉彎（來回彎）裝到散熱器上，如圖2-58所示。

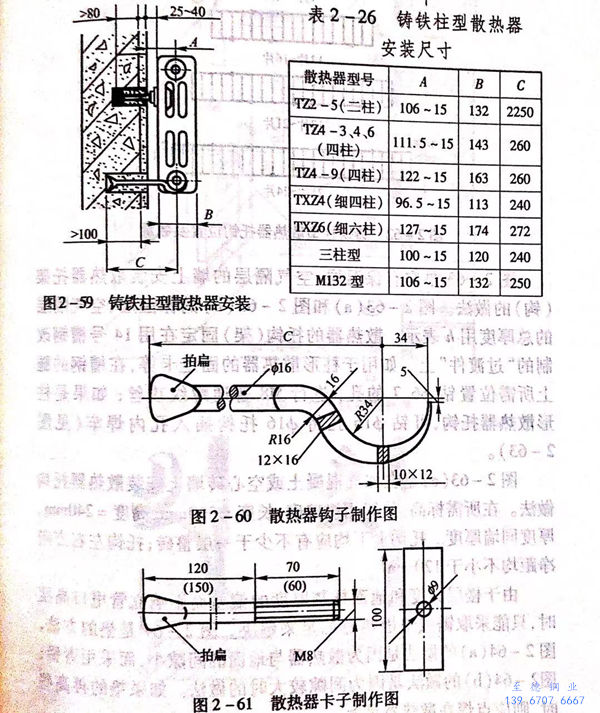

圖2-59是鑄鐵柱型散熱器安裝，也適用于鋼柱型散熱器安裝。

圖2-60為散熱器鉤子制作圖。

圖2-61 為散熱器卡子制作圖。

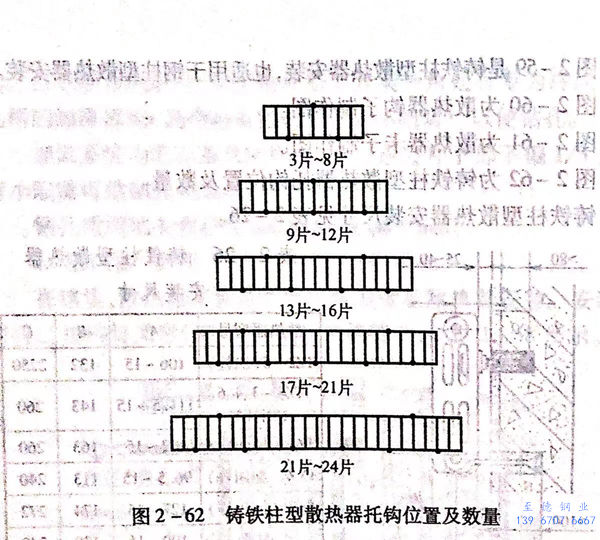

圖2-62為鑄鐵柱型散熱器托鉤位置及數量。

鑄鐵柱型散執器安裝尺寸見表2-26。

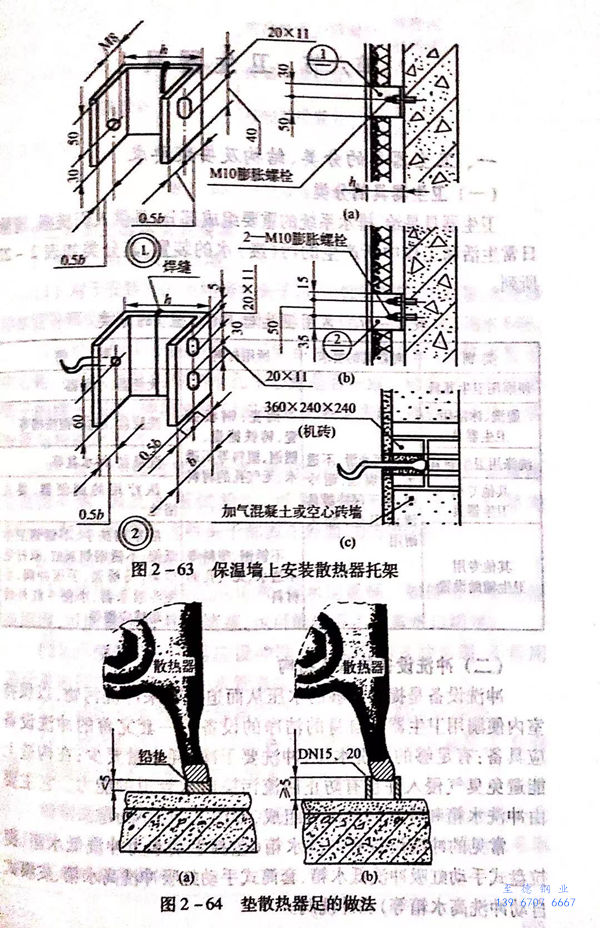

  圖2-63是在有保溫層、空氣隔層的墻上安裝散熱器托架（鉤）的做法。圖2-63(a)和圖2-63(b)的保溫層、空氣隔層的總厚度用h表示。散熱器的托鉤（架）固定在用14號槽鋼改制的“過渡件”上。如用于柱形散熱器的固定卡等，在槽鋼的腿上所需位置鉆ф6.7的孔，進行M8普通螺紋攻絲；如果是柱形散熱器托鉤，可鉆?16孔將?16托鉤插入孔內焊牢（見圖2-63)。

  圖2-63(c)是在加氣混凝土或空心磚墻上安裝散熱器托鉤做法。在所需標高、位置用機磚砌：長度＝360mm、高度＝240mm、厚度同墻厚度。托鉤上下均應有不少于一層整磚；托鉤左右方向凈距均不小于120mm。

 由于樓層高度和地面抹灰厚度的偏差而影響立管甩口高度時，只能采取鋸或墊散熱器的足來解決。圖2-64是墊的方法，圖2-64(a)的做法是因為散熱器與地面的間隙小，而采用青鉛；圖2-64(b)的做法是因為間隙較大時的做法。如果墊的再高些時，則應點焊在散熱器足上。
