浙江至德鋼業(yè)有限公司是一家專業(yè)生產(chǎn)不銹鋼管廠家,根據(jù)公司多年鋼管生產(chǎn)經(jīng)驗(yàn),總結(jié)擠壓不銹鋼管壁厚不均的因素主要有以下幾點(diǎn):
1. 空心坯質(zhì)量影響
不銹鋼管擠壓時(shí),采用的空心坯的偏心度以及內(nèi)孔的彎曲度對(duì)擠壓后鋼管的壁厚不均影響極大。擠壓空心坯的偏心和內(nèi)孔彎曲是由于鉆孔、穿孔或擴(kuò)孔工序操作和坯料尺寸選擇不當(dāng)造成的。
2. 工模具配合精度的影響
不銹鋼管擠壓時(shí),擠壓筒和擠壓模、擠壓模和擠壓桿、芯棒和擠壓桿配合的同心度,以及擠壓筒和擠壓墊、擠壓墊和芯棒的配合間隙的大小,也直接影響到擠壓鋼管的壁厚不均。
3. 坯料與工模具間的間隙影響
坯料和擠壓筒、坯料和芯棒之間的間隙會(huì)影響到擠壓不銹鋼管的壁厚不均。如間隙過(guò)小,坯料推進(jìn)擠壓筒或芯棒插入坯料內(nèi)孔時(shí),會(huì)將表面的玻璃潤(rùn)滑劑刮去,引起擠壓時(shí)潤(rùn)滑劑的不均勻,導(dǎo)致擠壓時(shí)鋼管的壁厚不均;而間隙過(guò)大,坯料在預(yù)鐓粗時(shí),導(dǎo)致充填不足,且擠壓筒上半部的金屬首先流出???,也會(huì)導(dǎo)致擠壓鋼管頭部的壁厚不均,俗稱“鴨頭”。
設(shè)Dt 為擠壓筒直徑,Do 為坯料外徑,du 為模孔直徑,do 為坯料內(nèi)徑 ,dx 為芯棒直徑。當(dāng)滿足以下條件時(shí):
對(duì)比薄壁不銹鋼管: Dt/2 + du/2 ≤ Do/2 +do/2
對(duì)于不銹鋼厚壁管: Dt/2 + dx/2 ≤ Do/2 +do/2
則可以得到擠壓不銹鋼管具有較小的壁厚不均。而坯料的預(yù)鐓粗比較充分時(shí),擠壓后不銹鋼管的偏心度較小。
4. 坯料加熱溫度的影響
坯料的加熱溫度不均勻,引起擠壓不銹鋼管時(shí)金屬變形抗力的差異;同時(shí)由于坯料溫度的不均勻,引起玻璃潤(rùn)滑劑黏度的不均。二者同樣都會(huì)導(dǎo)致擠壓時(shí)鋼管壁厚的不均勻。
坯料由于加工時(shí)端面切斜度過(guò)大,或者坯料在感應(yīng)加熱爐內(nèi)放置時(shí)位置與感應(yīng)圈不同心,以及感應(yīng)線圈的端部補(bǔ)償磁場(chǎng)調(diào)節(jié)不當(dāng),都會(huì)導(dǎo)致加熱時(shí)坯料的徑向或軸向溫度不均,擠壓時(shí)引起鋼管的壁厚不均缺陷。
日本是引進(jìn)法國(guó)發(fā)明的“玻璃潤(rùn)滑劑高速擠壓法”專利較早的國(guó)家之一,并且在引進(jìn)這一先進(jìn)工藝之后,一直十分關(guān)注擠壓鋼管的壁厚偏差缺陷的問(wèn)題。日本鋼鐵協(xié)會(huì)鋼管人發(fā)進(jìn)行了試驗(yàn)和專題研究,并且取得了一定的成果。

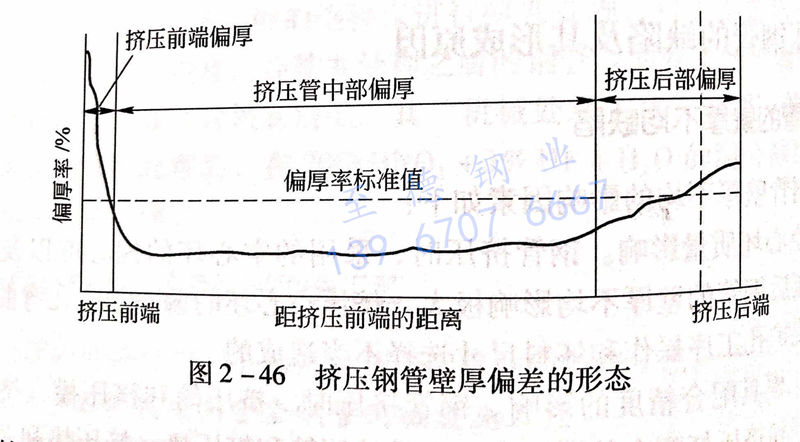

從擠壓不銹鋼管壁厚發(fā)生的形態(tài)來(lái)分析,沿?cái)D壓鋼管的軸線方向,可以分為三部分,即擠壓鋼管的頭部偏厚、擠壓管的尾部偏厚已經(jīng)擠壓鋼管的中部偏厚(圖 2-46)。
擠壓不銹鋼管前端的頭部偏厚尤為顯著。這是因?yàn)樵跀D壓開(kāi)始時(shí),擠壓芯棒的自動(dòng)定心尚未形成;在此瞬間擠壓過(guò)程由于玻璃潤(rùn)滑劑的供應(yīng)尚未形成均勻和連續(xù)的薄膜,擠壓過(guò)程的穩(wěn)定階段尚未到來(lái)所致。擠壓鋼管前端頭部偏厚的長(zhǎng)度并不長(zhǎng),如果沒(méi)有由于其他原因造成的擠壓管頭部缺陷,一般在切頭時(shí)即被切除。
擠壓不銹鋼管的尾部偏厚可以認(rèn)為是由于擠壓機(jī)的同心度不佳所致,或者是由于擠壓工模具(主要是擠壓桿和擠壓墊)加工或裝配不當(dāng)時(shí),外力通過(guò)擠壓墊使擠壓芯棒的頸部產(chǎn)生偏心所造成。而在擠壓坯料的后端部與擠壓墊相接觸,導(dǎo)致還料端面溫度降低,造成附加的不良影響所致。
在擠壓不銹鋼管的中部,擠壓過(guò)程是在比較穩(wěn)定的條件下進(jìn)行的。但在擠壓不銹鋼管的后部位,管壁偏厚的現(xiàn)象往往仍很明顯,這一部分成為成品不銹鋼管中的劣質(zhì)部分。
擠壓不銹鋼管中間部分的壁厚偏差,大部分是由于壞料內(nèi)孔的偏心、擠壓機(jī)取不當(dāng)或工程具的對(duì)中不良所造城。另外,是由于環(huán)料內(nèi)孔的候時(shí),環(huán)料下部壓筒接觸時(shí)溫度偏低,并在把坯料裝入擠壓筒內(nèi)時(shí),坯料下部的玻璃潤(rùn)滑劑就去一部分,二者同時(shí)導(dǎo)致變形阻力增大,不可避免地引起不銹鋼管管壁下部偏厚。
