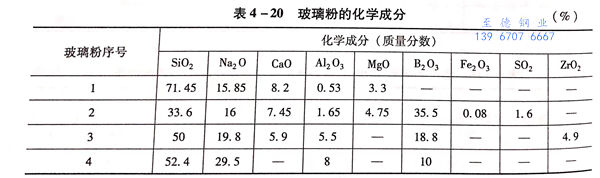

美國擠壓不銹鋼管和鈦合金時(shí)潤滑墊用玻璃潤滑劑。對(duì)于鋼和鈦的熱擠壓，采用不同成分的玻璃粉（表4-20)和1%~90%（體積分?jǐn)?shù)）的石墨或MoS₂或氮化硼的混合物潤滑劑（石墨90%或MoS₂ 40%或氮化硼40%),用含10%或小于10%的固體潤滑劑構(gòu)成玻璃一固體潤滑劑混合物，有較好的效果。這可使?jié)櫥瑒┰黾羽ば?，在擠壓時(shí)能保持住潤滑薄膜。

  在上述三種固體材料中，以石墨和玻璃的混合物效果最佳。

 玻璃粉的粒度在50~200目（0.074~0.282mm),固體潤滑劑越細(xì)越好，至少要有50%的質(zhì)點(diǎn)粒度小于200目（0.074mm),且最好全部都能小于325目（0.043mm).一般的選取方法如下：玻璃粒度小于200目（0.074mm),石墨質(zhì)點(diǎn)粒度全部小于325目（0.043mm),氮化硼（為含95%以上的高純度氮化硼）粒度要全部小于325目（0.043mm).

下列三種可能的玻璃一固體潤滑劑混合物：

  10%~99%玻璃粉＋90%~1% 石墨，少量水玻璃作為黏結(jié)劑。

  65%~95% 玻璃粉＋35%~5%MoS2,少量水玻璃作為黏結(jié)劑。

  60%~90% 玻璃粉＋40%~10% 氮化硼，少量的水玻璃作為黏結(jié)劑。

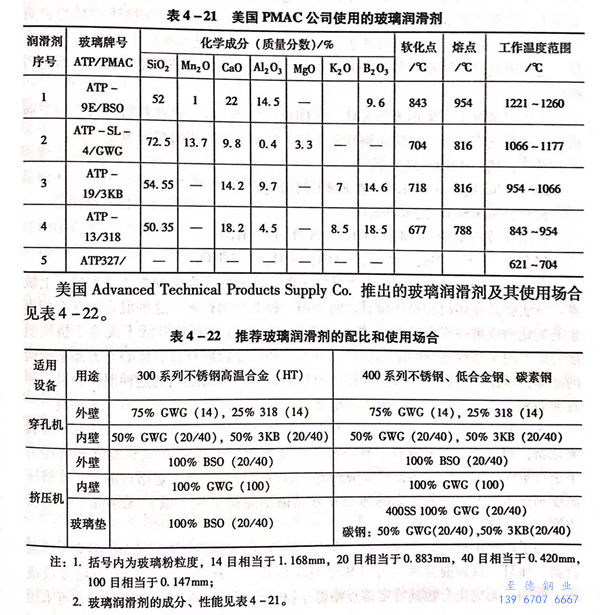

美國Amerex(PMAC)擠壓不銹鋼管和型材公司使用的玻璃潤滑劑情況見表 4-21。

美國 Advanced Technical Products Supply Co.推出的玻璃潤滑劑及其使用場(chǎng)合見表4-22.
