生產不銹鋼異型材時，異型材的矯直是最困難的工序之一，其矯直費用損耗在整個生產成本中占很大比重。

 擠壓時，變形的不均勻性、工模具的磨損以及擠壓后不銹鋼型材的冷卻等都會引起型材的縱向彎曲、扭曲和波紋等缺陷。擠壓不銹鋼型材一般采用壓力矯直機、輥式矯直機或拉伸矯直機進行矯直：

1. 采用壓力矯直機

 用立式或臥式、帶機械或液壓傳動的壓力矯直機矯直時，采用“三點矯直法”將產品固定在兩個支撐點上，反方向施加壓力矯正產品。但矯直后產品仍會存在1.5~2.0mm/m的彎曲度。一般壓力矯直機用于大彎曲度產品的預矯直或輔助矯直，以及用于在平面上矯直橫斷面剛度較大的型材。

2. 采用輥式矯直機

  輥式矯直機用于各種斷面型材的冷矯。型材矯直機帶有各種異型矯直輥或各種組合矯直輥，在兩個框架之間開式懸臂布置或閉式布置。一般采用七輥或九輥結構的矯直機矯直時，型材在水平方向和垂直方向受到反復的彎曲，其彎曲量與矯直機的輥數有關。

  德國曼內斯曼·米爾公司采用的“萬能偏心輥式矯直機”，使被矯直的型材在斷面的各個方向上都受到彎曲。型材在經過某些機架時并沒有轉動，而是機架在與送進相垂直的方向上有振動式的往復移動。機架的振動由偏心機構來實現(xiàn)，被矯直的型材則由兩對送進輥和拉輥送進。

3. 采用拉伸矯直機

  大部分復雜斷面的異型材的矯直都是在拉伸一扭轉矯直機上進行矯直的。拉伸矯直機通過一端的扭擰頭和另一端的拉伸頭分別夾緊被矯直型材的兩端，首先將型材扭正，然后將型材拉伸1%~2%的永久變形量，使型材得到扭正和矯直。

  對平直度要求較高的擠壓薄壁空心型材，或對翼緣和壁之間的角度要求較準確的產品，在拉伸矯直機矯直后，仍可采用輥式矯直機做輔助矯直。

  對帶有變距扭曲的擠壓型材，拉伸一扭轉矯直機還設置有可更換的扭轉頭中心托架，托架可沿型材長度方向上自由移動，以適應矯直型材不同長度的扭矩變化。

  為了改善矯直空心型材時的夾緊，在有的拉伸矯直機上采用長度為300~400mm的專用陽模。

  冷矯時，材料的塑性較低，可采用溫矯或熱矯。用電流直接通過矯直型材的方法，在拉伸矯直機上實現(xiàn)型材的加熱。熱矯后，型材上殘留的玻璃潤滑劑和型材冷卻時產生的大部分氧化鐵皮被破碎并剝離，有利于隨后的噴丸和酸洗等清除工序。

  加熱溫度、金屬的變形抗力和擠壓的持續(xù)時間對擠壓型材的尺寸精度都有、定的影響，當這些不利因素組合在一起時，導致異型工模具磨損增加、擠壓產品精度降低。此外，工模具的制造精度和潤滑劑的種類對型材的尺寸精度也會產生一定的影響。

  為了提高擠壓不銹鋼型材的尺寸精度和表面光潔度，將型材通過一道或多道次的冷卻或冷軋加工后，可以得到尺寸精度達0.10~0.05mm,表面光潔度達5~7級的精密型材。該精密異型材無需經過附加的表面機加工而直接用于機器制造業(yè)以及其他工業(yè)部門。因此，一般在公差和表面質量要求特別嚴格的情況下才需要進行冷矯加工。

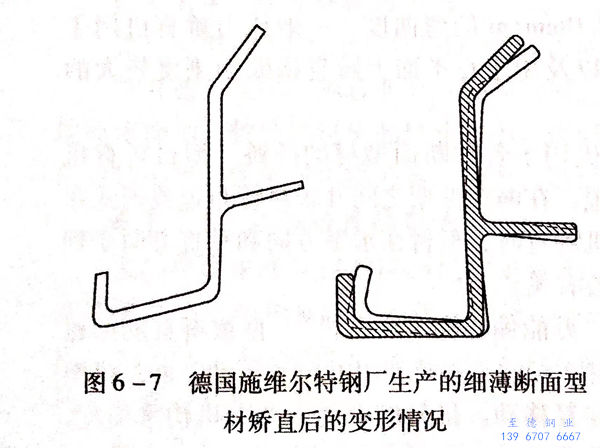

  對于一些細薄斷面的產品擠壓時，型材離開擠壓模時的溫度還很高，制品通常仍處于很軟的狀態(tài)，因此可能由于異型材在移動的過程中產生變形，或因熱應力的改變而造成卷曲。德國施維爾特鋼廠生產的細薄斷面型材矯直后（用輥式矯直機消除畸形）的變形情況如圖6-7所示。圖6-7中帶斜線的矩形斷面只能是在輥式矯直機矯直后得到。用輥式矯直機不能矯正的斷面要用液壓拉力矯直機來矯直。擠壓不銹鋼型材在拉伸矯直時，殘留在表面上的玻璃潤滑劑幾乎都會崩落；即使還殘留少量的小塊玻璃，也可以通過噴丸清除。經處理后的擠壓型材的表面質量可以與軋制鋼材相比。
