擠壓機的工作主要取決于工模具，首先是不銹鋼管芯棒和擠壓模的使用壽命及其尺寸的穩(wěn)定性。正確地加熱坯料，平穩(wěn)而沒有沖擊地操縱擠壓機，及時而充分地冷卻和潤滑工模具，以及工模具正確地預(yù)熱，所有這些對擠壓工模具的使用壽命有決定性的影響。

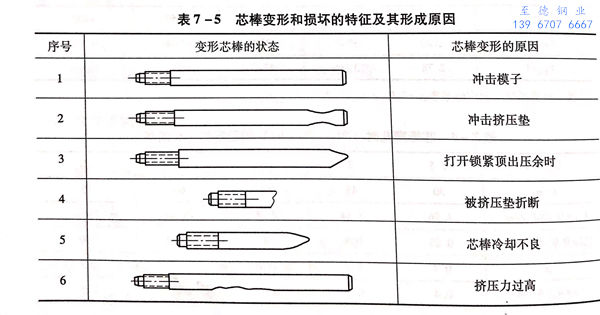

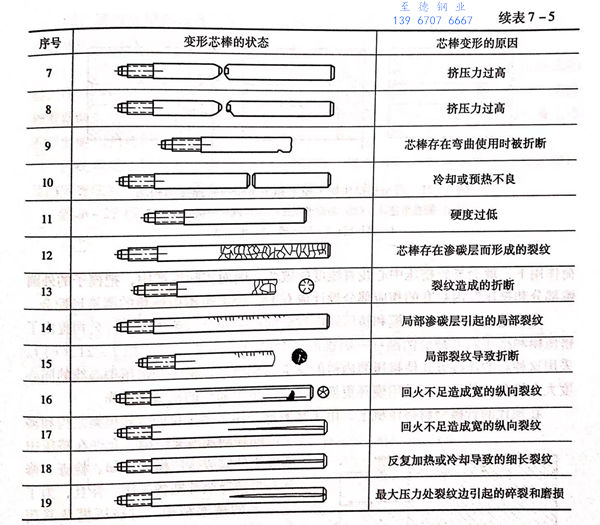

表7-5中列出了使用在15MN(1500t)和25MN(2500t)臥式擠壓機上的中等尺寸芯棒的幾種變形和損壞的特征。
芯棒直徑35mm,材料為3Cr2W8V,硬度HRC=47~51,相應(yīng)的瞬時抗力為1500~1700MPa,螺紋部分HRC=31~38。具有上述硬度的芯棒多半使用時會損壞，在芯棒上產(chǎn)生縱向裂紋。這些裂紋擴大并形成細的橫向裂紋，導(dǎo)致芯棒橫向斷裂。當(dāng)芯棒熱處理后的硬度降低至HRC=48時，可以使其壽命得到提高。
