在不銹鋼管擠壓過(guò)程中，由于擠壓速度和變形程度（擠壓比）的綜合作用，致使變形金屬由擠壓?？字辛鞒龅乃俣龋ǔ隹谒俣龋┐蟠蟮馗哂谛景舻倪\(yùn)動(dòng)速度，這種速度差在芯棒中引起拉應(yīng)力，而且此速度差越大，芯棒內(nèi)的拉應(yīng)力也越大。

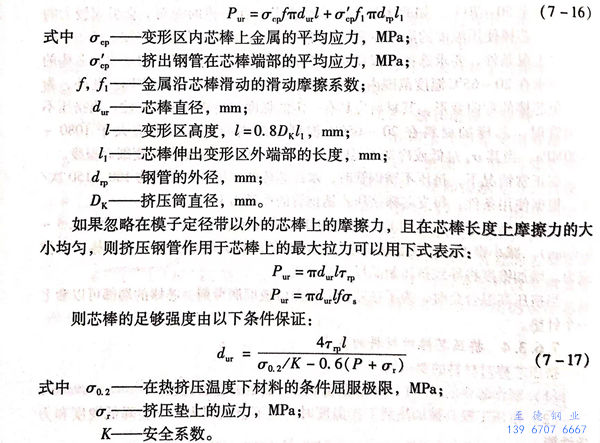

在選擇好制造芯棒的材料之后，要求擠壓芯棒進(jìn)行強(qiáng)度校核。為了確定鋼管擠壓時(shí)作用在芯棒上的拉伸力，采用以下公式：

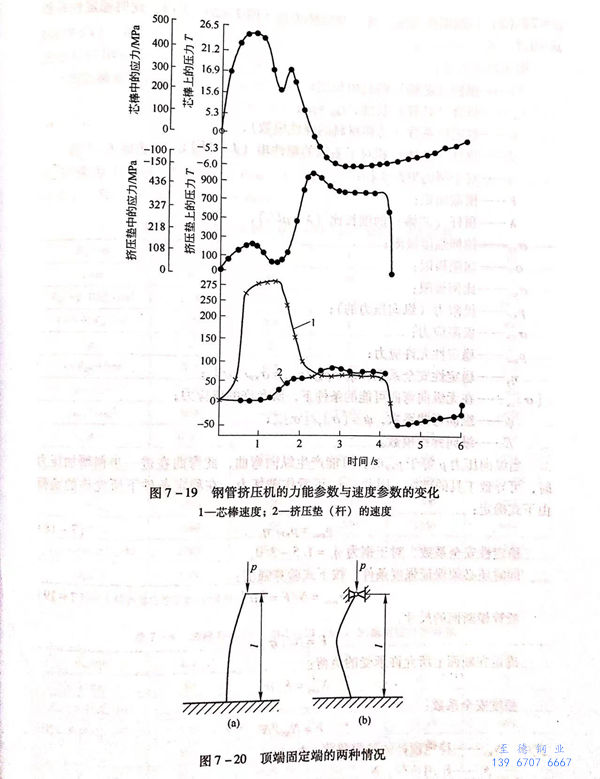

圖7-19給出了芯棒中應(yīng)力的數(shù)值和方向的變化曲線，在芯棒表面上還產(chǎn)生與變形抗力成比例的切應(yīng)力。
