耐火襯套作用是絕熱和保溫。


組成材料:膠結料     高溫水泥(主要成分為80%的Al2O3)

                摻合料      耐火黏土20%

                 骨料      鎳一鉻電阻絲,鐵釘


耐火襯套的制作過程如下:


1. 成型

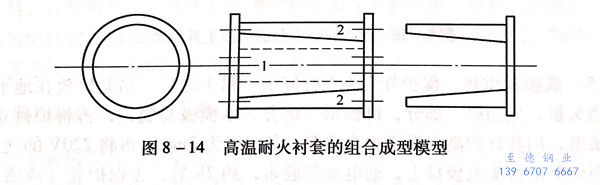

   為了便于拆卸,采用由3個活動部件組成的模型(圖8-14).耐火襯套的厚度為15mm,模型僅考慮12mm,另3mm為粉光層。


圖 14.jpg


2. 材料配制


   高溫水泥80%,加耐火黏土20%混合,噴5%水,攪拌均勻,其含水量不能過高,一般手握后,松手時能成捆不散,一拍手即散為好。水泥現用現拌,使用時水泥用麻布蓋好,防止干燥。


3. 加固骨料

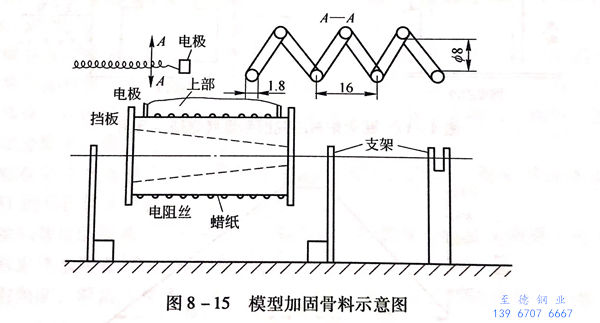

  根據要求選擇Ni-Cr電阻絲的直徑、長度及電阻值,并在車床上繞成彈簧狀,然后纏在木模上,其間距用麻繩和釘子固定,電阻絲的出線頭排在一邊,防止短路,固定前在木模底板上墊一層蠟紙或油光紙,防止黏模(圖8-15).


圖 15.jpg


4. 成型

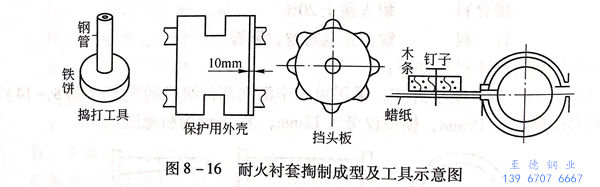

  木模準備好,電阻絲出線頭排在一面對齊,電阻絲間距為15~20mm,將配好的材料裝入木模上部,搗打結實,再轉一個角度裝料打?qū)崳寥看蚝煤笥描F尺將高出木模的高溫水泥刮去,再用和好的粉光用的泥漿,用泥板抹光,使其在打釘時不致?lián)p壞,用木條墊上蠟紙用釘子釘在抹好的光面上保護。用大鋼管分成兩半,將爐襯夾緊加固好,脫模(圖8-16)。


圖 16.jpg


5. 脫模及烘烤


  保護外殼夾在打好的爐襯上之后,吊起輕放在地平面上,卸去擋頭板,先抽第一部分,再抽第二部分,木模極易脫出,再將爐襯立放平,取出蠟紙,用和好的高溫泥漿粉光內壁,其厚度為3mm,再將220V的交流電源跟電阻絲的出線頭電極接上,通電加熱脫水,約2h后,去保護殼(或通電前取走外殼),再進行外表面粉光烘烤與高溫?zé)Y(jié)。


  為了燒結好,爐襯要先經低溫脫水和保溫后,再去高溫爐燒結。低溫脫水和保溫可用交流電通入爐襯電阻內,當爐襯表面成灰白色時,即已低溫烘烤好,停止通電,可裝入高溫電阻爐內燒結,燒結時以每小時112.5℃加熱速度。經8小時升至1000℃保溫3h,即停電降溫,降溫速度每小時降83℃,經12h降至室溫后出爐(圖8-17和圖8-18).


圖 18.jpg
