不銹鋼管臥式擠壓機是一種封閉力系統(tǒng)的壓力機，其封閉力產(chǎn)生于主缸內(nèi)的高壓水，通過主柱塞和擠壓桿作用于不銹鋼管坯料。而封閉力系是通過擠壓模、前梁和張力柱，再回到擠壓主缸而形成的。

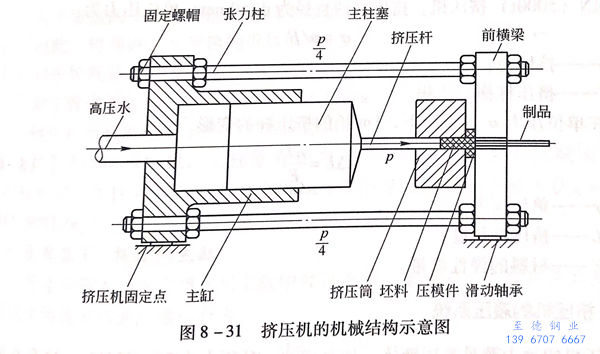

擠壓機的主缸和后梁是一體的，后梁固定在擠壓機的基礎上，而前梁則是放在滑動軸承上面，并且在擠壓力的作用下產(chǎn)生移動（圖8-31)。
1. 擠壓時張力柱的變形
如圖8-31所示，25MN(2500t)擠壓機，張力柱長8300mm,前后橫梁厚度為1350mm的斷面受有預應力，4根張力柱承受全部的擠壓力，當擠壓力為p時，每根張力柱受有p/4的擠壓力?？梢杂嬎愠鲈谧畲髷D壓力作用下，張力柱的伸長。

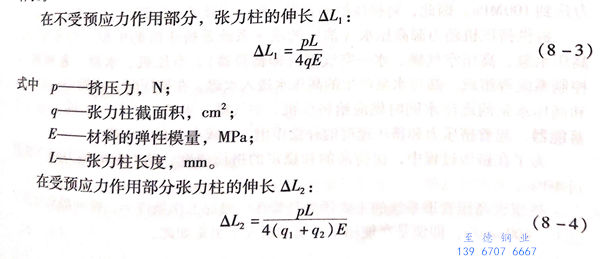

在不受預應力作用部分，張力柱的伸長ΔL1:
