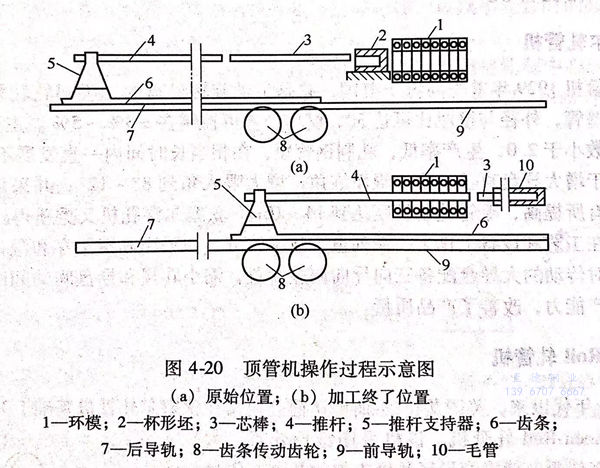

頂管機是由德國人Ehrhardt于1891年發明的,它將方形管坯在壓力擠孔機上沖制成一端封閉的空心坯,在空心坯內插入芯棒,推過一系列環模而達到減徑、減壁、延伸的目的、從而制成不銹鋼管。圖 4-20 是頂管機的操作過程示意圖。
現代頂管機均由三輥或四輥構成的輥模,減面率比舊式環模增長了一借以上。在壓力擠孔后增設斜軋延伸機,加長管體、糾正空心杯的壁厚不均,并且可適當加大坯重,提高生產率。目前頂管后管長為12~14m,張力減徑后長度可達:21~77m,外徑范圍:21~219mm,壁厚:2.5~11.0mm.這種軋機的主要優點是單位重量產品的設備輕、占地少、能耗低,可用方形坯,操作較簡單易掌握,適于生產碳鋼、低合金鋼薄壁管。主要缺點是坯重輕,一般在500kg左右,生產的管徑、管長都受到一定限制,杯底切頭大,金屬消耗系數高。
20世紀70年代末,為提高料重量,在歐洲出現了以斜軋穿孔代替壓力擠孔的頂管生產方法,即所謂CPE(Cross Percing and Elongating)法。此法是將斜軋穿透的荒管,用專設的器械擠壓或鍛打收口,成為縮口的頂管坯。
CPE頂管工藝的主要優點包括:
1. 提高了產量 采用斜軋穿孔,使管坯最大重量從500kg增到1500kg,荒管的最大長度增加,可達24m,可生產的最大管徑擴大到240mm,大大提高了軋機產量;
2. 提高了不銹鋼管壁厚精度 采用斜軋穿孔工藝使方坯擠壓沖孔的毛管壁厚大大改善,使成品管的壁厚精度明顯得到改善,壁厚公差從±(7%~8%)提高到±(4%~6%);
3. 降低了金屬消耗 由于斜軋穿孔的毛管不帶杯底,從而切頭尾損失減少,管坯重量增加,可使金屬收得率提高約2%~3%;
4. 減少了加工工序并簡化了生產流程 新機組建設投資費用少,工藝成熟,技術簡單易掌握。
