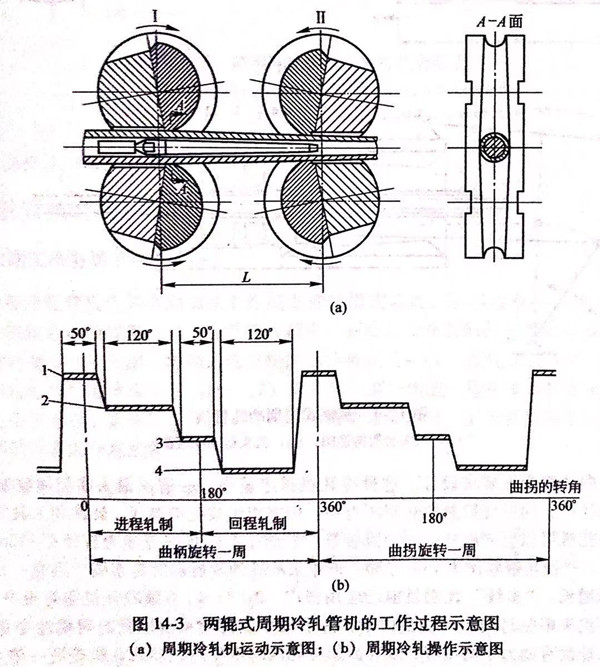

冷軋管機(jī)根據(jù)軋機(jī)結(jié)構(gòu)的特點(diǎn)分為：1. 2輥式冷軋管機(jī)；2. LD型多輥式冷軋管機(jī)；3. 冷連續(xù)軋管機(jī)；4. 多排輥冷軋管機(jī)。目前生產(chǎn)中應(yīng)用最廣的還是周期式冷軋管機(jī)，該機(jī)1928年研制，1932年在美國首先使用。它們是獲得高精度薄壁不銹鋼管的重要手段，也是外徑或內(nèi)徑要求高精度的不銹鋼厚壁管和特厚壁管，以及異形管、變斷面管等的主要生產(chǎn)方法。兩輥式周期冷軋不銹鋼管機(jī)的生產(chǎn)規(guī)格范圍為：外徑4~250mm,壁厚0.1~40mm,并可生產(chǎn)外徑與壁厚比等于60~100的薄壁管。圖14-3是兩輥式周期冷軋管機(jī)的工作過程示意圖。

 兩輥式周期冷軋不銹鋼管機(jī)的孔型沿工作弧由大向小變化，入口比來料外徑略大，出口與成品管直徑相同，再后孔型略有放大，以便管體在孔內(nèi)轉(zhuǎn)動(dòng)。軋輥隨機(jī)架的往復(fù)運(yùn)動(dòng)在軋件上左右滾軋。如以曲拐轉(zhuǎn)角為橫坐標(biāo)，操作過程如圖14-3(b)所示。開始50°將坯料送進(jìn)，然后在120°范圍內(nèi)軋制，軋輥輾至右端后，再用50°間隙軋件轉(zhuǎn)動(dòng)60°,芯棒也作相應(yīng)旋轉(zhuǎn)，只是轉(zhuǎn)角略異，以求芯棒能均勻磨損?；剀堒堓佅蜃鬂L輾，消除壁厚不均提高精度，直至左端止。如此反復(fù)。

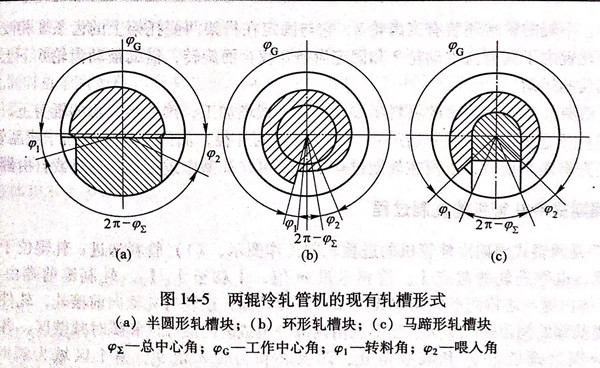

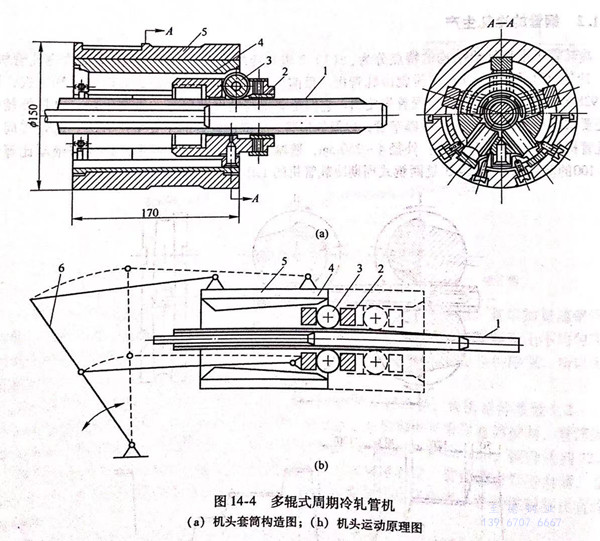

  圖14-4為多輥式周期冷軋不銹鋼管機(jī)的工作示意圖。這種軋機(jī)的操作過程和兩輥式相同，不同的是對軋件1的加工是由安裝在隔離架2內(nèi)的3~5個(gè)小輥3進(jìn)行的，小輥沿著固定在機(jī)頭套簡5上的楔形滑軌4往返運(yùn)動(dòng)，依靠滑軌的摩擦力傳動(dòng)滾軋管材。機(jī)頭套筒和小輥隔架間的運(yùn)動(dòng)關(guān)系見圖14-4(b),搖桿在往復(fù)擺動(dòng)的過程中，一般使套筒兩倍于隔離架的速度運(yùn)行，楔形滑軌的表面曲線按變形要求設(shè)計(jì)。這種冷軋機(jī)送進(jìn)量小，一道次最大橫截面收縮率約70左右但它的輥徑小，同樣變形量的軋制壓力??；用多輥組成孔型槽淺，軋件和工具之間的滑小，因而這種軋機(jī)可以生產(chǎn)高精度的特薄壁管。目前生產(chǎn)的規(guī)格范圍為直徑4~120mm,壁0.03~3.0mm,外徑與壁厚比為150~250。近年來冷軋的發(fā)展趨勢是多線、高速、長行程，料長度也不斷增長?！岸嗑€”軋制目前已應(yīng)用很廣，2、3、4、6線冷軋機(jī)均有投產(chǎn)；“高速是指不斷提高機(jī)頭單位時(shí)間內(nèi)的往復(fù)次數(shù)，為了減小主傳動(dòng)系統(tǒng)承受的周期性變化的負(fù)載度，這類軋機(jī)皆設(shè)有動(dòng)力平衡裝置，現(xiàn)在高速冷軋機(jī)的速度約比舊式軋機(jī)提高一倍左右；“長行程”是指加大送進(jìn)量，每次軋制的延伸長度也隨之增加，因此要求軋機(jī)的行程長度與其相適應(yīng)，不然就不能獲得光潔的表面和尺寸精度。這樣就從工具設(shè)計(jì)到軋機(jī)結(jié)構(gòu)引起了一系列變化，兩輥式冷軋機(jī)出現(xiàn)了馬蹄形軋槽和環(huán)形軋槽（見圖14-5),以充分利用圓周長度滿足行程需要。應(yīng)當(dāng)指出，馬蹄形和環(huán)形軋槽也是提高軋制速度和多線軋制的需要，因?yàn)橥恍谐淌褂眠@種軋槽的輥徑小，降低軋制壓力，能減輕整個(gè)機(jī)架結(jié)構(gòu)。

  為增加變形區(qū)的有效長度，還出現(xiàn)了：1. 附加輥架冷軋機(jī)，即在主軋機(jī)出口側(cè)裝置一小輥機(jī)架起定徑作用，以增加變形區(qū)長度；2. 雙對輥冷軋機(jī)，即將兩對軋輥安裝在同一機(jī)架上；3. 多輥式冷軋機(jī)出現(xiàn)了雙排多輥式冷軋機(jī)，即在同一隔離架上前后各安裝一組小輥。

  加長不銹鋼管坯料是提高軋機(jī)利用率的重要措施，近年來的冷軋機(jī)最大上料長度一般已達(dá)12.5m左右，幾乎增加了一倍。同時(shí)也產(chǎn)生了一個(gè)問題，就是如何改變上料和上芯棒的方法，縮短已經(jīng)很長了的機(jī)身長度。如采用雙絲杠側(cè)裝料結(jié)構(gòu)等。
