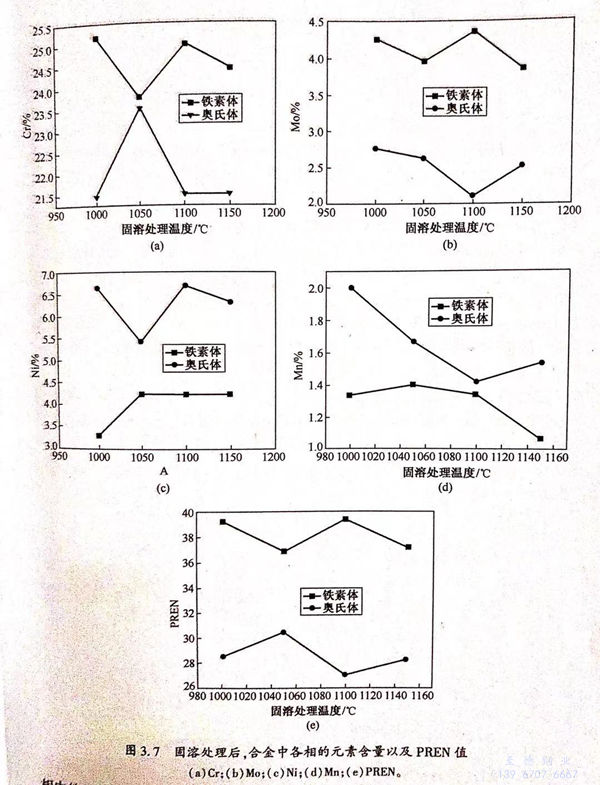

圖3.7(a)~(d)為鐵素體和奧氏體相中的Cr、Mo、Ni元素含量與固溶溫度的關系圖。圖3.7(a)~(d)證實了鐵素體相中的Cr和Mo含量更高,而奧氏體相中的Ni和Mn含量更高。從圖中可看出,鐵素體相中的Cr含量為23.77%~25.16%,比奧氏體相中Cr含量高2%左右;鐵素體相中Mo含量為3.86%~4.37%,比奧氏體相中的Mo含量高1.7%左右;奧氏體相中的Ni含量為5.42%、6.7%,比鐵素體相中的Ni含量高2%;當固溶處理溫度為1050℃時,鐵素體相中的Cr、Mo和Ni含量分別為23.77%、3.97%、4.24%,奧氏體相中的Cr、Mo和Ni含量分別為23.53%、2.63%、5.42%.可見在1050℃溫度下進行固溶時,兩相中的Cr、Mo、Ni含量差異最小,此時鐵素體含量為51.9%,奧氏體含量為48.1%.當固溶溫度改變時,鐵素體/奧氏體兩相比例相差變大,且兩相中的Cr、Mo、Ni含量差異也變大。當固溶溫度為1000℃,兩相中Cr為3.69%、Mo為1.51%、Ni為3.37%;當固溶溫度為1150℃時,兩相中Cr為2.29%、Mo為1.34%、Ni為2.09%,可見1000℃固溶試樣的兩相中的Cr、Mo、Ni元素含量差大于1150℃固溶試樣的兩相中Cr、Mo、Ni元素含量差。




  由公式“PREN.=[Cr]+3.3[Mo]”計算鐵素體的PREN值,由公式“PREN,=[Cr]+3.3[Mo]+16[N]-[Mn]”計算奧氏體的PREN值,可得PREN值與固溶溫度的關系圖,如圖3.7(e)所示。從圖3.7(e)可看出,在不同固溶狀態下,兩相的PREN值有所不同,但PRENa>PRENy.當固溶溫度為1050℃時,PREN.最小、PREN,最大,分別為36.9和30.6,兩者相差最小。

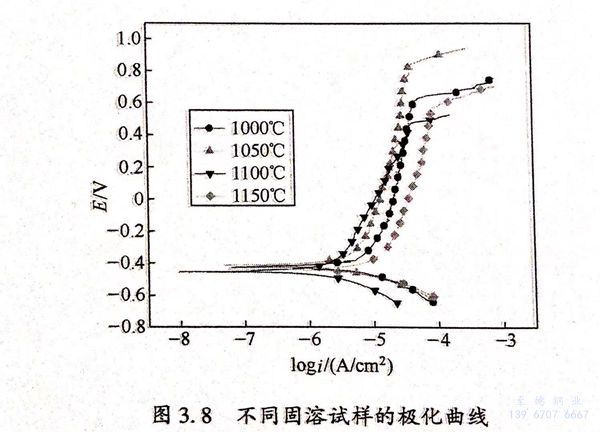

  圖3.8為不同固溶試樣的極化曲線??梢?,在自腐蝕電位下,材料開始發生鈍化;當極化電位升高到一定值時,不同固溶的材料都發生點蝕,電流密度急劇增大。根據GB 4334.9-1984中電流密度為0.1mA/c㎡所對應的電位為點蝕電位和Tafel擬合,分別得到點蝕電位、自腐蝕電流密度與固溶溫度的關系圖,如圖3.11(a)所示。

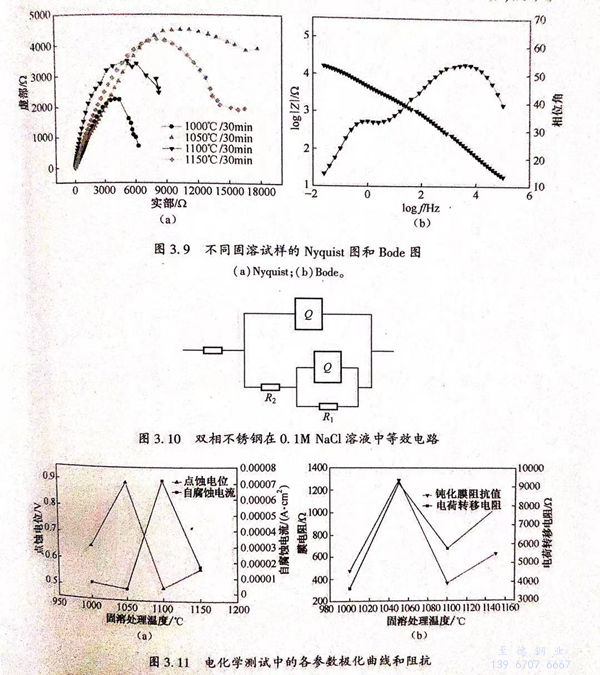

  圖3.9(a)、(b)分別為不同固溶試樣的Nyquist 圖和Bode圖。從圖3.9(a)可見,試樣在低頻和高頻區分別存在一個容抗弧。從圖3.9(b)可見,試樣在低頻和高頻處分別存在一個時間常數。根據曹楚南的《電化學阻抗譜導論》可知。雙相不銹鋼在NaCl溶液中的阻抗譜中存在兩個時間常數,常以圖3.10所示的等效電路(R1為電荷轉移電阻,R2為鈍化膜電阻)進行阻抗擬合。經阻抗擬合,得到鈍化膜電阻、電荷轉移電阻與固溶處理溫度的關系圖,如圖3.11(b)所示。




 從圖3.11(a)可見,1050℃固溶試樣的點蝕電位最高,約為0.89V,且1050℃固溶試樣的自腐蝕電流密度最低,約為2.34×10-6A/c㎡,說明該狀態下試樣的耐點蝕性能最好。由圖3.11(b)可知,1050℃固溶試樣的鈍化膜電阻值最高,約為1300Ω,且其電荷轉移電阻值也最高,約為9500Ω,說明該狀態下試樣的鈍化膜較穩定,耐點蝕性能較好。


  圖3.12為不同固溶的2205雙相不銹鋼極化后的點蝕形貌圖,圖中黑色為蝕坑,深色為鐵素體,淡色為奧氏體。從圖3.12可見,四種固溶試樣的點蝕都發生于鐵素體與奧氏體相界面處,且易向鐵素體相中長大。當固溶溫度為1050℃時,試樣的點蝕尺寸最小,點蝕敏感性最低。




  通過計算得到不同相比例下的鐵素體PREN值和奧氏體PREN值,可見不同相比例下的PREN.都大于PREN,.雙相不銹鋼的耐點蝕性能可通過點蝕電位衡量。點蝕電位越高,耐點獨性能越好。前人認為雙相不銹鋼的耐點蝕性能由B能N值較區的相決定,且PEN值越高,耐點蝕性能越好,從圖3.71e)可矩,不同海溶試樣的PREN.都大于PREN,,當固溶溫度為1050℃時,PHEN,最大,材料的耐點蝕性能應最好。從圖3.11(a)、(b)可知,1050℃固溶試樣的點蝕電位最高,鈍化膜阻抗值最大,電荷轉移電阻值最商;且從圖3.12(b)可見,1050℃固溶試樣的點蝕坑尺寸最小,表現出最好的耐點蝕性能。綜上可知,雙相不銹鋼的耐點蝕性能由 PREN 值較小相決定的理論是有實驗依據的。


  從圖3.12(a)~(d)可見,在不同固溶狀態下,鐵素體相都更易發生點蝕;而從圖3.7(e)可見,在不同固溶狀態下,PREN.都大于PREN,,鐵素體的耐點蝕性能應優于奧氏體相,可見兩者存在矛盾。


  隨固溶溫度變化,雙相不銹鋼中的鐵素體和奧氏體相的比例改變,且兩相形態也發生變化。Cr是鐵素體形成元素,可提高材料的耐蝕性能;Mo是鐵素體形成元素,可提高點蝕電位,降低腐蝕速率;Ni是奧氏體形成元素,可維持兩相平衡,提高耐蝕性能。并且材料中存在一定量的N,其為奧氏體形成元素,提高局部腐蝕抗力。從圖3.7(a)~(c)可見,隨固溶溫度變化,兩相中的Cr、Mo、Ni元素含量發生變化。由于Cr、Mo、Ni元素之間的腐蝕電位存在差異,勢必造成兩相之間存在電化學差異,使腐蝕更易發生。從圖3.7(e)可知,不同固溶狀態下材料的PREN,大小關系為1050℃>1000℃>1150℃>1100℃,因此根據前人的研究,不同固溶態材料的耐點蝕性能優劣關系應為:1050℃優于1000℃優于1150℃.當固溶溫度為1050℃時,PREN,值較大,兩相中的Cr、Mo、Ni元素含量差異最小,材料的點蝕坑較小,材料的耐點蝕性能最優。1000℃固溶試樣的點蝕坑尺寸大于1150℃固溶試樣的點蝕坑尺寸,因此,前者的耐點蝕性能劣于后者的耐點蝕性能。由此可見,雙相不銹鋼中的相腐蝕不能僅僅由PREN值來解釋。由圖3.7(a)~(c)可知,1000℃固溶試樣的兩相中的Cr、Mo、Ni元素含量差大于1150℃固溶試樣的兩相中的Gr、Mo、Ni元素含量差,因此,雙相不銹鋼中的相腐蝕還與兩相中的元素分布有關,并且還需考慮到材料中點蝕敏感性較強的區域,如晶界和相界。


  點蝕是一種局部腐蝕現象,是由氯離子破壞鈍化膜而導致的。點蝕產生后,蝕坑處的基體被暴露在溶液中,導致材料進一步發生腐蝕,蝕坑長大。蝕坑前長大速率由材料的均勻溶解速率決定,溶解越快,蝕坑長大速度越大。因此,雙相不銹鋼的耐點蝕性能由兩部分構成:控制點蝕萌生和控制蝕坑長大的能力。本書中的點蝕電位意味著點蝕已長大。影響點蝕萌生的因素不僅包括PREN 值,還包括兩相中的元素分布和兩相的比例。從本書的分析可見,點蝕的長大與元素分布有關,兩相中的元素分布越均勻,蝕坑的長大速度越慢。因此在1050℃固溶狀態下,兩相中的元素分布最均勻,PREN,最高,合金的點蝕電位最高,材料的耐點蝕性能最好。而1000℃固溶試樣兩相中的元素分布不均勻,導致點蝕電位較低,點蝕坑尺寸較大,降低材料的耐點蝕性能。


  影響雙相不銹鋼相腐蝕的因素不僅包括PREN值,還包括各相中的元素分布和兩相比例,并且三者互相影響、關系復雜。因此,不能僅憑PREN值的大小來判斷耐點蝕能力,應該綜合考慮各因素的影響。
