1. 鐵素體型耐熱鋼焊接工藝要點(diǎn)

  ①. 鐵素體型耐熱鋼可用氬弧焊和埋弧焊焊接，但不宜采用氣焊。

  ②. 用鉻鋼焊條焊接時(shí)，要求對(duì)母材低溫預(yù)熱，不超過150℃.含鉻量較高的鐵素體鋼，預(yù)熱溫度相應(yīng)提高一些，200~300℃.

  ③. 可以選用與母材相近的鐵素體鉻鋼焊條，也可選用奧氏體鋼焊條。

  ④. 選用較小的焊接電流，較快的焊接速度，焊條不做橫向擺動(dòng)。焊接時(shí)在高溫的停留時(shí)間不應(yīng)太長(zhǎng)。

  ⑤. 多層焊必須嚴(yán)格控制層間溫度，不可連續(xù)施焊，前一道焊縫冷卻到預(yù)熱溫度后才允許焊下一道，以防接頭過熱。

  ⑥. 焊接接頭不得受到嚴(yán)重撞擊。

  ⑦. 為了提高塑性和韌性，焊后采用空冷的退火處理。一旦焊接接頭出現(xiàn)脆化，短時(shí)加熱到600℃后空冷可消除475℃脆性，加熱到930~950℃后急冷可以消除σ相脆性，得到均勻的鐵素體組織。

2. 焊接材料的選擇及預(yù)熱、焊后熱處理規(guī)范

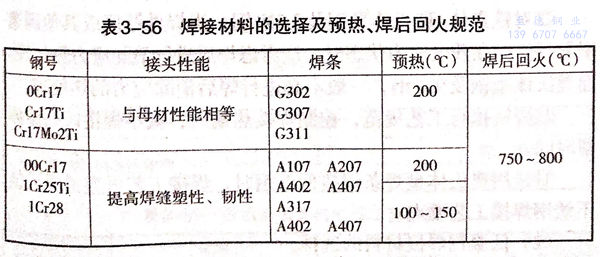

  焊接材料的選擇及預(yù)熱、焊后回火規(guī)范見表3-56.
