埋弧焊時,控制不好易產(chǎn)生焊偏、焊漏等現(xiàn)象,由于使用的電流密度較大,所以適用于中厚板的焊接。


1. 焊前準備


  焊件坡口可用刨邊機、等離子弧切割等進行加工,以保證切割邊緣平直,否則在焊接過程中易產(chǎn)生未焊透、燒穿、氣孔及表面成形不良等缺陷。切割邊緣如有殘留渣跡和殘余變形時,一定要用角向砂輪打磨平滑和矯平。


  組裝焊件時,接頭之間要留有一定的間隙,以保證焊透。當板厚小于6mm時,可不留間隙,但應(yīng)保證局部間隙不大于1mm,否則施焊過程中在該處容易燒穿。


 焊件兩端應(yīng)裝焊引弧板和引出板,板的厚度和化學成分應(yīng)與待焊材料相一致,板的長度為150mm,寬度為50mm,引弧板和引出板與焊件之間不允許有間隙。


2. 焊接參數(shù)的選用

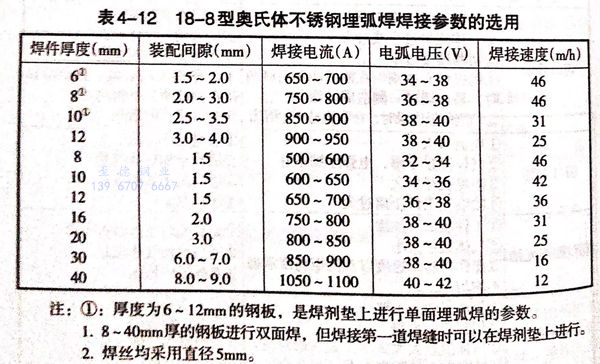

  18-8型奧氏體不銹鋼埋弧焊焊接參數(shù)的選用見表4-12.


表 12.jpg


  注:①: 厚度為6~12mm的不銹鋼板,是焊劑墊上進行單面埋弧焊的參數(shù)。


        1. 8~40mm厚的鋼板進行雙面焊,但焊接第一道焊縫時可以在焊劑墊上進行。


       2. 焊絲均采用直徑5mm.
