1. 奧氏體低溫?zé)o磁不銹鋼的焊接

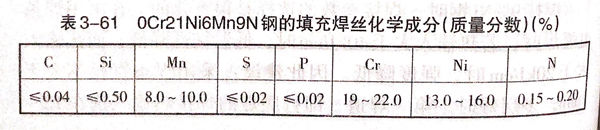

 目前，0Cr21Ni6Mn9N鋼的焊接還僅限于TIG焊及真空電子束焊接。焊接參數(shù)可參照不銹鋼。填充焊絲的化學(xué)成分見表3-61.焊縫金屬的力學(xué)性能見表3-62。

2. 錳-鋁系高錳奧氏體低溫?zé)o磁鋼的焊接

 15Mn26Al14鋼可用氣體火焰及等離子切割，切口無硬化。

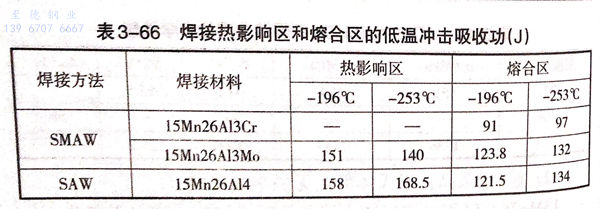

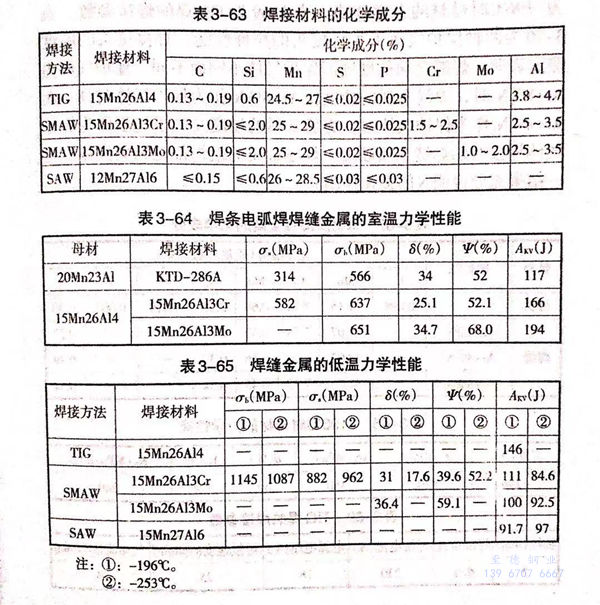

 15Mn26Al14鋼可用SWAM、SAW及TIG方法焊接，其所用焊接材料及力學(xué)性能在表3-63~表3-66中給出。

3. 高錳奧氏體超低溫?zé)o磁鋼的焊接

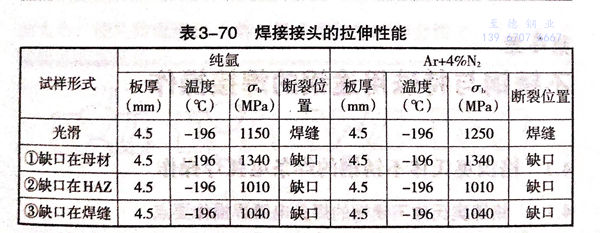

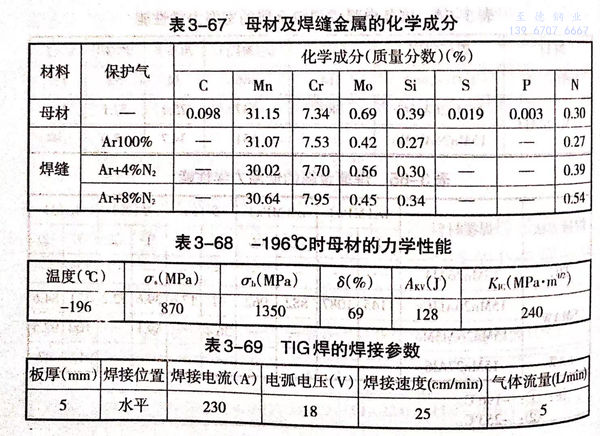

  采用TIG焊法，保護(hù)氣體用純氬氣或氬氣＋氮?dú)?，填充焊絲直徑4mm.母材及焊縫金屬的化學(xué)成分在表3-67中給出。表3-68為-196℃時(shí)母材的力學(xué)性能。表3-69為TIG焊的焊接參數(shù)。表3-70為兩種保護(hù)氣體下焊接接頭的拉伸性能。焊接接頭的硬度測(cè)定表明，焊縫金屬的硬度因保護(hù)氣體不同而不同。保護(hù)氣體為Ar+8%N2時(shí)，焊縫金屬的硬度比Ar+4%N2作為保護(hù)氣體時(shí)高；而Ar+4%N2作為保護(hù)氣體時(shí)，焊縫金屬的硬度又高于純氬作為保護(hù)氣體焊接時(shí)的焊縫金屬硬度。焊縫金屬的組織都是純奧氏體，這一結(jié)果充分說明N的強(qiáng)化作用。
