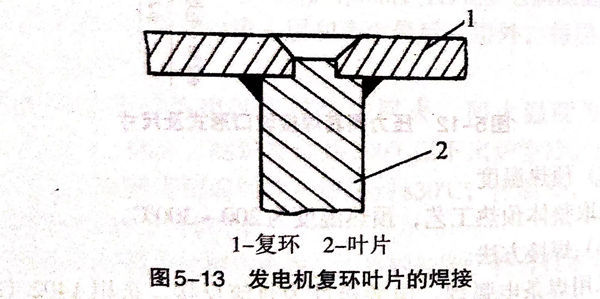

發(fā)電機(jī)復(fù)環(huán)葉片結(jié)構(gòu)如圖5-13所示，其材質(zhì)為2Cr13,葉片為1Cr13,均為馬氏體不銹鋼，采用焊接工藝如下。
①. 焊前預(yù)熱溫度為100℃.
②. 選用A207(E316型）焊條，直徑3.2mm.
③. 在引弧板上引弧，待電弧穩(wěn)定后引入待焊處，采用短弧焊，收弧時(shí)要填滿弧坑，防止弧坑裂紋，并使焊縫與母材呈圓滑過渡。
④. 焊后為防止焊件的變形和裂紋，需進(jìn)行回火熱處理來消除焊接殘余應(yīng)力?；鼗饻囟葹?00℃,保溫30min,然后隨爐冷卻。
⑤. 用超聲波探傷對(duì)焊縫內(nèi)部進(jìn)行檢測(cè)，發(fā)現(xiàn)超標(biāo)缺陷時(shí)，應(yīng)立即返修。
