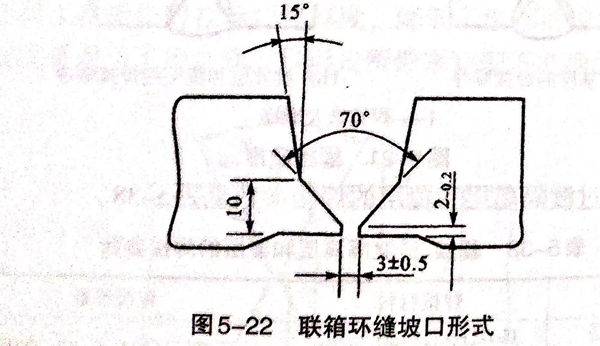

聯箱材質為12Cr1MoV,如圖5-22所示。采用焊條電弧焊打底和埋弧自動焊蓋面,用定位塊將聯箱筒節固定在一起,沿圓周每隔200~300mm裝一塊定位塊,并均勻分布;定位塊焊接時,工件應預熱至250℃.


圖 22.jpg


  嚴格控制坡口鈍邊厚度和裝配間隙。鈍邊過大、間隙過小,易產生未焊透;鈍邊過小、間隙過大,則易產生燒穿。聯箱放在滾輪架上,采用火焰或感應加熱法,將焊口預熱至300℃.打底焊時,從時針十點半位置開始進行下坡焊,焊接電流比立焊略小一些,ф3.2mm焊條選用電流100~110A,ф4mm焊條選用電流130~140A,隨時對熔池觀察,判斷熔透情況,并以合適的運條方法保證根部焊透。第2層起,可在時針十一點四十五分位置開始進行下坡焊,一直到10mm焊縫為止,隨后再進行埋弧自動焊。

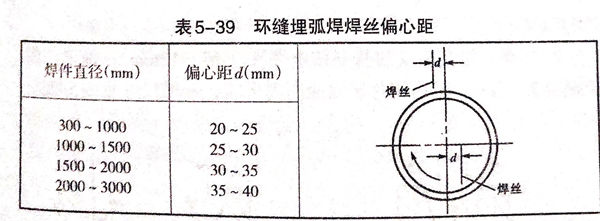

  埋弧自動焊的焊絲位置見表5-39.焊絲直徑?4mm,焊接電流450~500A,電弧電壓28~30V,焊接速度28~30m/h.




  焊后經外觀、表面磁粉和射線或超聲波檢查合格,進行710~750℃的焊后回火。
