1. 技術條件


板材為304不銹鋼,板厚10mm;筒體直徑為2400mm,長為9896mm;工作壓力為0.25MPa;工作介質為發酵液蒸氣;工作溫度為145℃.


2. 焊接工藝規范

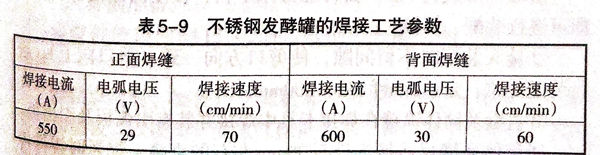

 采用Ⅰ形坡口,根部間隙為4mm,坡口及兩側50mm以內清理干凈,不得有油污及雜質;焊絲為H0Cr21Ni10,直徑為4mm;焊劑為HJ260,250℃烘干并保溫2h;電源為直流反接;工藝參數見表5-9.




 為防止475℃脆化及δ脆性相析出,焊接過程中,采用反面吹風及正面及時水冷的措施,快速冷卻焊縫。


 焊后進行焊縫外觀檢驗,然后進行20%的X射線探傷,且符合JB4730-1994《壓力容器無損檢測》Ⅱ級要求,同時對工藝進行檢查:進行X射線探傷和力學性能試驗,合格后進行整體水壓試驗,試驗壓力為0.31MPa.
