一、對焊法蘭型式與尺寸

1.  用PN標記的對焊鋼制管法蘭

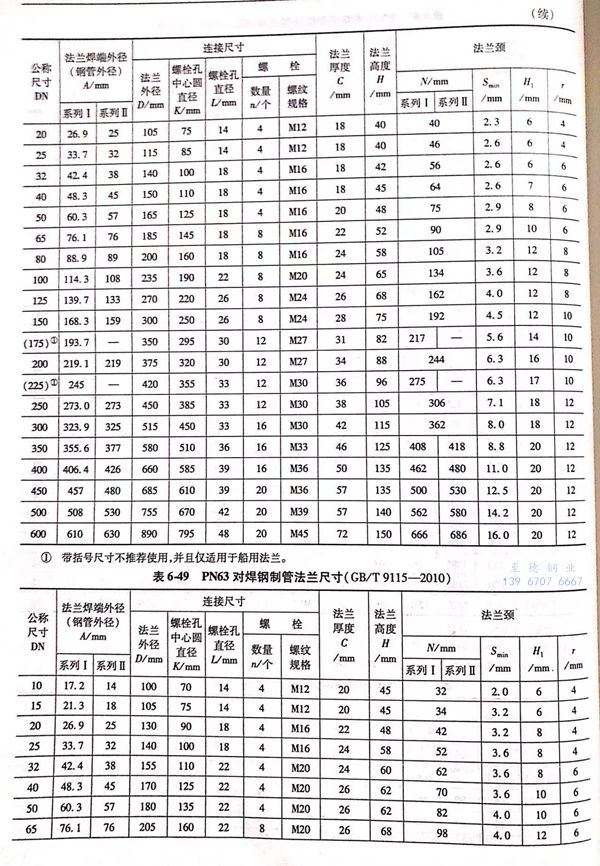

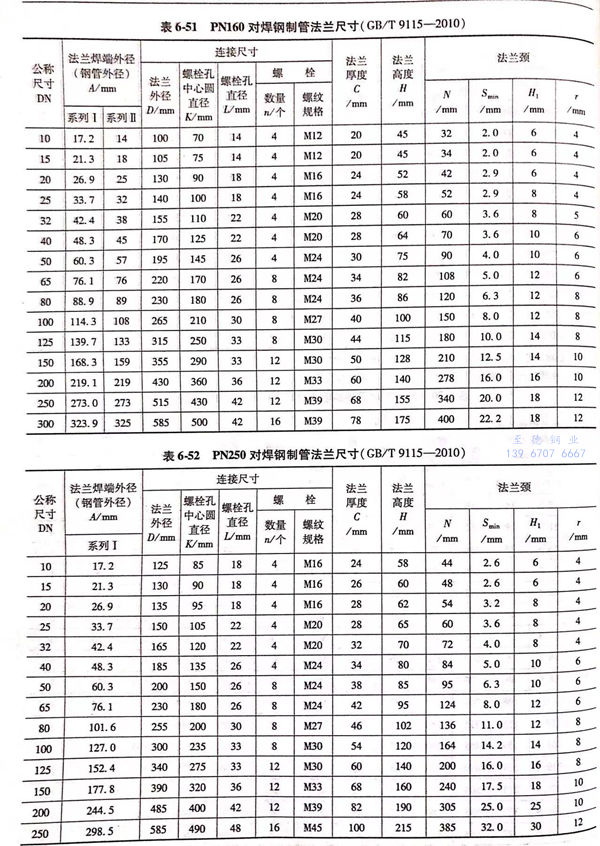

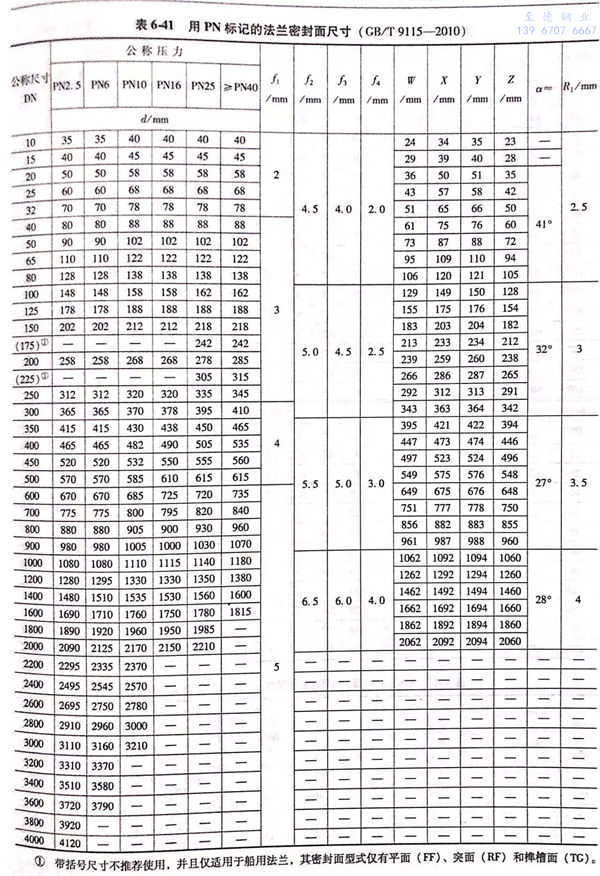

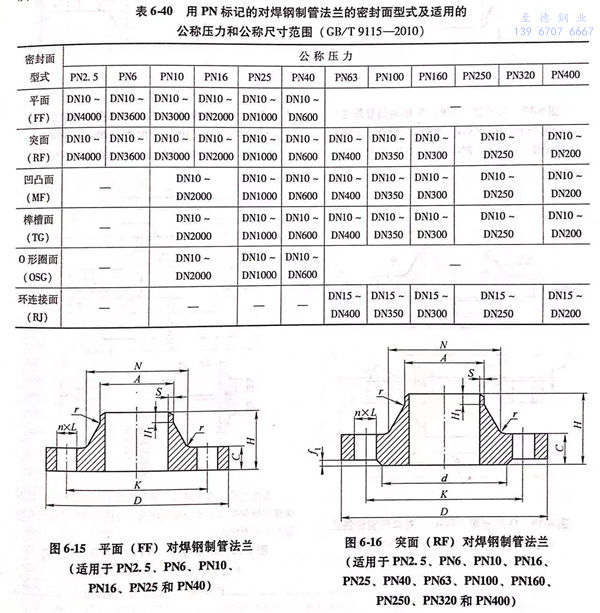

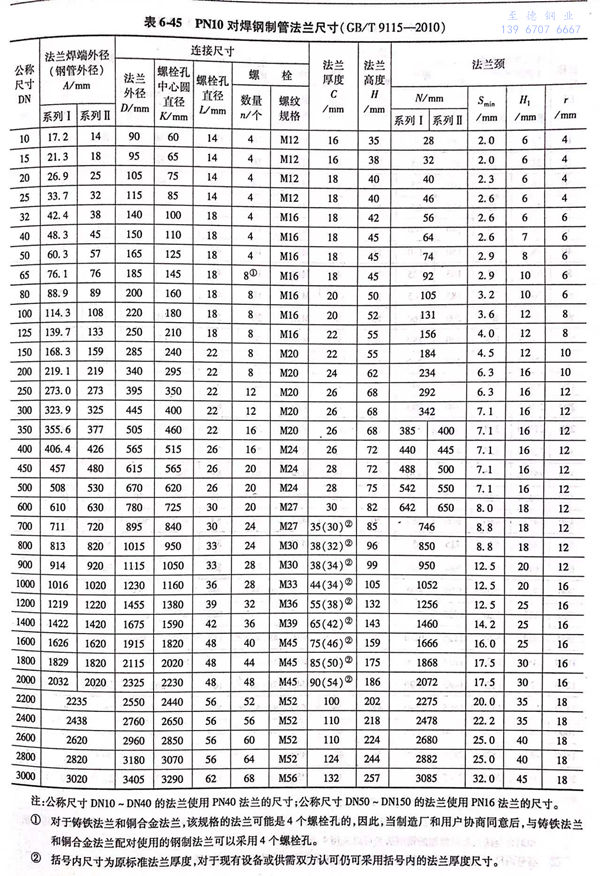

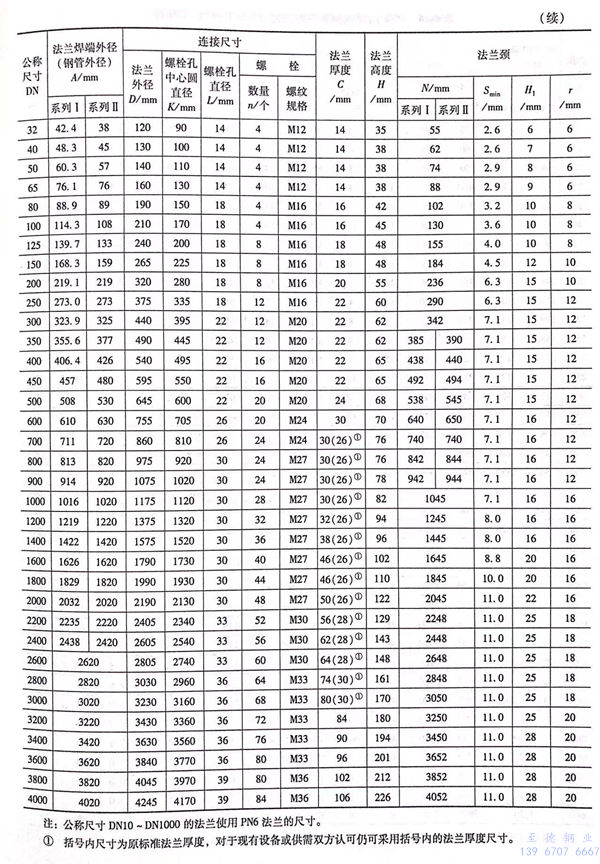

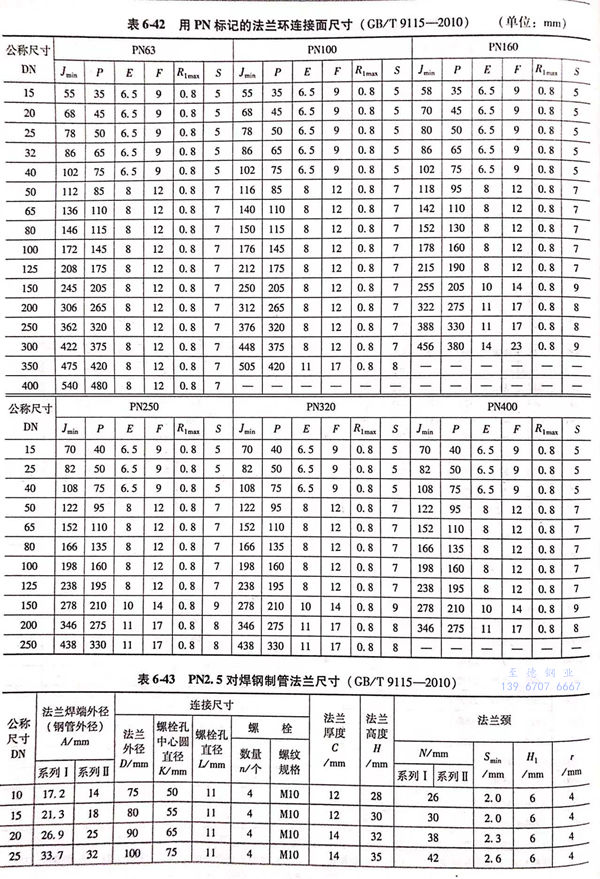

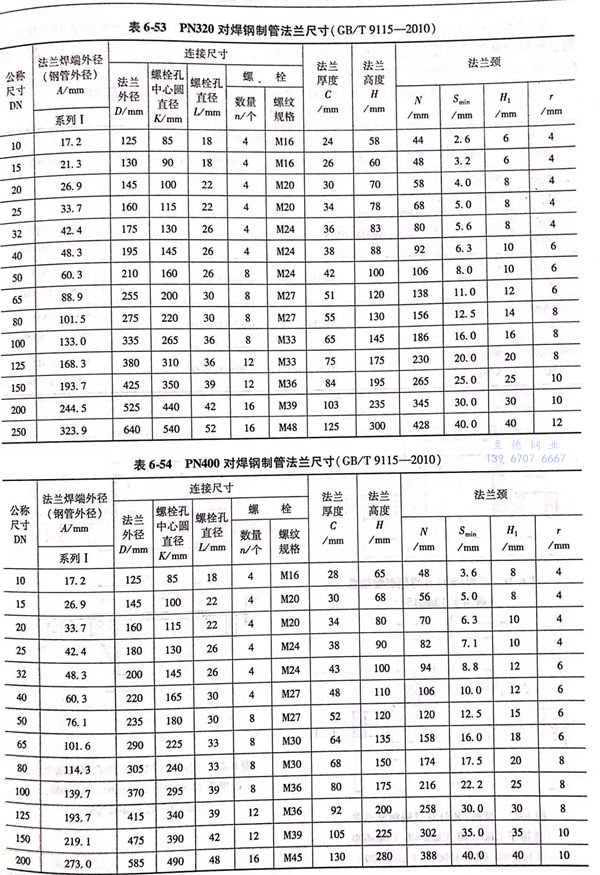

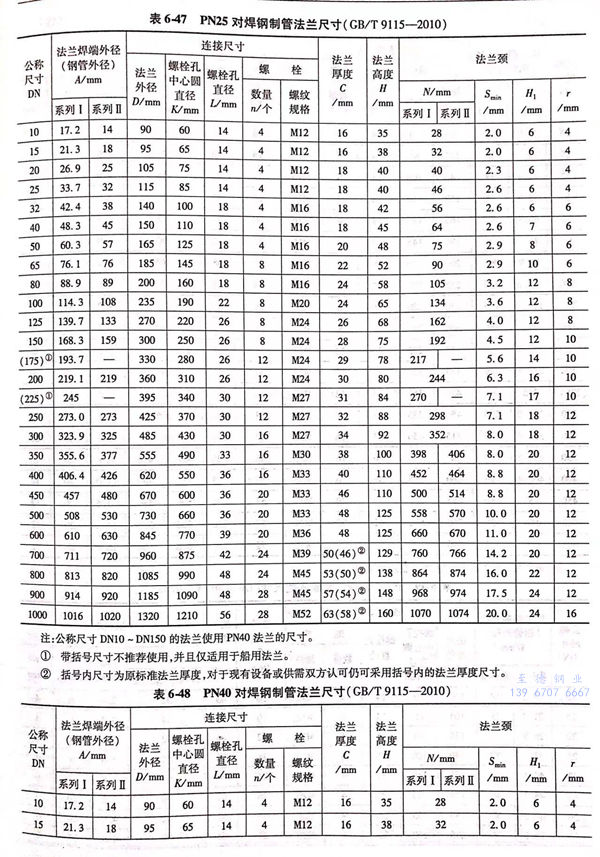

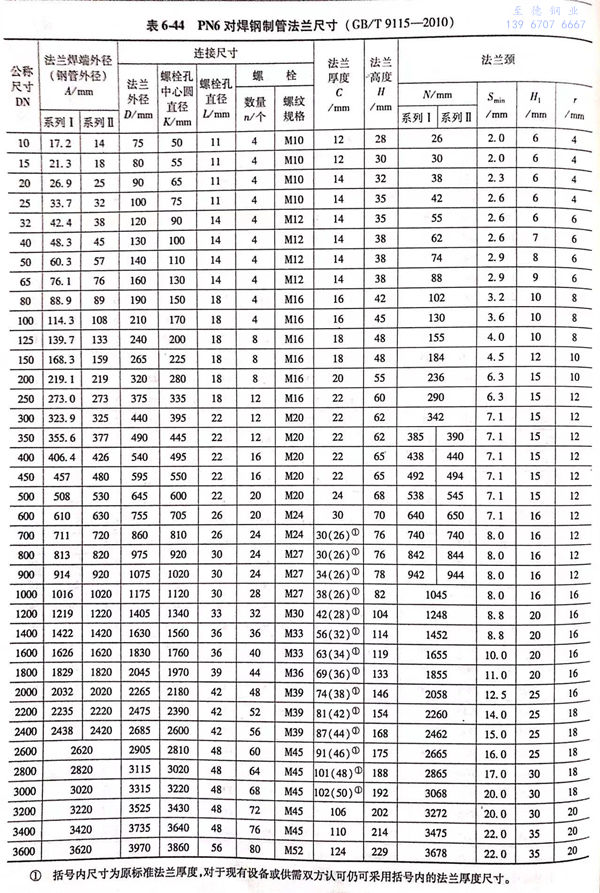

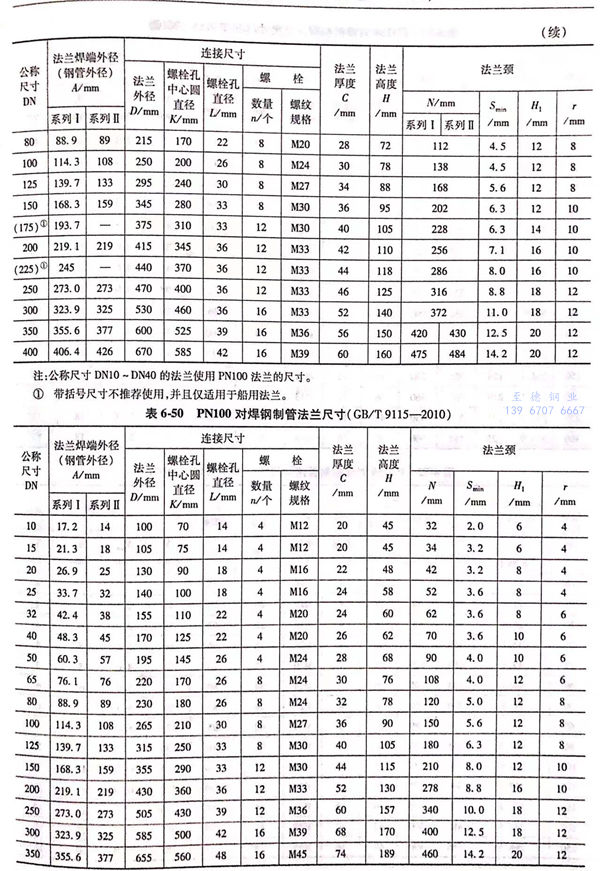

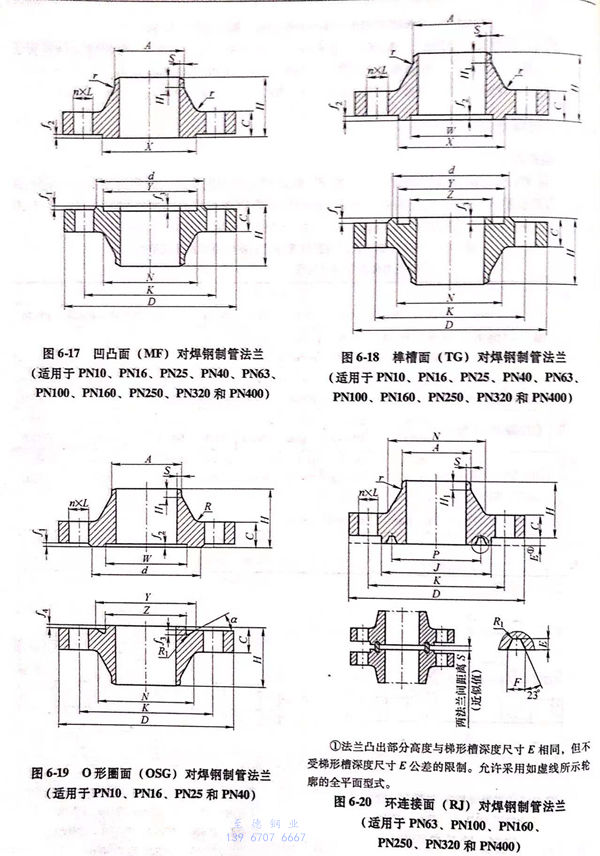

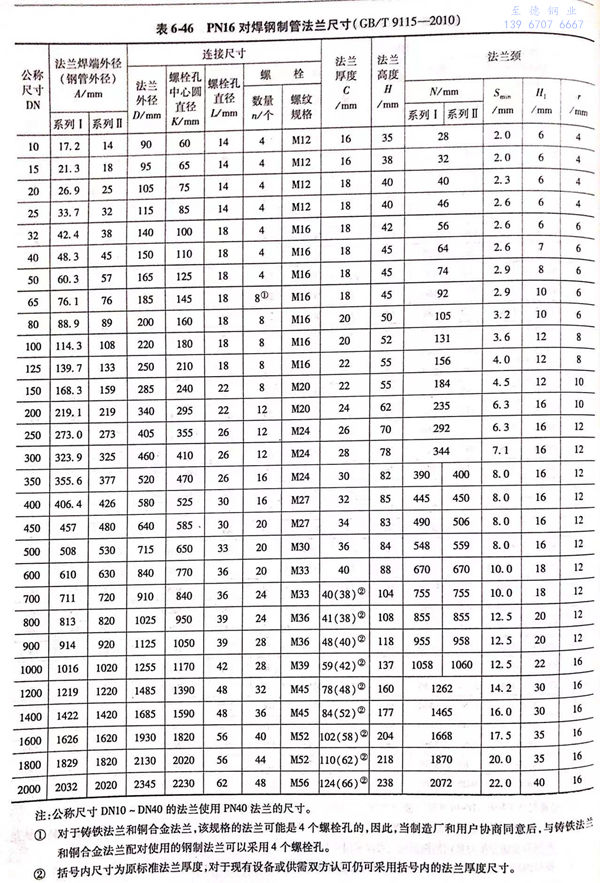

  用PN標記的對焊鋼制管法蘭的密封面型式及適用的公稱壓力和公稱尺寸范圍見表6-40;用PN標記的對焊鋼制管法蘭的型式如圖6-15~圖6-20所示，法蘭密封面尺寸見表6-41和表6-42，法蘭結構尺寸見表6-43~表6-54。

2. 用Class標記的對焊鋼制管法蘭

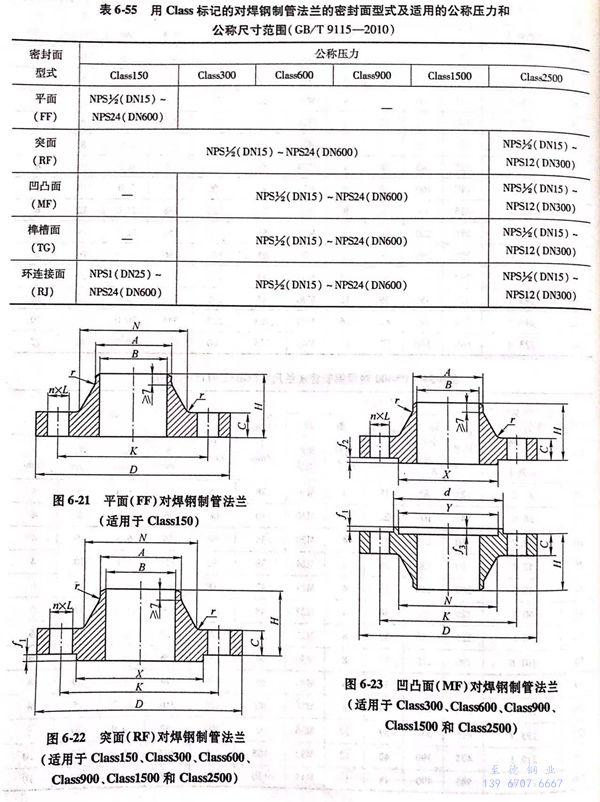

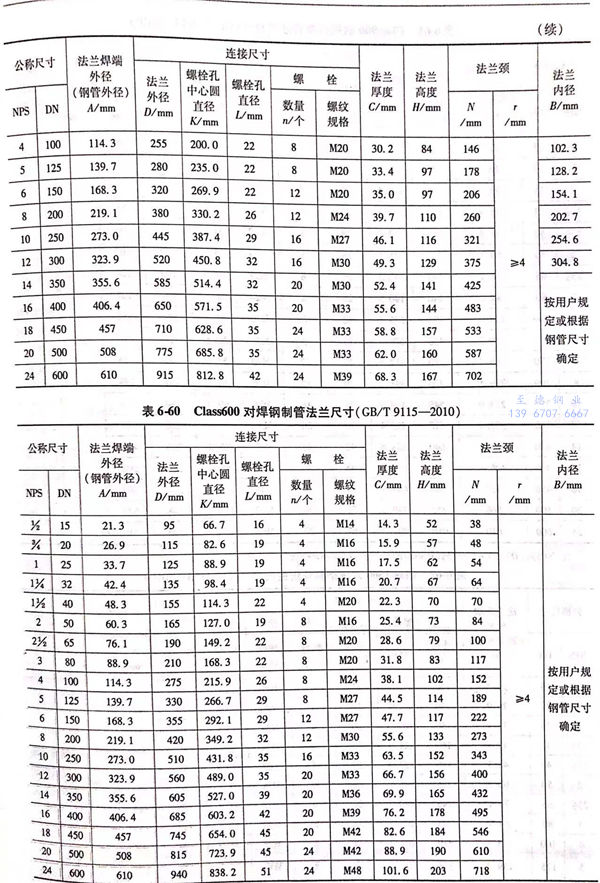

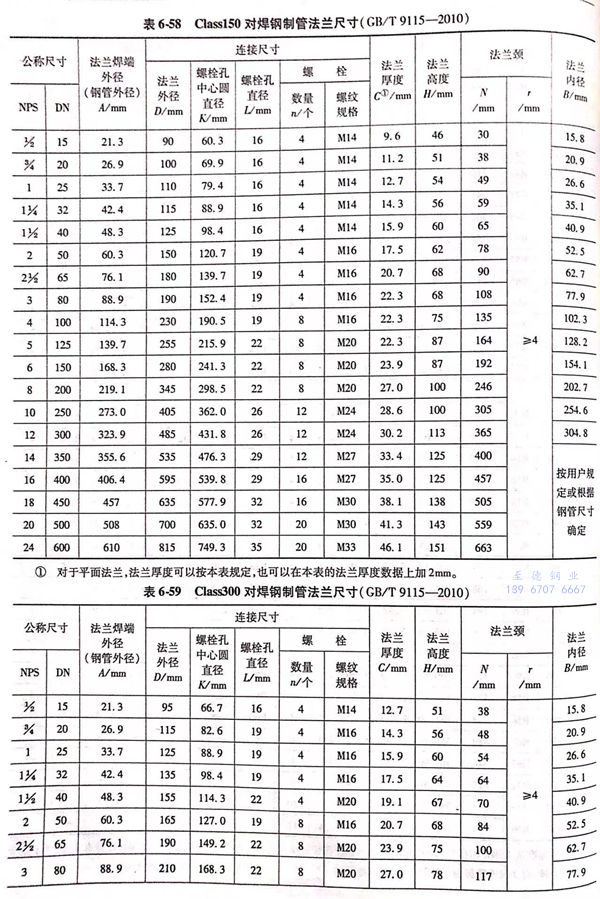

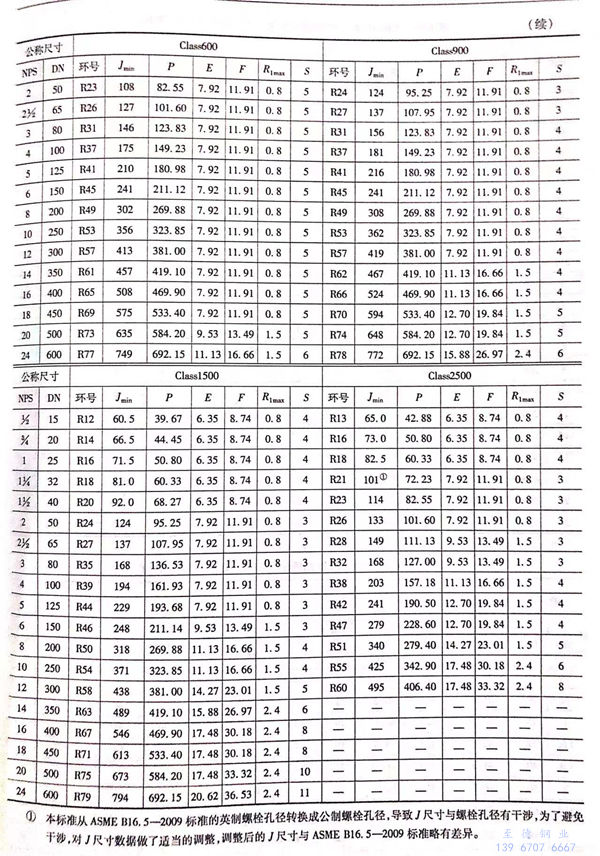

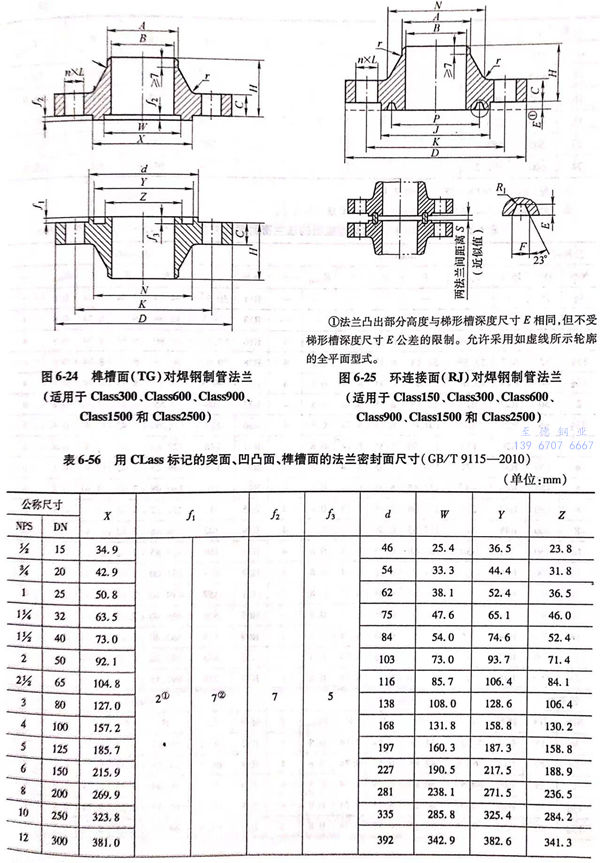

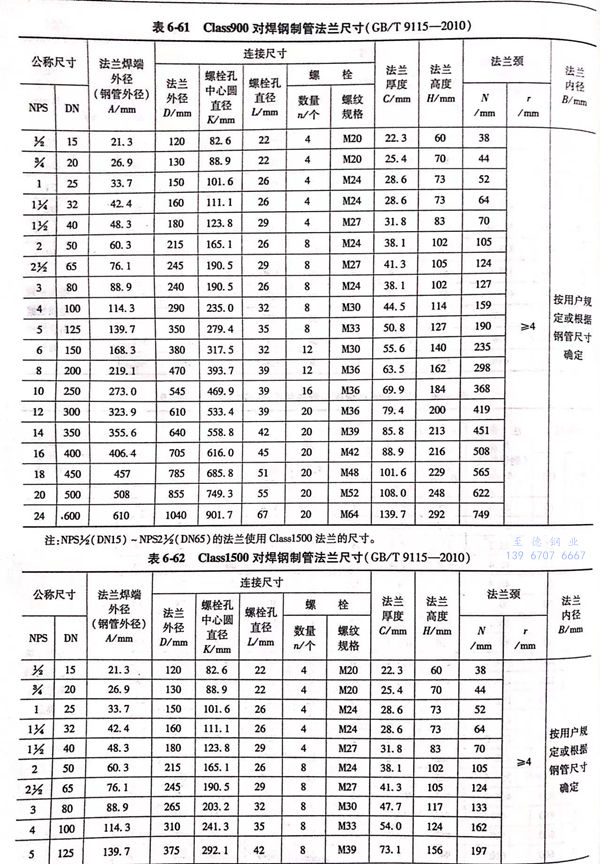

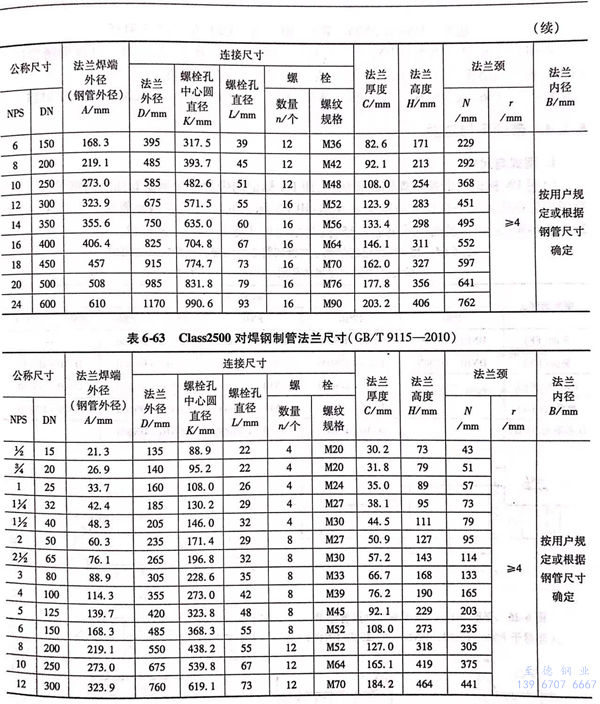

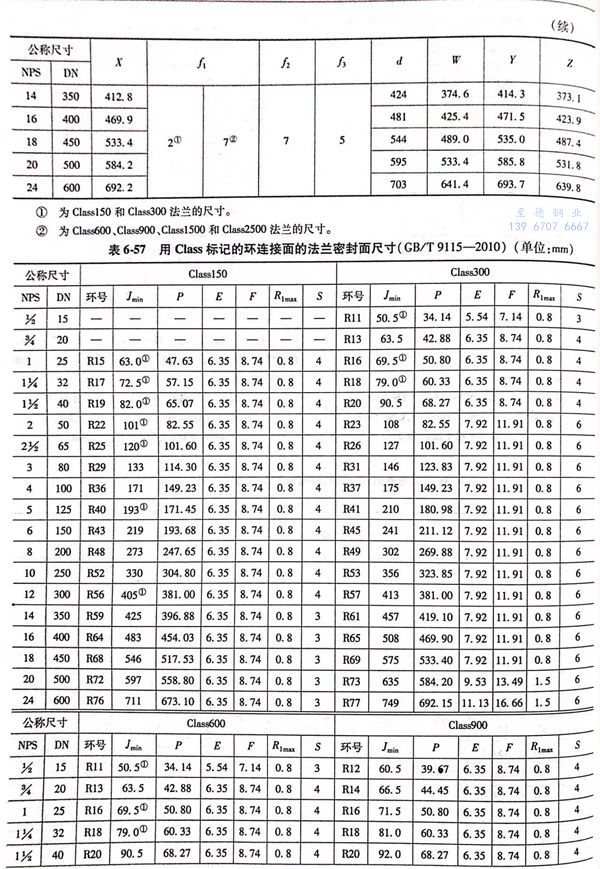

  用Class標記的對焊鋼制管法蘭的密封面型式及適用的公稱壓力和公稱尺寸范圍見表6-55;用Class標記的對焊鋼制管法蘭的型式如圖6-21~圖6-25所示，法蘭密封面尺寸見表6-56和表6-57,法蘭結構尺寸見表6-58~表6-63。

二、對焊法蘭標記

1. 對焊鋼制管法蘭應按下列規定進行標記： 公稱尺寸 → 公稱壓力 → 法蘭型式代號（WN） → 密封面型式代號 → 配管系列 → 管表號（可省略）→ 材料代號 → 標準編號

2. 標記示例

  示例 1 : 公稱尺寸DN400、公稱壓力PN25、突面（RF)對焊鋼制管法蘭（WN)、配用米制管（系列Ⅱ)、材料為Q235A,其標記為： 法蘭 DN400-PN25 WN RF Ⅱ Q235A GB/T 9115

  示例 2 : 公稱尺寸NPS6(DN150)、公稱壓力Class900、環連接面（RJ)對焊鋼制管法蘭（WN)、配用英制管、管表號Sch120、材料為06Cr17Ni12Mo2, 其標記為：法蘭 NPS6(或DN150)-Class900 WN RJ Sch120 06Cr17Ni12Mo2 GB/T 9115
