一、對焊環板式松套法蘭型式與尺寸

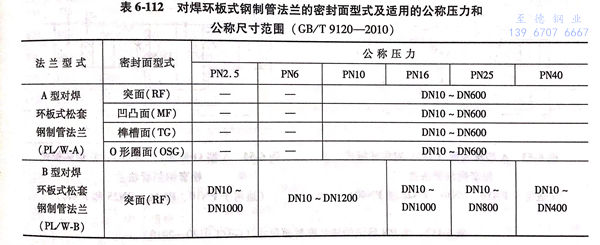

 用PN標記的對焊環板式松套鋼制管法蘭分為A型和B型兩種結構型式，其密封面型式及適用的公稱壓力和公稱尺寸范圍見表6-112。

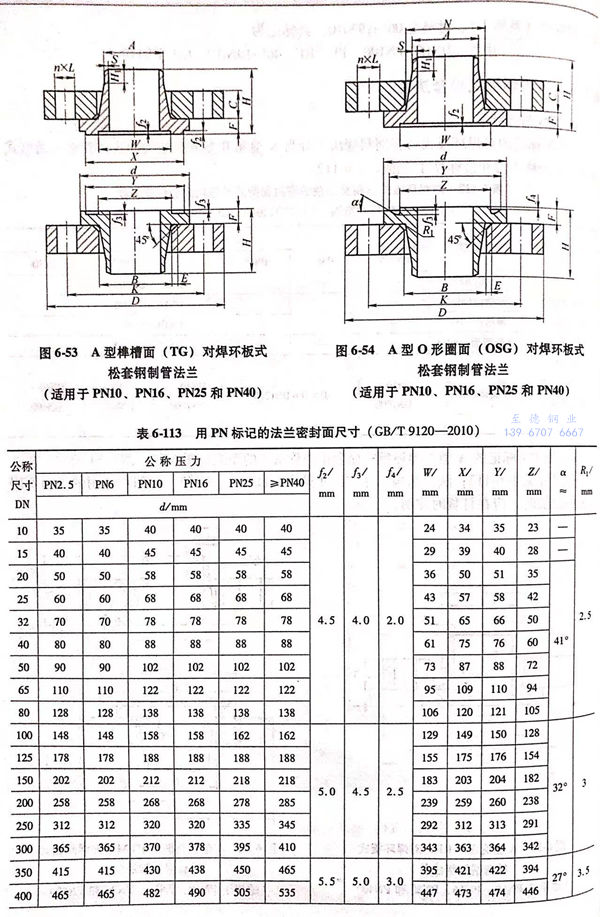

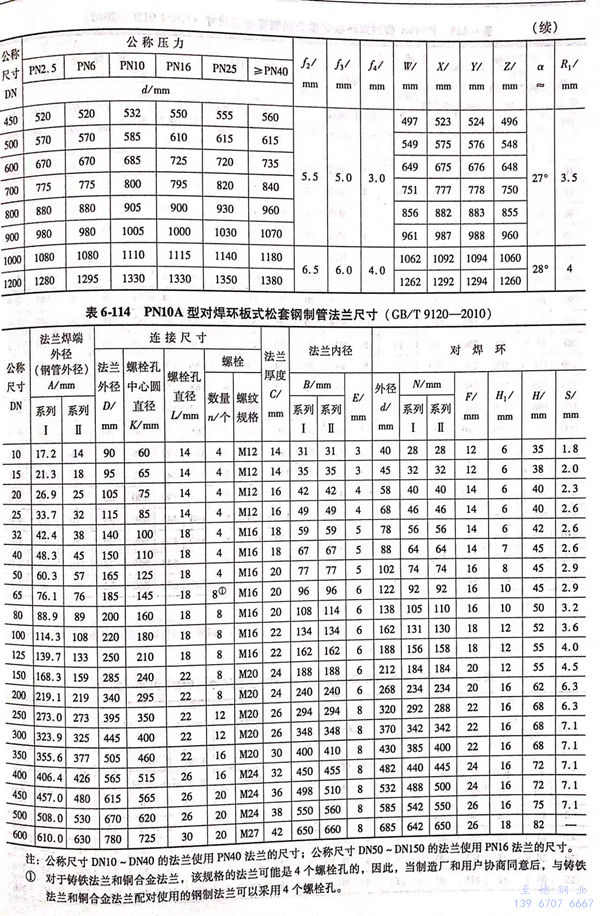

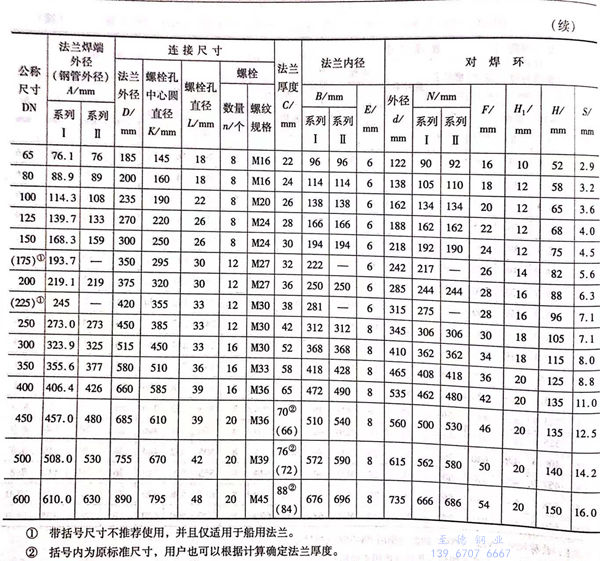

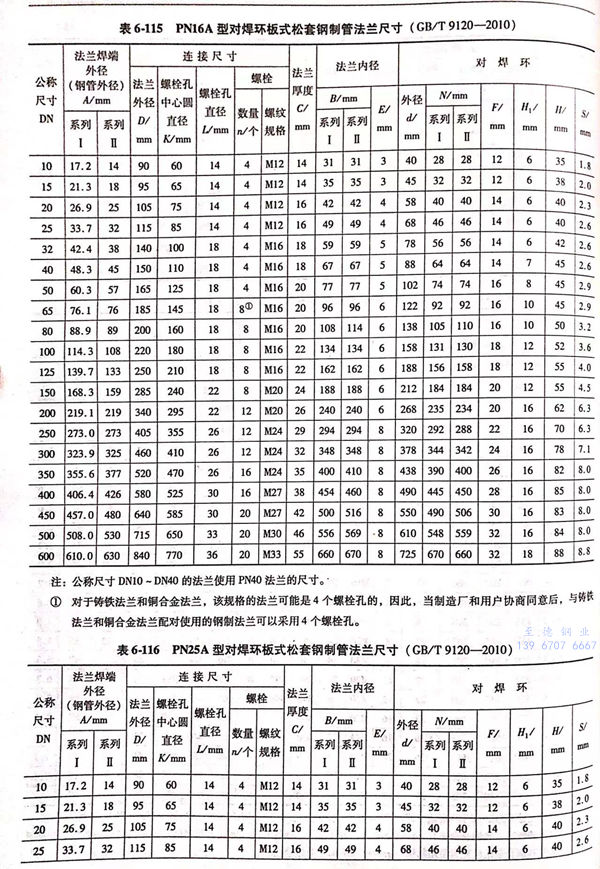

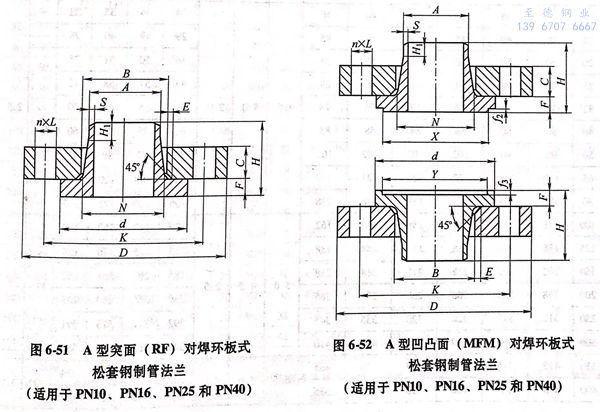

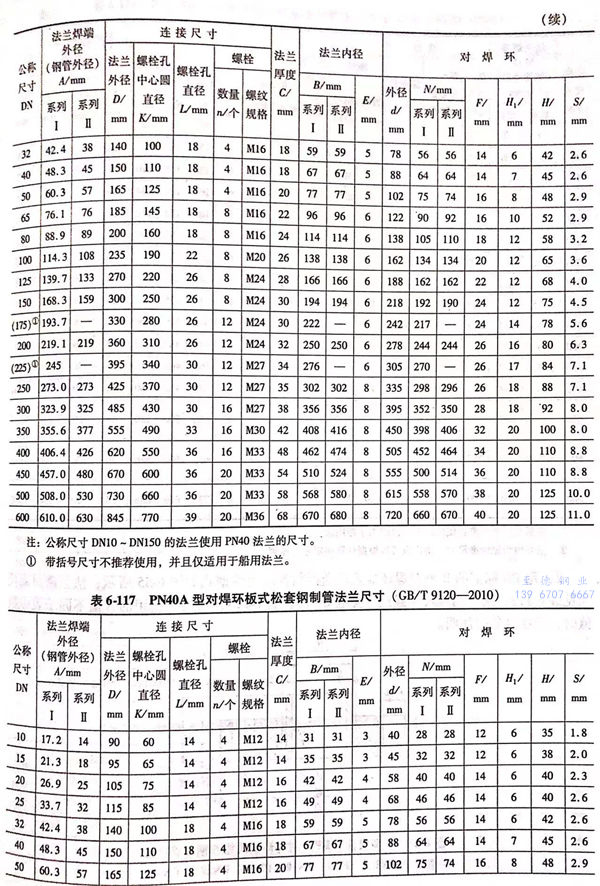

1. 用PN標記的A型對焊環板式松套鋼制管法蘭的型式如圖6-51~圖6-54所示；法蘭密封面尺寸見表6-113;法蘭結構尺寸或尺寸見表6-114~表6-117,當用戶選用的S值不同于表中數值時，應在訂貨時注明。

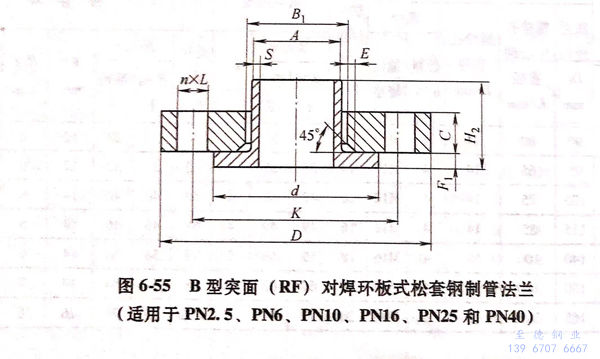

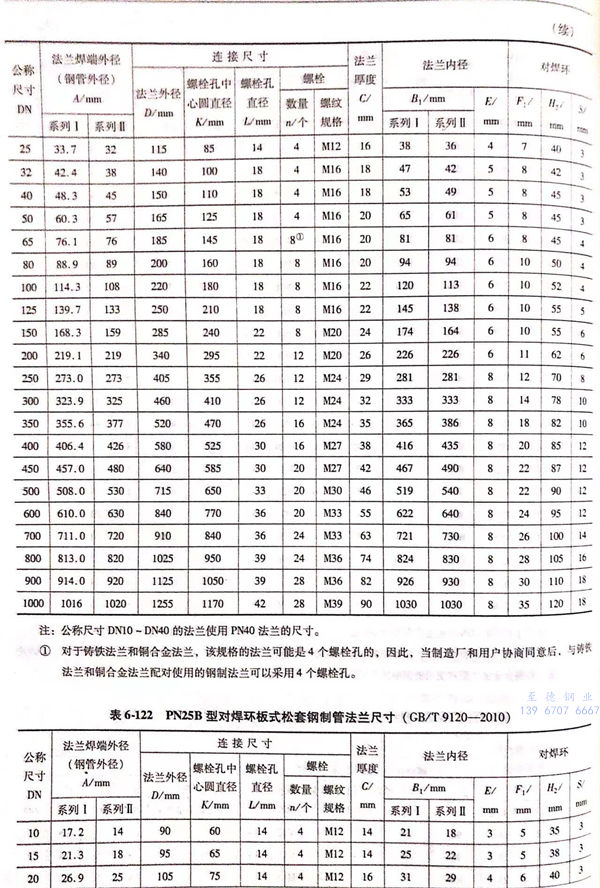

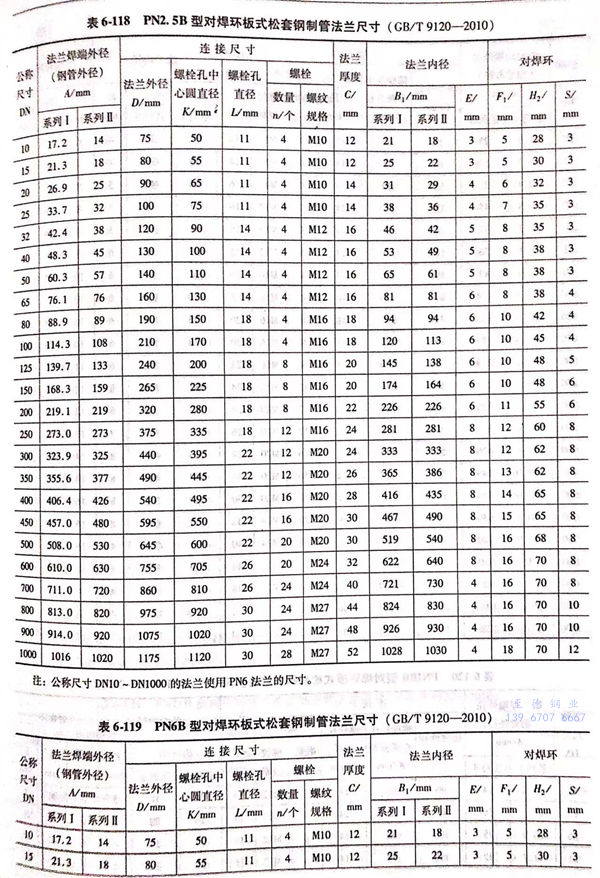

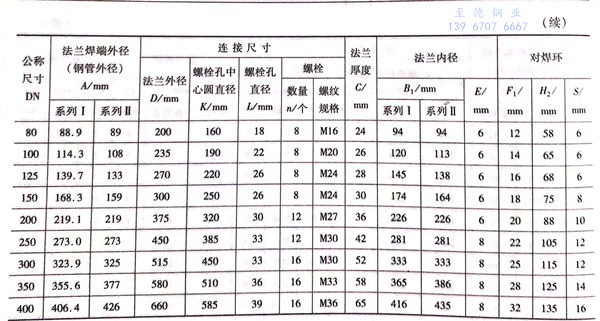

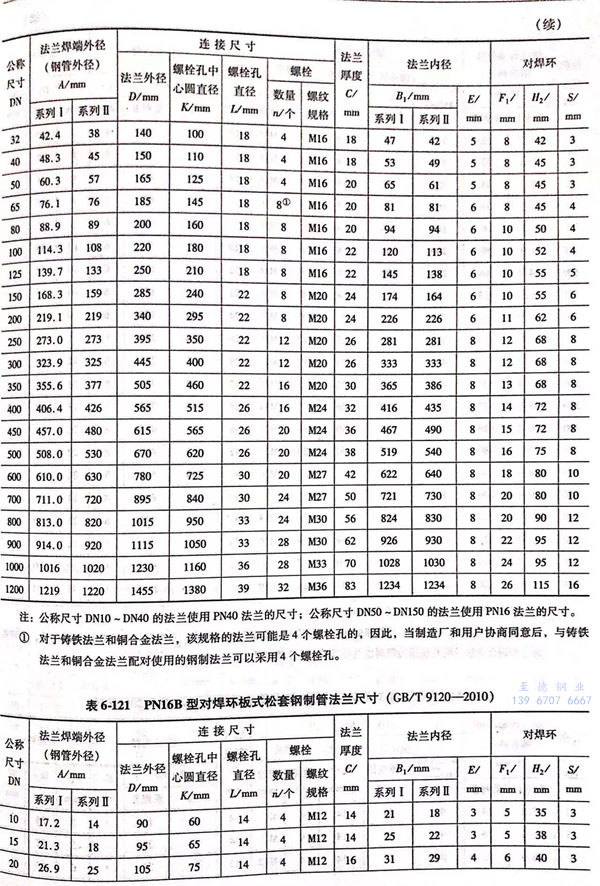

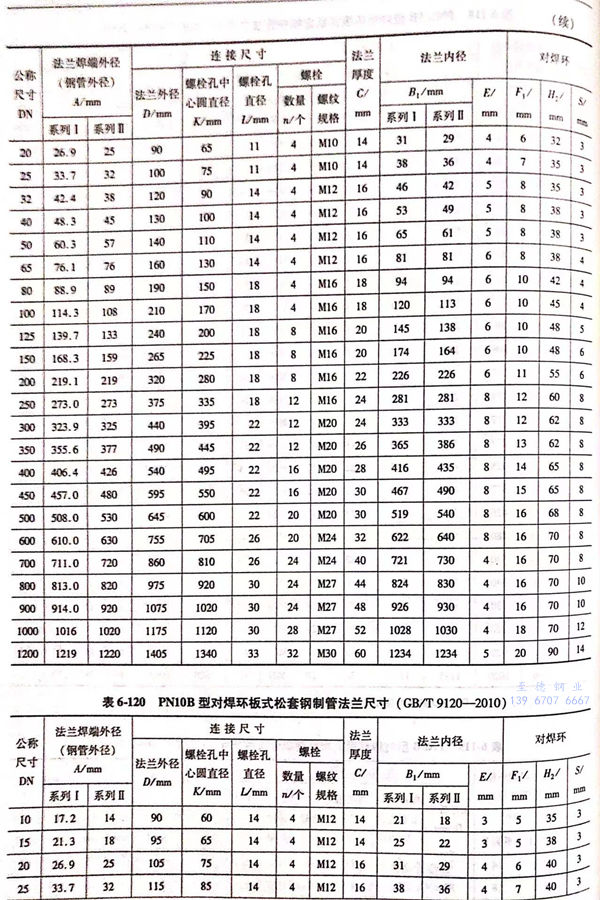

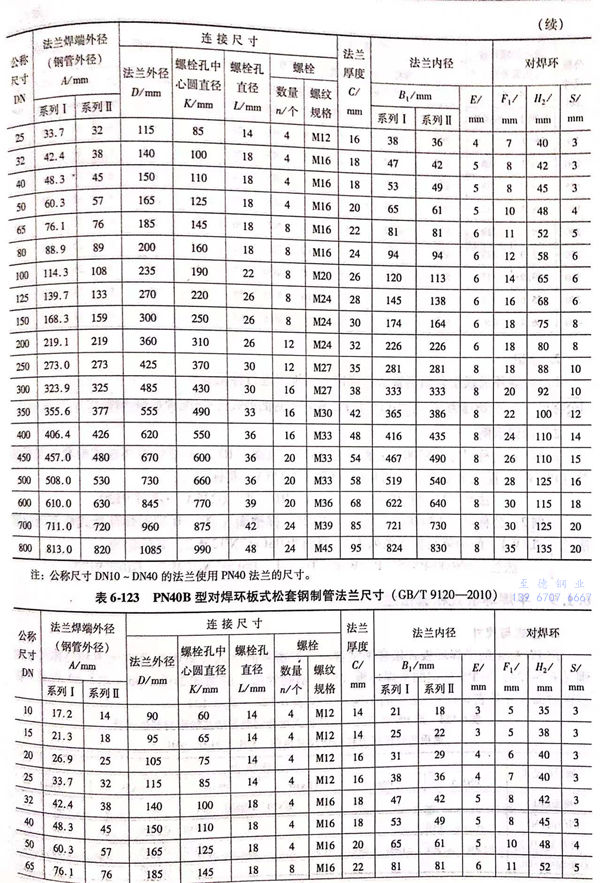

2. 用PN標記的B型對焊環板式松套鋼制管法蘭的型式如圖6-55所示；法蘭密封面尺寸見表6-113;法蘭結構尺寸或尺寸見表6-118~表6-123,當用戶選用的S值不同于表中數值時，應在訂貨時注明。




二、對焊環板式松套法蘭標記


1. 對焊環板式松套鋼制管法蘭應按下列規定進行標記：


  公稱尺寸 → 公稱壓力 → 法蘭型式代號（PL/W) → 密封面型式代號 → 配管系列 → 材料代號 → 標準編號


2. 標記示例


  示例 1 :  公稱尺寸DN300、公稱壓力PN16、突面（RF)A型對焊環板式松套鋼制管法蘭（PL/W)、配用米制管（系列Ⅱ)、材料為Q235A,其標記為：法蘭 DN300-PN16 PL/W-A RF Ⅱ Q235A GB/T 9120


  示例 2 :公稱尺寸DN600、公稱壓力PN25、榫槽面（TG)B型對焊環板式松套鋼制管法蘭（PL/W)、配用英制管（系列Ⅰ)、材料為06Cr17Ni12Mo,其標記為：法蘭 DN600-PN25 PL/W-B TG Ⅰ 06Cr17Ni12Mo2 GB/T 9120
