一、法蘭蓋型式與尺寸

1. 用PN標記的鋼制管法蘭蓋

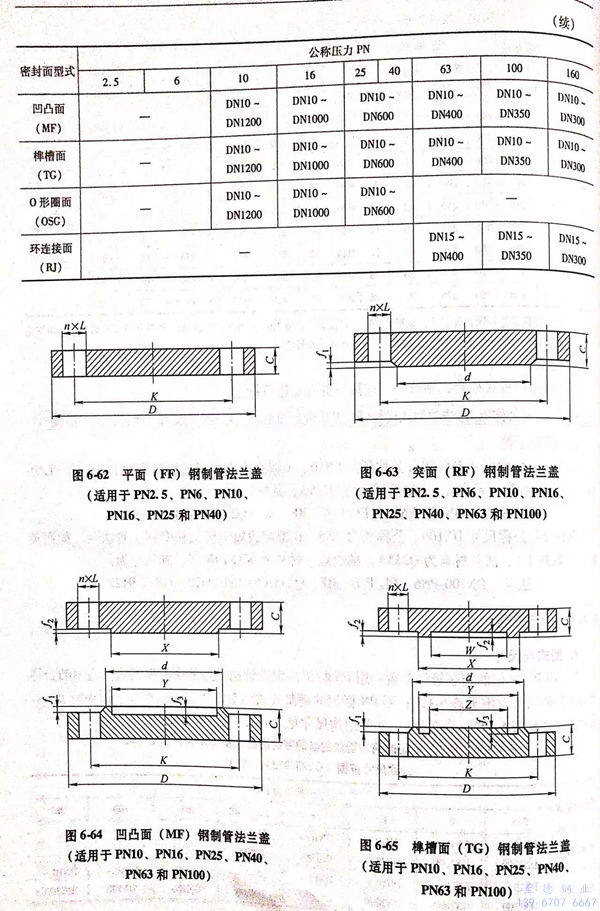

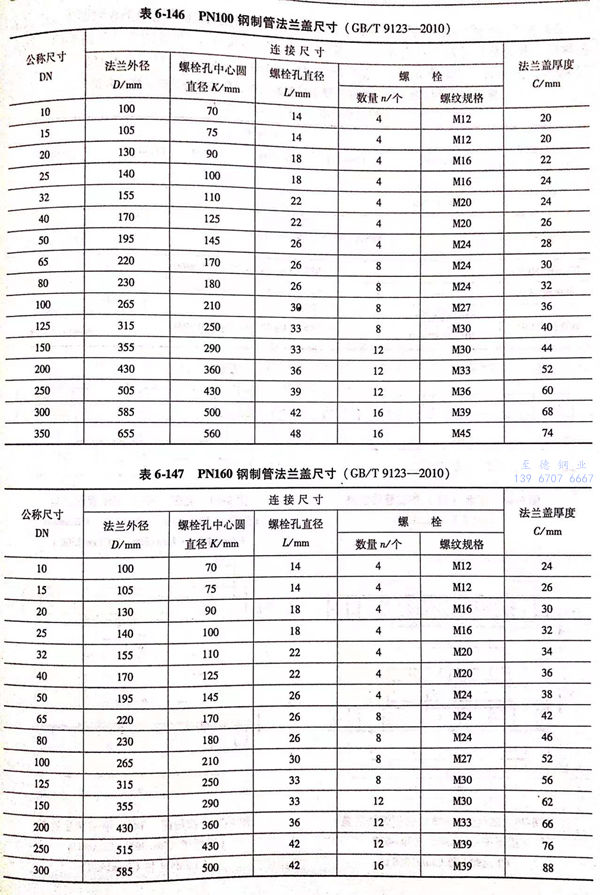

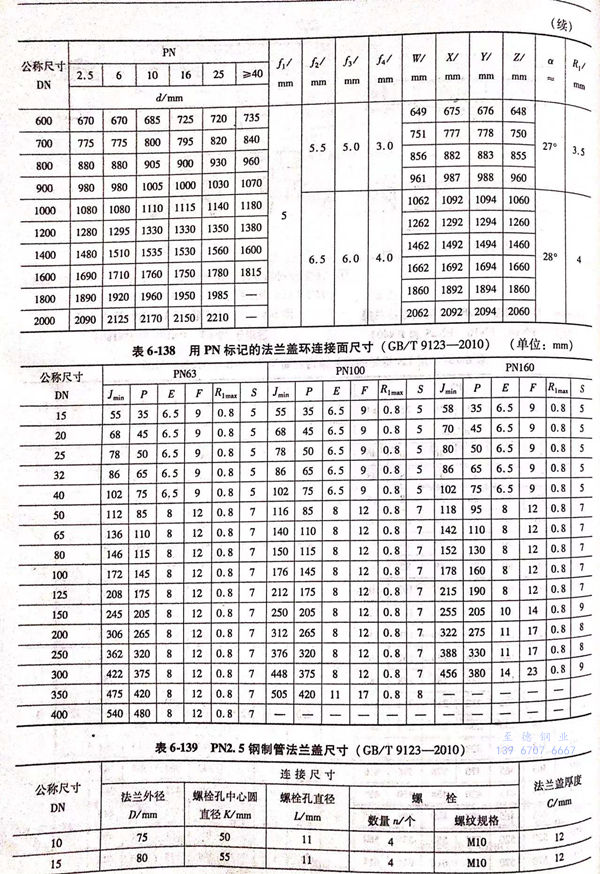

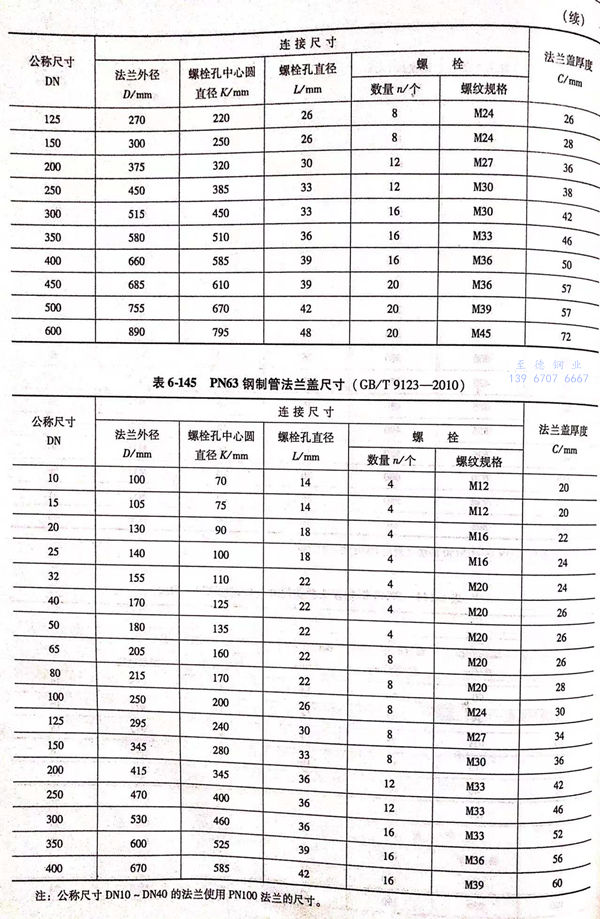

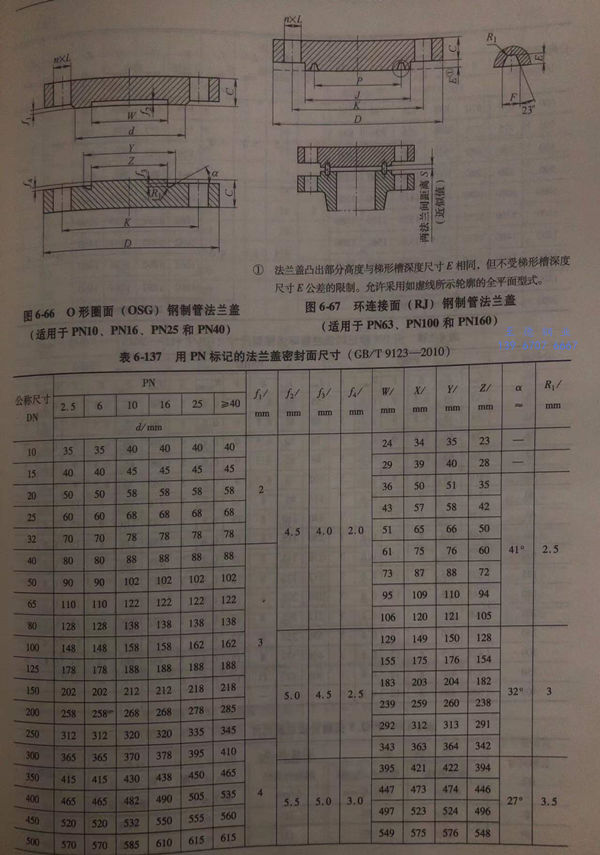

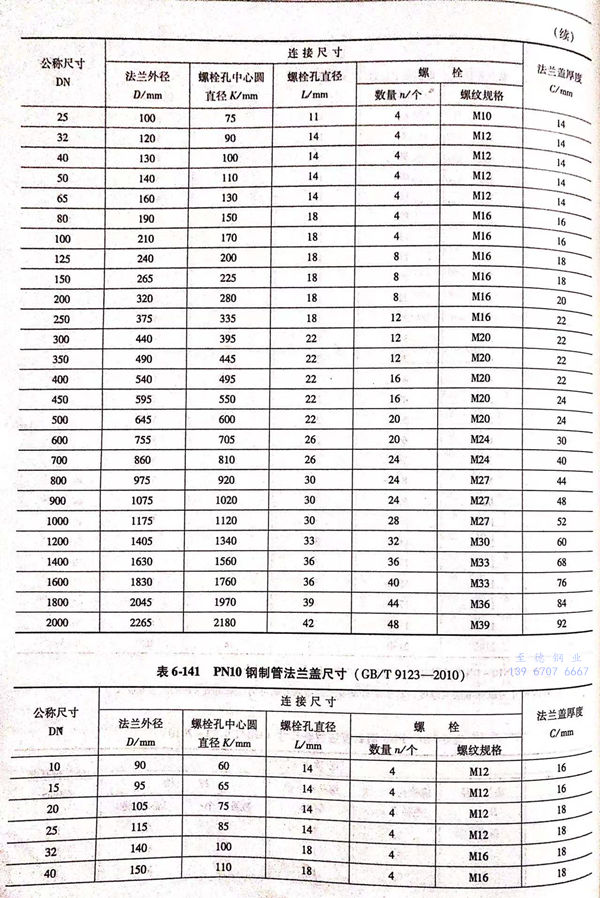

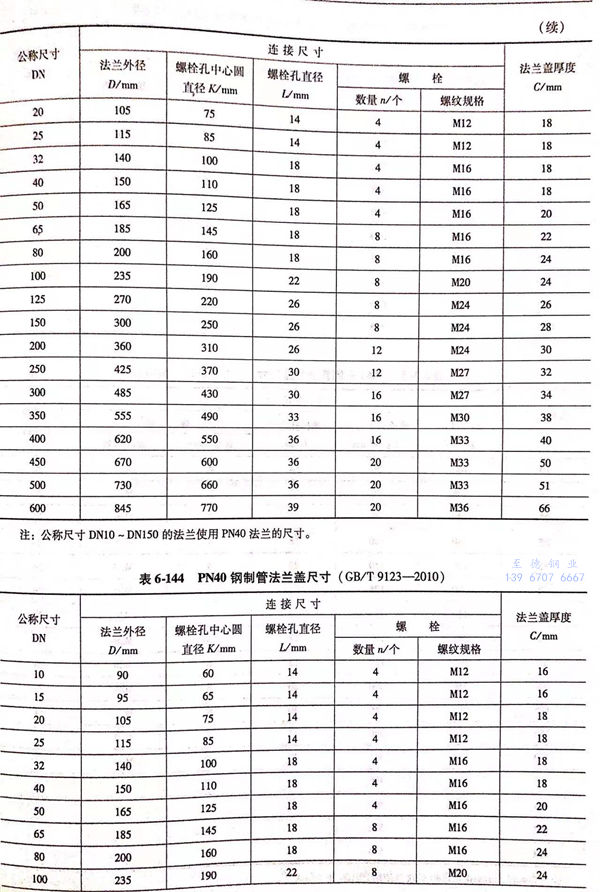

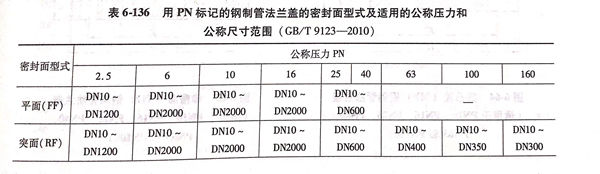

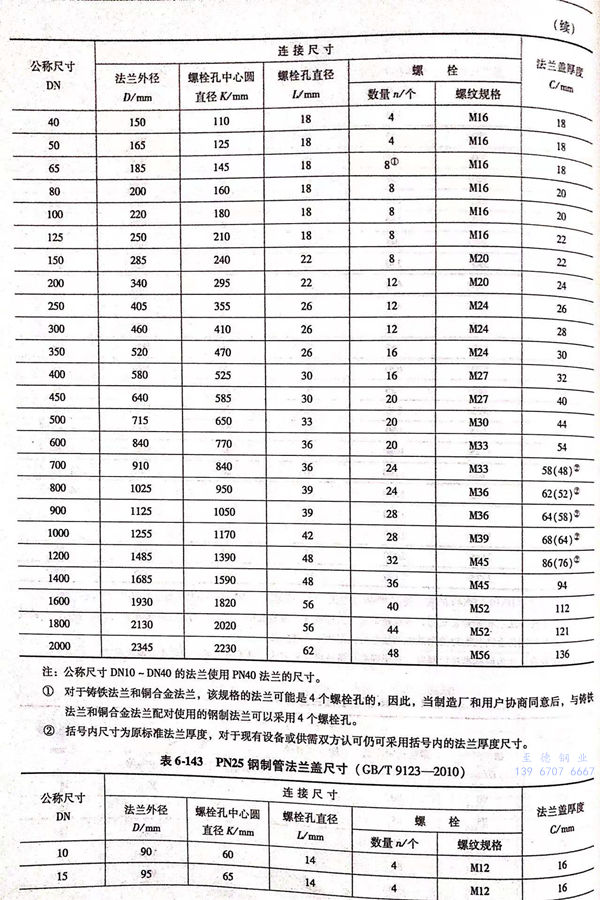

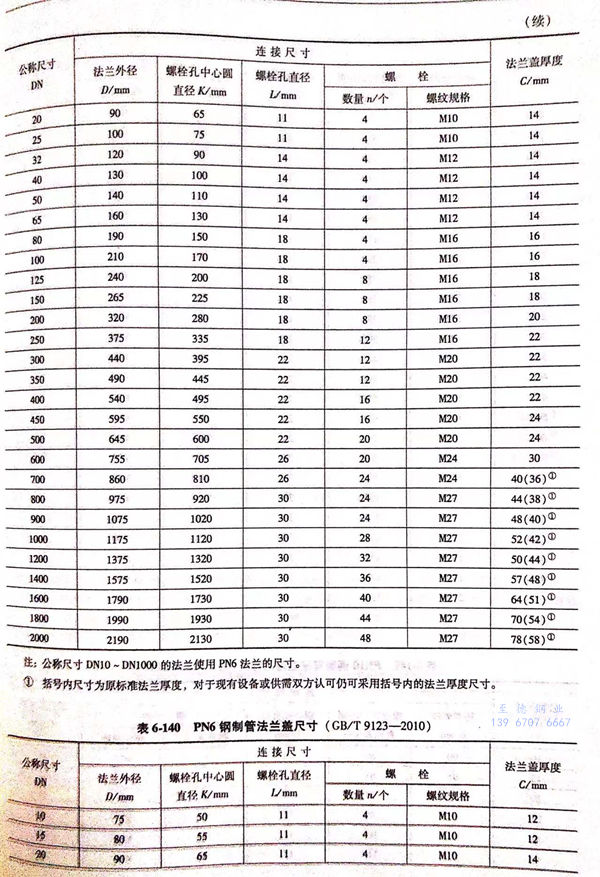

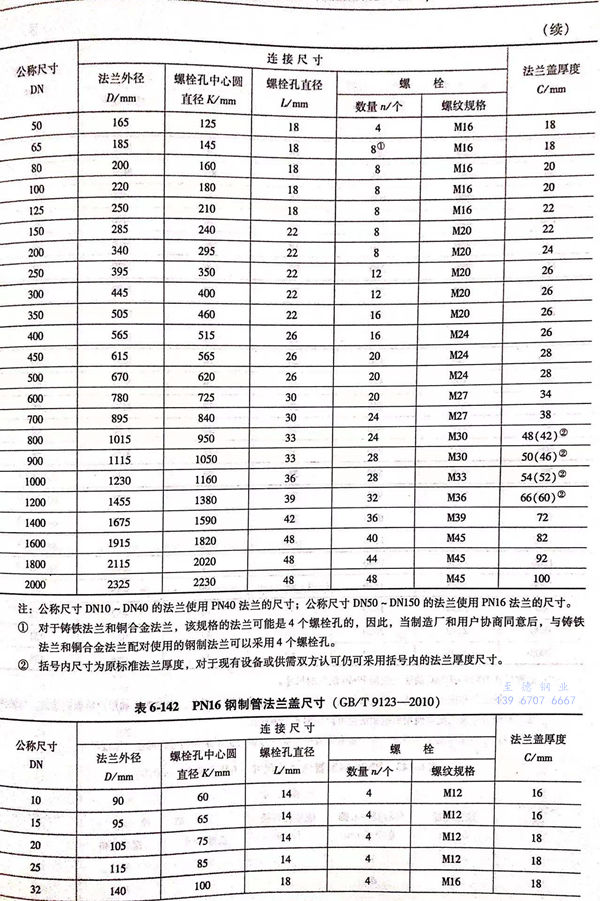

  用PN標記的鋼制管法蘭蓋的密封面型式及適用的公稱壓力和公稱尺寸范圍見表6-136;用PN標記的鋼制管法蘭蓋的型式如圖6-62~圖6-67所示，密封面尺寸見表6-137~表6-138,法蘭結(jié)構尺寸見表6-139~表6-147。

2. 用Class 標記的鋼制管法蘭蓋

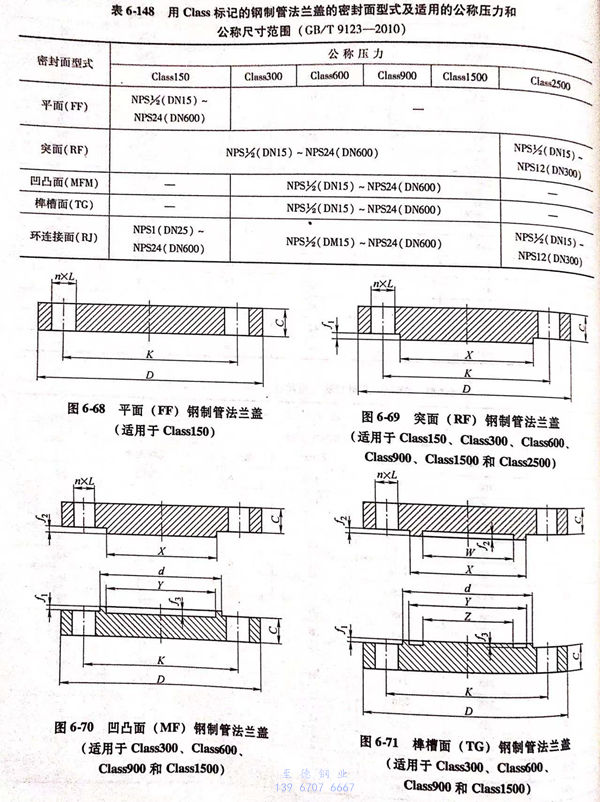

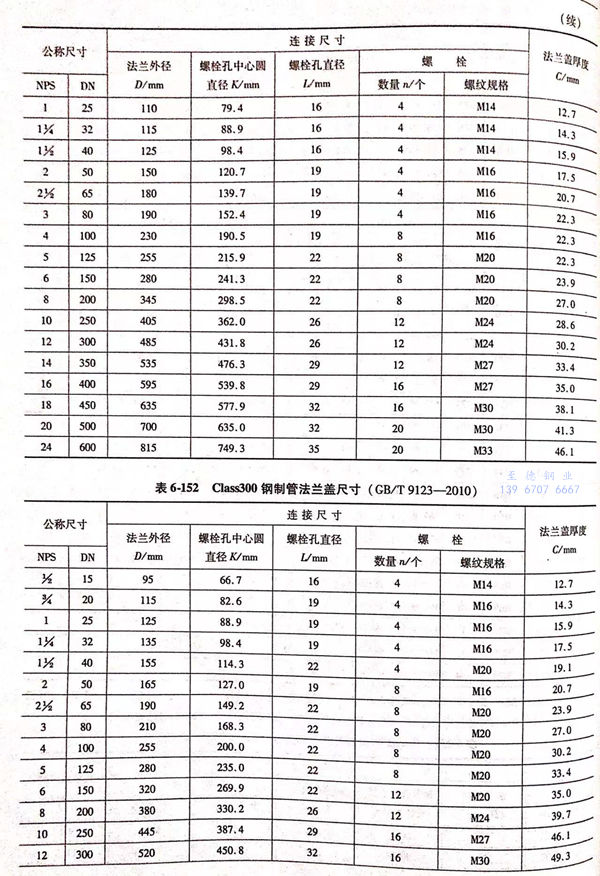

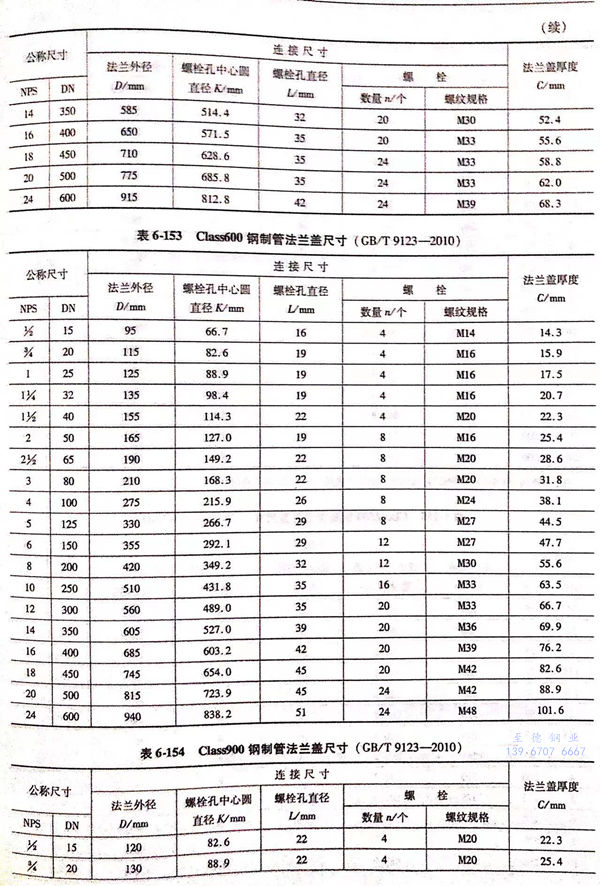

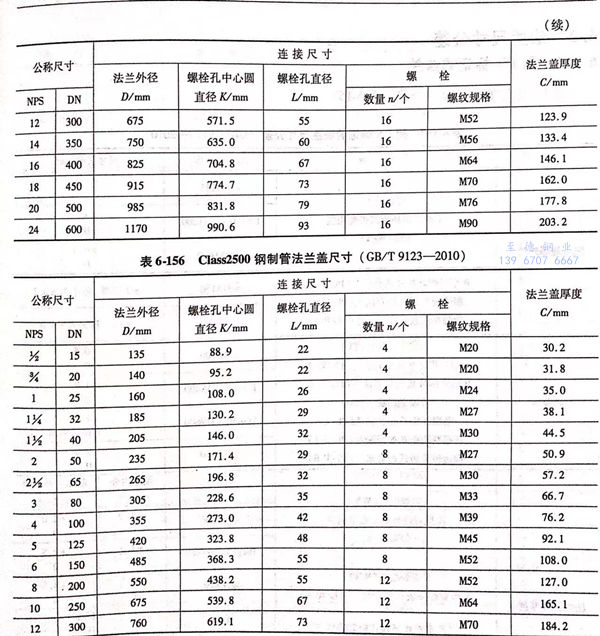

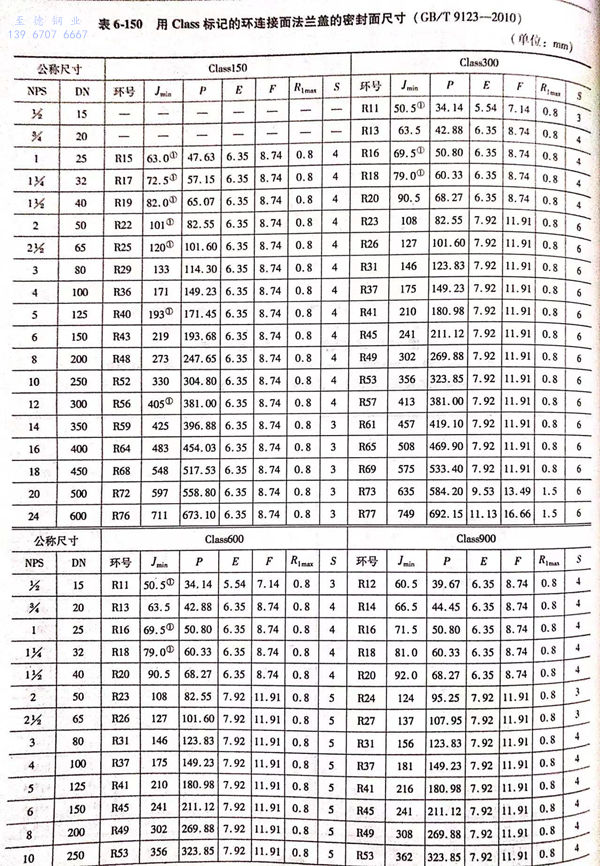

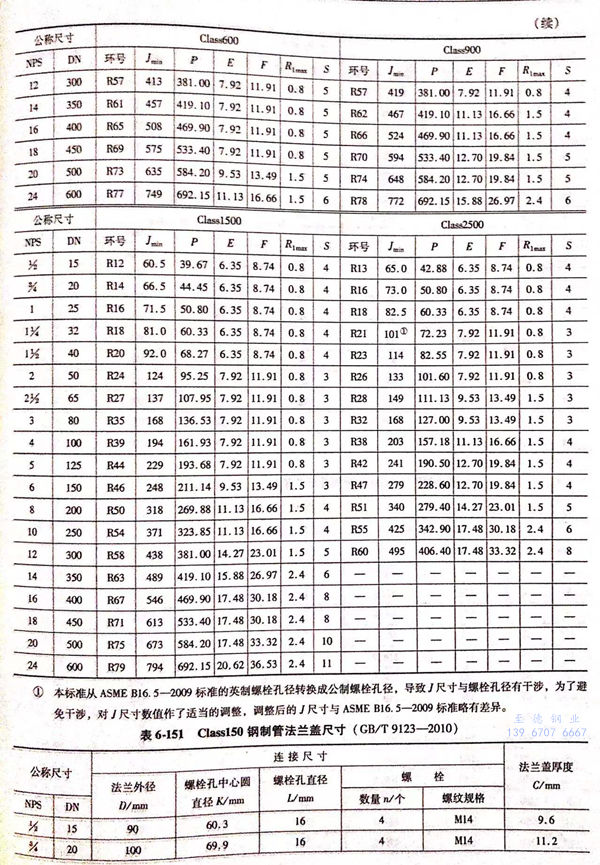

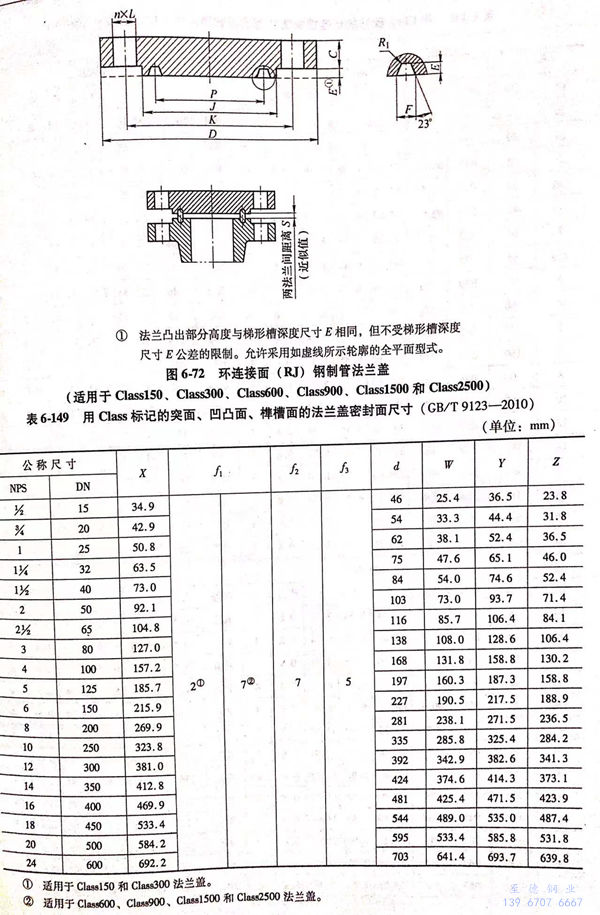

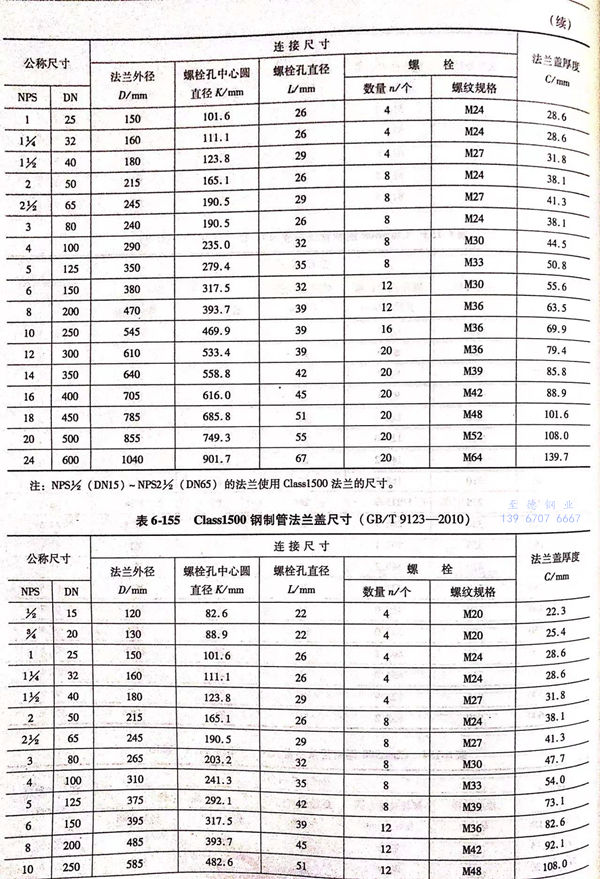

  用Class標記的鋼制管法蘭蓋的密封面型式及適用的公稱壓力和公稱尺寸范圍見表6-148;用Class 標記的鋼制管法蘭蓋的型式如圖6-68~圖6-72所示，密封面尺寸見表6-149~表6-150,法蘭結(jié)構尺寸見表6-151~表6-156。

二、法蘭蓋標記

1. 鋼制管法蘭蓋應按下列規(guī)定進行標記：

  公稱尺寸 → 公稱壓力 → 法蘭蓋代號（BL) → 密封面型式代號 → 材料代號 → 標準編號

2. 標記示例

  示例 1 : 公稱尺寸DN600、公稱壓力PN25、突面（RF)鋼制管法蘭蓋（BL)、材料為Q235A,其標記為：法蘭 DN600-PN25 BL RF Q235A  GB/T 9123

 示例 2 : 公稱尺寸NPS12(DN300)、公稱壓力 Class900、環(huán)連接面（RJ)鋼制管法蘭蓋（BL)、材料為06Cr19Ni10,其標記為：法蘭 NPS12(或DN300)-Class900 BL RJ 06Cr19Ni10  GB/T 9123
