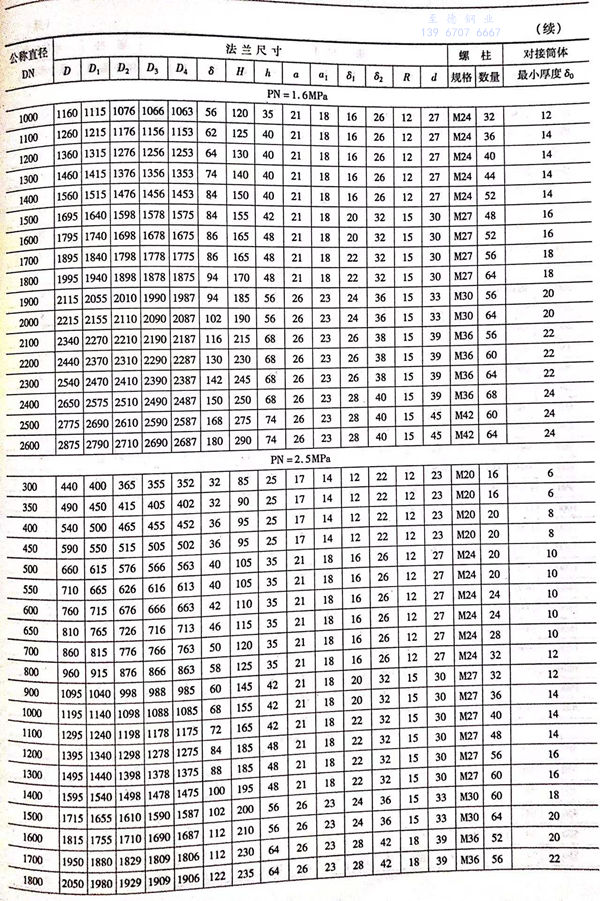

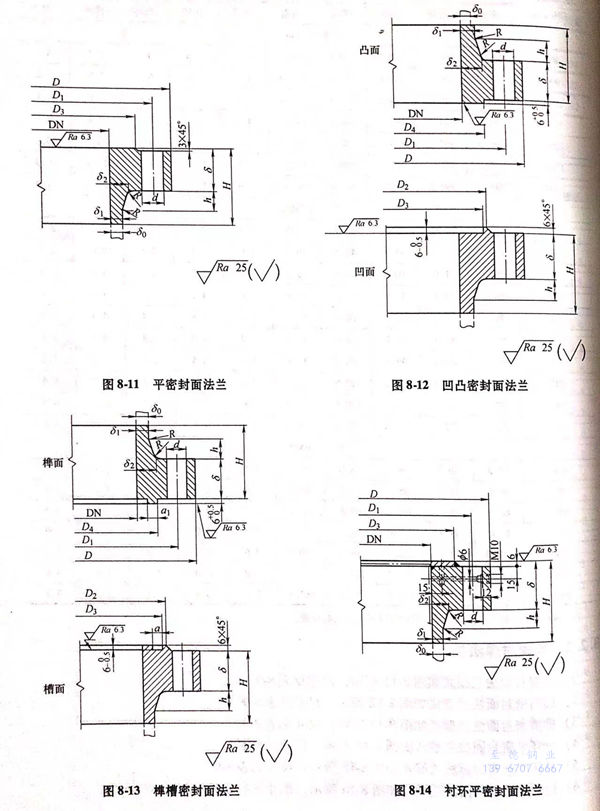

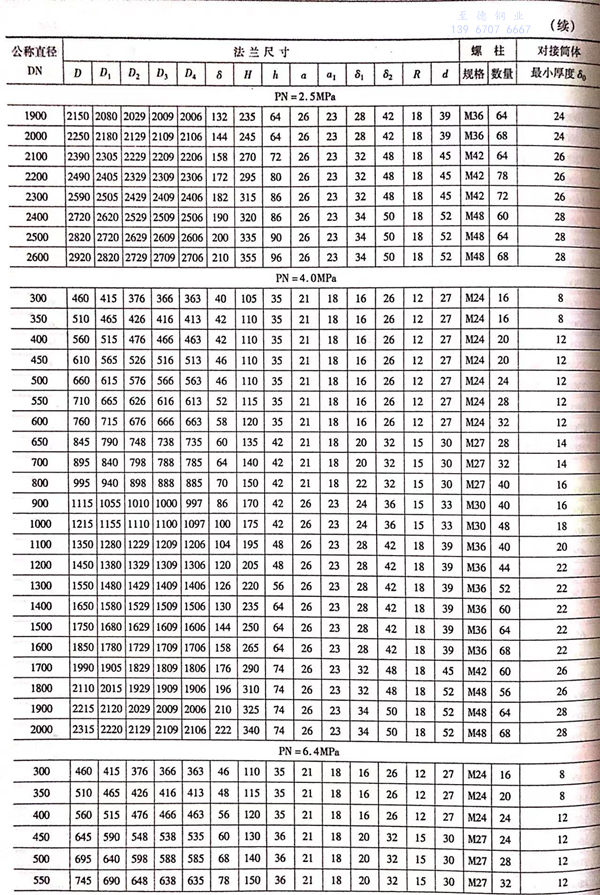

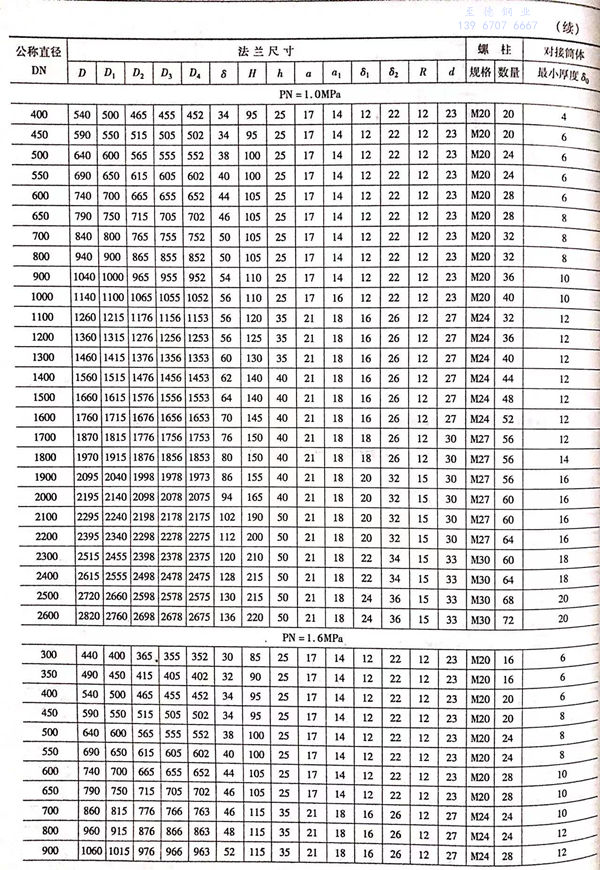

1. 平密封面法蘭型式如圖8-11所示,尺寸見表8-9。


2. 凹凸密封面法蘭型式如圖8-12所示,尺寸見表8-9。


3. 榫槽密封面法蘭型式如圖8-13所示,尺寸見表8-9。


4. 襯環(huán)平密封面法蘭型式如圖8-14所示,尺寸見表8-9。

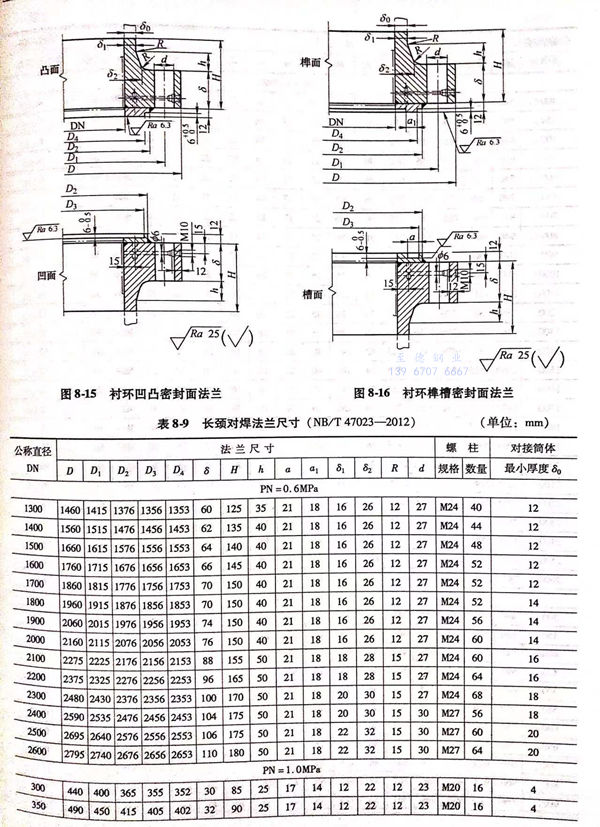

5. 襯環(huán)凹凸密封面法蘭型式如圖8-15所示,尺寸見表8-9。


6. 襯環(huán)榫槽密封面法蘭型式如圖8-16所示,尺寸見表8-9。

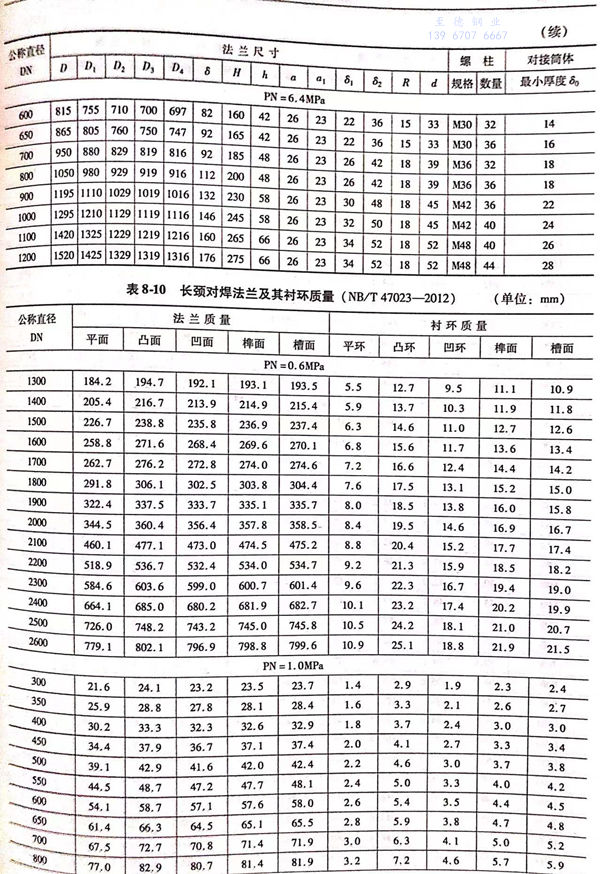

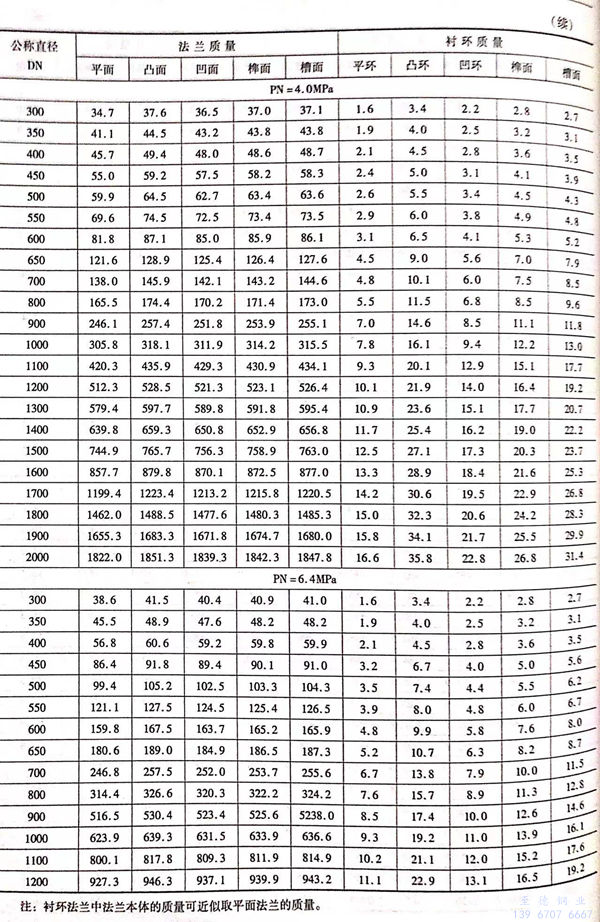

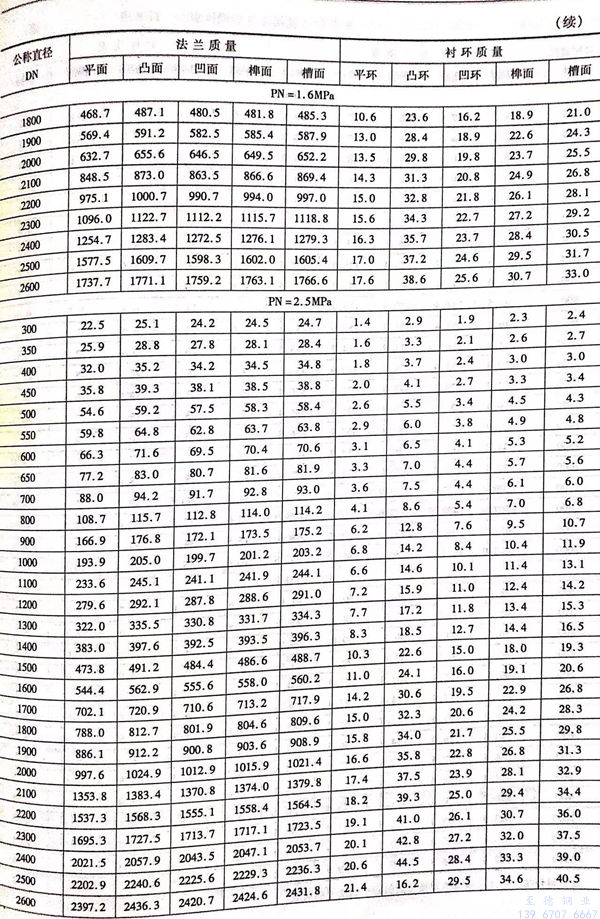

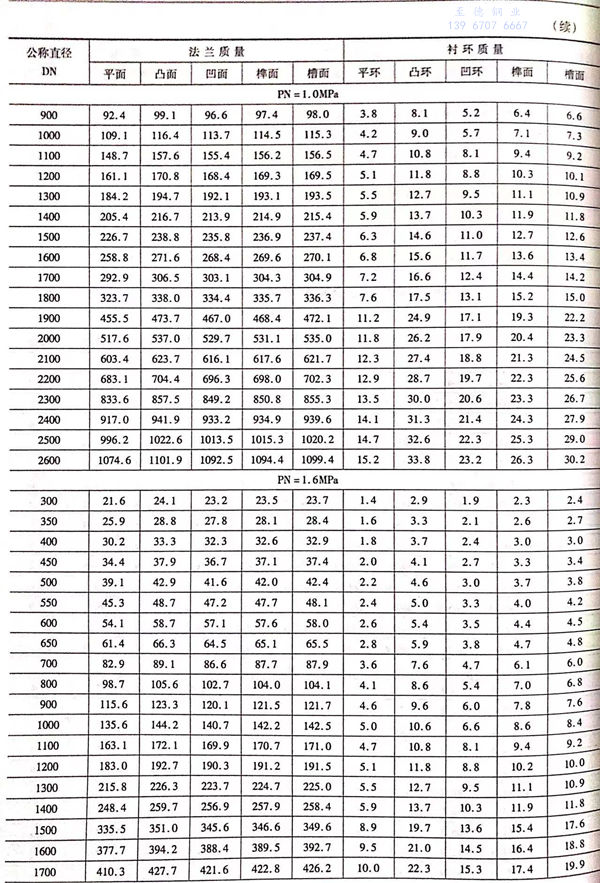

7. 長頸對焊法蘭及其襯環(huán)質量見表 8-10 。

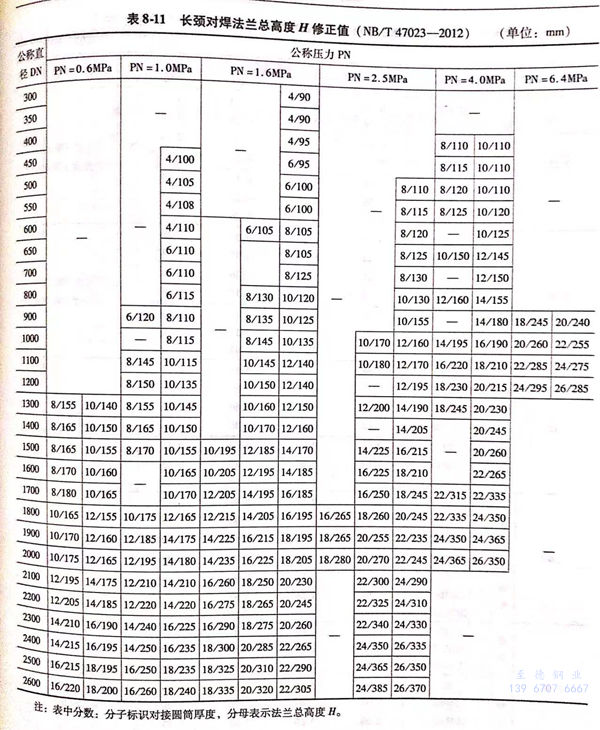

8. 長頸對焊法蘭總高度H修正值見表 8-11 。
