一、標記
1. 標記方法

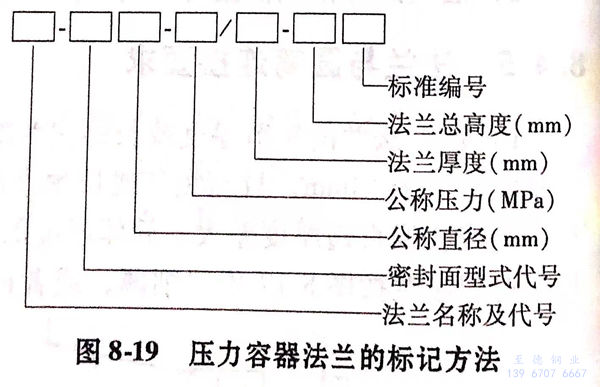

不銹鋼法蘭標記由七部分內容組成,其標記方法如圖8-19所示。
在圖8-19中,當不銹鋼法蘭厚度及法蘭高度均采用標準值時,此兩部分標記內容可省略。為擴充應用標準法蘭,允許修改法蘭厚度8、法蘭總高度H,但必須滿足GB150《鋼制壓力容器》中的不銹鋼法蘭強度計算要求。如有修改,兩尺寸均在法蘭標記中標明。
2. 標記示例
a. 標準法蘭:公稱壓力1.6MPa、公稱直徑800mm的襯環榫槽密封乙型平焊法蘭的榫面法蘭,且考慮腐蝕裕量為3mm(即應增加短節厚度2mm,δ1改為18mm)的標記:
法蘭 C-T 800-1.6 NB/T 47022-2012,并在圖樣明細表備注欄中注明δ1=18。
b. 修改尺寸的標準法蘭:公稱壓力 2:5MPa、公稱直徑1000mm的平面密封面長頸對焊法蘭,其中法蘭厚度改為78mm, 法蘭總高度仍為155mm的標記: 法蘭-RF 1000-2.5/78-155 NB/T 47023-2012。
c. 法蘭襯環材料由設計者決定。襯環材料應用括號標注在法蘭材料后或圖樣明細表備注欄中。如:16Mn(環06Cr19Ni9)
d. 乙型法蘭的短節材料與法蘭材料相同。如不相同,其強度級別應不低于法蘭材料,且應與法蘭材料間有良好的焊接性,并在圖樣明細欄中注明,標注方法按上述的規定,如:20R(短節16MnR).短節長度允許加長。加長后,法蘭厚度8及法蘭總高度H均應在法蘭標記中標明。
二、印記
不銹鋼法蘭成品需在法蘭外圓面上打上鋼印標記,其內容包括:鋼號、公稱直徑、公稱壓力、襯環材料、短節材料。短節材料應用括號標注在法蘭材料之后。
例:16MnR(環06Cr19Ni9)(短節16MnR)DN1000 PN1.00
