一、管法蘭連接用緊固件長度計算計算公式

1. 用Class 標記的法蘭（美洲體系法蘭）

a. 平面法蘭和突面法蘭

  螺栓長度：ι=2(C+ΔC)+m+z+Δι+t  （適用于Class≤150的平面和突面法蘭）

  螺柱長度：ι=2(C+ΔC)+2m+2z+Δι+t  （適用于除Class≤300的突面法蘭）

  螺柱長度：ι=2(C+ΔC)+2f+2m+2z+Δι+t  （適用于Class≥600的突面法蘭）

b. 松套法蘭

  螺栓長度：ι=2(C+ΔC)+2t2(2S2)+m+z+Δι+t   （適用于Class≤150的對焊環帶頸松套法蘭和翻邊環松套法蘭）

  螺栓長度：ι=2(C+ΔC)+2F+m+z+Δι+t  （適用于Class≤150的對焊環和平焊環板式松套法蘭）

  螺柱長度：ι=2(C+ΔC)+2t2+2m+2z+Δι+t  （適用于所有對焊環帶頸松套法蘭）

  螺柱長度：ι=2(C+ΔC)+2F+2m+2z+Δι+t  （適用于所有對焊環和平焊環板式松套法蘭）

c. 凹凸面和榫槽面法蘭

  螺柱長度：ι=2(C+ΔC)+2f1-f2+2m+2z+Δι+t （適用于所有凹凸面和榫槽面法蘭）

d. 環連接面法蘭

螺栓長度：ι=2(C+ΔC+E)+S+2m+2z+Δι  （適用于所有環連接面法蘭）

2. 用PN標記的法蘭（歐洲體系法蘭）

 a. 平面法蘭和突面法蘭

螺栓長度：ι=2(C+ΔC)+m+z+Δι+t （適用于PN≤16的平面和突面法蘭）

螺柱長度：ι=2(C+ΔC)+2m+2z+Δι+t  （適用于所有的突面法蘭）

 b. 松套法蘭

  螺栓長度：ι=2(C+ΔC)+2t2(2S2)+m+z+Δι+t  （適用于PN≤1.6的對焊環帶頸松套法蘭和翻邊環松套法蘭）

  螺栓長度：ι=2(C+ΔC)+2F+m+z+Δι+t  （適用于PN≤16的對焊環和平焊環板式松套法蘭）

  螺柱長度：ι=2(C+ΔC)+2t2+2m+2z+Δι+t  （適用于所有對焊環帶頸松套法蘭）

  螺柱長度：ι=2(C+ΔC)+2F+2m+2z+Δι+t  （適用于所有對焊環和平焊環板式松套法蘭）

 c. 凹凸面和榫槽面法

  螺柱長度：ι=2(C+ΔC)+2f1-f2+2m+2z+Δι+t  （適用于所有凹凸面和榫槽面法蘭）

 d. 環連接面法蘭

螺柱長度：ι=2(C+ΔC+E)+S+2m+2z+Δι （適用于所有環連接面法蘭）

式中：

   ι--緊固件（六角頭螺栓、雙頭螺柱和全螺紋螺柱）長度（見圖10-6~圖10-8);

   C-法蘭厚度，數值按相應的法蘭標準確定，單位為毫米;

   Δ_C-法蘭厚度偏差，數值按相應的法蘭標準確定，單位為毫米;

   f-突面法蘭的突面高度，數值按相應的法蘭標準確定，單位為毫米;

   f₁、f₂－凹凸面、榫槽面法蘭的凸面、榫面高度，數值按相應的法蘭標準確定，單位為毫米;

   F-對焊環和平焊環板式松套法蘭的焊環厚度，數值按相應的法蘭標準確定，單位為毫米;

   t₂-對焊環帶頸松套法蘭的對焊環厚度，數值按用戶訂貨要求確定，單位為毫米;

   S₂-翻邊環松套法蘭的翻邊環厚度，數值按相應的法蘭標準確定，單位為毫米;

   E-環連接面法蘭的凸臺高度，數值按相應的法蘭標準確定，單位為毫米;

   S-環連接面法蘭間近似距離，數值按表10-11或表10-12(或相應的法蘭標準）確定，單位為毫米;

   m-螺母最大厚度，數值按表10-13確定，與螺栓配合時用m1,與螺柱配合時用m2,單位為毫米;

   z-緊固件倒角端長度，數值按表10-13確定，單位為毫米;

   Δι-螺栓或螺柱的長度偏差，數值按表10-14 確定，單位為毫米;

   t-墊片厚度，一般取t=3mm.

二、管法蘭連接用緊固件長度技術有關參數

  1. 法蘭厚度偏差應為正值，其數值按相關標準的規定。

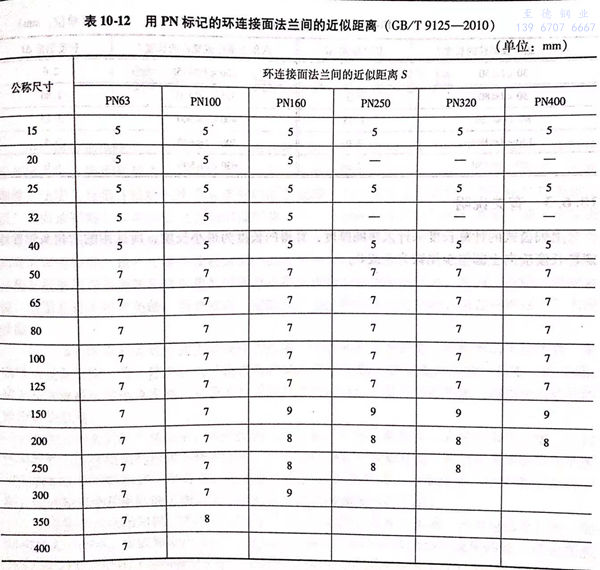

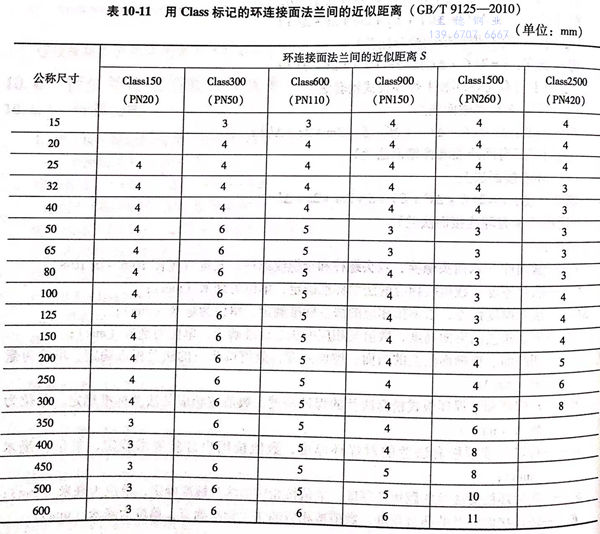

  2. 環連接法蘭間的近似距離見表10-11和表10-12.

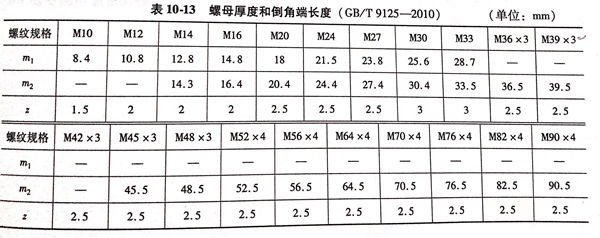

  3. 螺母最大厚度、緊固件倒角端長度見表 10-13。

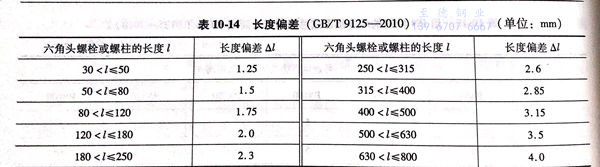

  4. 六角螺栓或螺柱的長度偏差見表 10-14。

三、管法蘭連接用緊固件長度計算有關說明

  上列公式的計算長度未計入墊圈厚度，算得的長度為最小長度，所選用的六角頭螺栓或螺柱長度應向上圓整至尾數為5或0。
