在高壓不銹鋼管道連接中,廣泛使用有孔及無孔透鏡墊密封結構。透鏡墊的密封面均為球面,與管道的錐形密封面相接觸,初始狀態為一環線。在預緊力作用下,透鏡墊在接觸處產生塑性變形,環線狀變成環帶狀,密封性能較好。由于接觸面是由球面和斜面自然形成,墊片易對中。透鏡墊片密封屬于強制密封,密封面為球面與錐面相接觸,易出現壓痕,零件的互換性較差。此外,墊片制造成本較高,加工也較困難。


 我國通用機械行業現行角式高壓閥門法蘭,也多采用透鏡墊密封,其適用公稱壓力為16.0MPa~32.0MPa,公稱通徑為3~200mm,使用溫度為-30~200℃。



一、金屬透鏡墊型式與尺寸

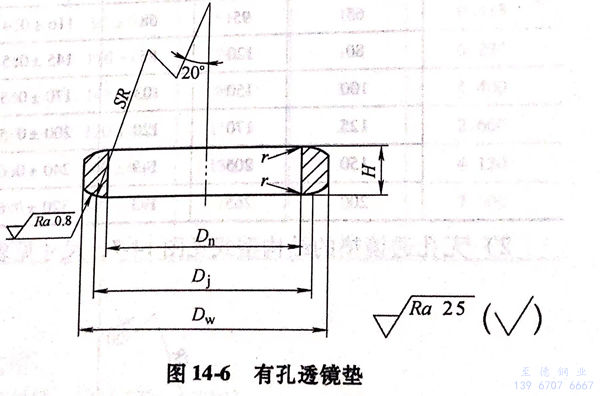

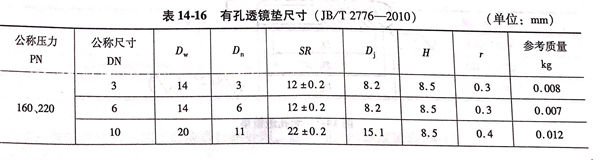

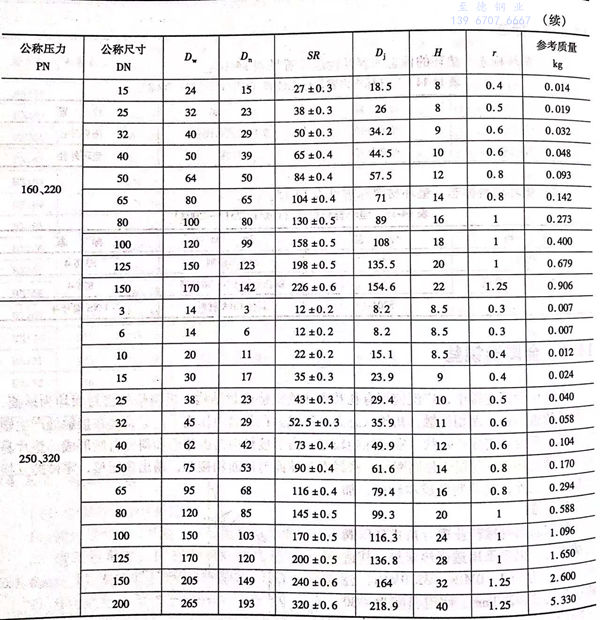

1. 有孔透鏡墊的結構型式見圖14-6,尺寸見表14-16。

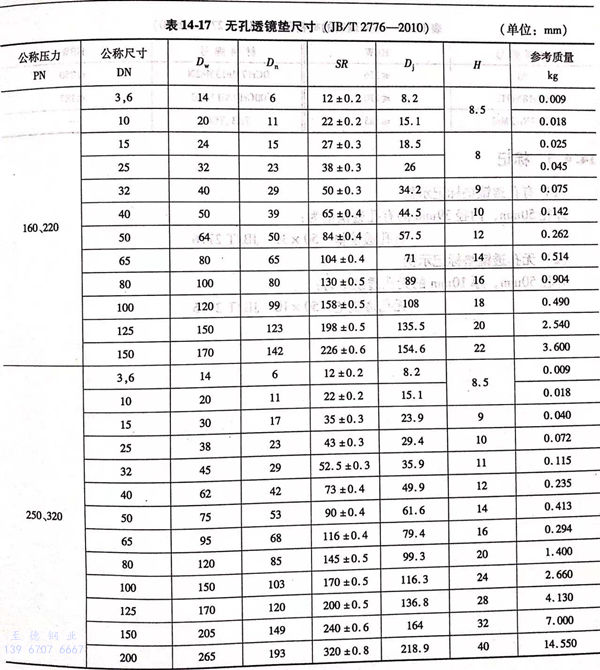

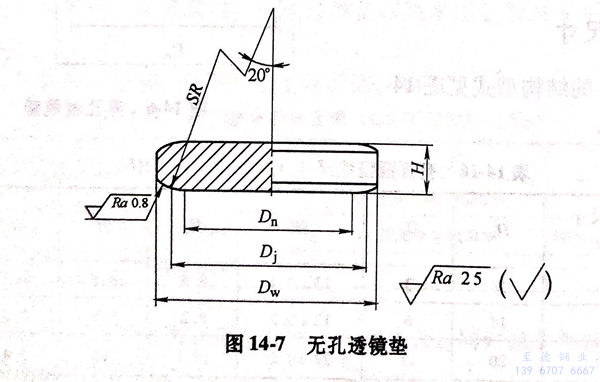

2. 無孔透鏡墊的結構型式見圖14-7,尺寸見表14-17。





二、金屬透鏡墊技術要求

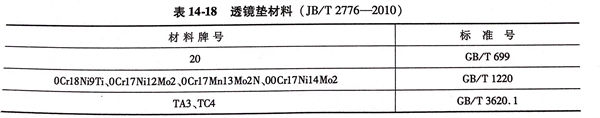

1. 透鏡墊材料可按表 14-18 的規定選用。

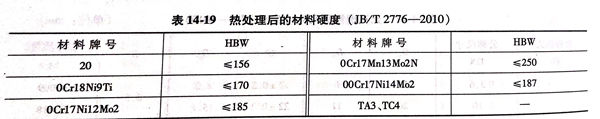

2. 透鏡墊材料經加工后應進行熱處理,熱處理后的硬度見表 14-19。





三、金屬透鏡墊標記


1. 有孔透鏡墊標記示例


  外徑50mm,內徑39mm的有孔透鏡墊為: 有孔透鏡墊  50×39  JB/T 2776


2. 無孔透鏡墊標記示例


  外徑50mm,厚10mm的無孔透鏡墊為:無孔透鏡墊  50×10  JB/T 2776
