金屬齒形墊片也是一種實體金屬墊片，墊片的剖切面呈鋸齒形，齒距t=1.5~2mm,齒高h(yuǎn)=0.65~0.85mm,齒頂寬度c=0.2~0.3mm.在密封面上車削若干個同心圓，其齒數為7~16,視墊片的規格大小而定。金屬齒形墊片的結構型式有基本型、帶外環型、帶內環型及帶內外環型四種，比較常見的結構為基本型。由于金屬齒形墊片密封表面接觸區的V型肋形成許多具有壓差的空間線接觸，所以密封可靠，使用周期長。和一般金屬墊片相比，這種墊片需要的壓緊力較小。金屬齒形墊片的缺點是，在每次更換墊片時，都要對兩法蘭密封面進行加工，因而費時費力。另外，墊片使用后容易在法蘭密封面上留下壓痕，故一般用于較少拆卸的部位。金屬齒形墊片適用的公稱壓力為1.6~25.0MPa.
一、金屬齒形墊片型式、尺寸與公差
1. 型式與尺寸

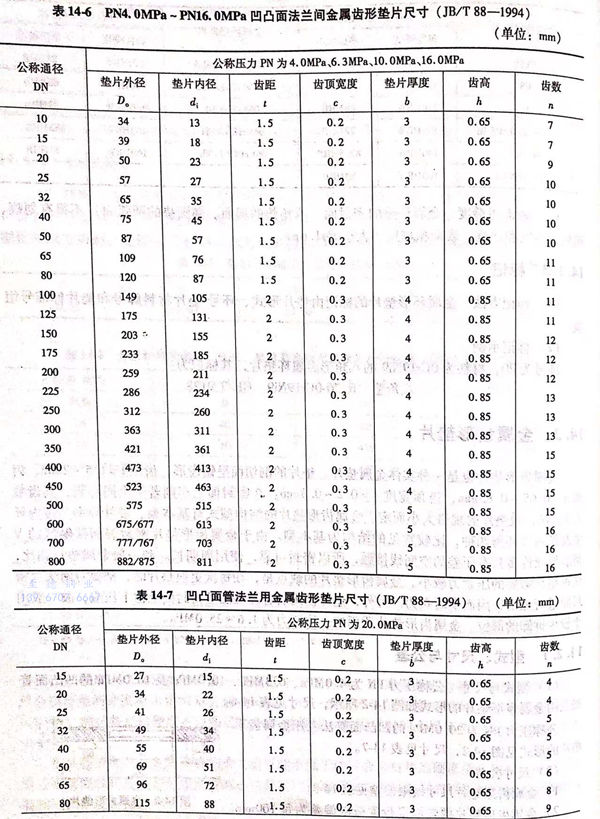

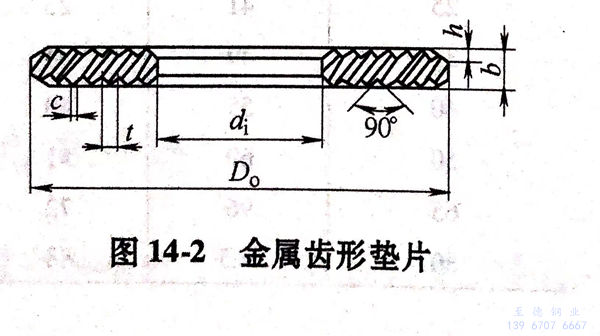

公稱壓力PN為4.0MPa、6.3MPa、10.0MPa及16.0MPa的凹凸面管法蘭用金屬齒形墊片的形式如圖14-2所示，尺寸見表14-6。

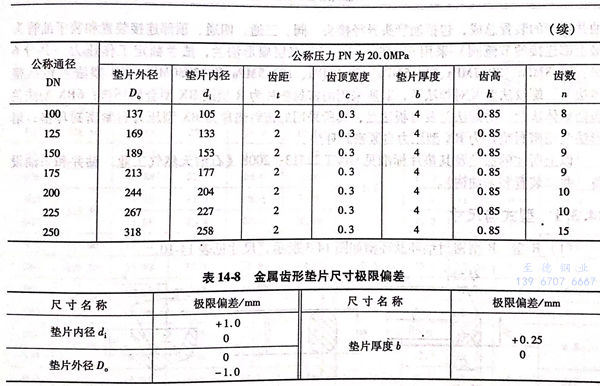

公稱壓力PN為20.0MPa的凹凸面管法蘭用金屬齒形墊片的形式見圖14-2,尺寸見表14-7。
2. 尺寸公差
a. 金屬齒形墊片尺寸極限偏差見表14-8.
b. 金屬齒形墊片兩端面平行度極限偏差為每100mm直徑長度不大于0.1mm。
二、金屬齒形墊片技術要求
1. 材料
金屬齒形墊片材料及適用的溫度范圍見表14-9,材料的其他技術要求應符合相應標準的規定。
2. 表面粗糙度
金屬齒形墊片齒頂平面的表面粗糙度不大于Ra1.6μm.
三、金屬齒形墊片標記
1. 標記方法
金屬齒形墊片標記由公稱通徑、公稱壓力、材料及標準編號等部分組成。
2. 標記示例
公稱通徑100mm、公稱壓力6.3MPa、材料為0Cr19Ni9的凹凸面管法蘭用金屬齒形墊片的標記為： 齒形墊 100-63 0Cr19Ni9 JB/T 88-1994
