金屬沖齒板柔性石墨復合墊片是由沖齒的金屬齒板或沖孔金屬芯板與柔性石墨粒子復合壓制而成的密封墊片，它通常由金屬沖齒板與柔性石墨板材復合成的柔性石墨復合增強板裁制成所需的形狀。這種墊片可制成帶不銹鋼或碳鋼內包邊或外包邊的形式。墊片的主要特點是：有良好的耐高、低溫，耐腐蝕，耐輻射等性能，強度高，能在高壓工況下使用，安裝時所需的預緊力比使用金屬墊片或金屬纏繞墊片的小。由于柔性石墨具有可塑性和良好的充填性，使用這種墊片時對相配法蘭密封面不需要進行精密加工，對法蘭密封面上制有“水線”的溝槽也能適應，相對來說比較經濟。


  金屬沖齒板柔性石墨復合墊片主要用于各種管道、閥門、泵、壓力容器、換熱器等法蘭連接處的密封部位。這種墊片的使用溫度范圍為-200~800℃;最高使用壓力為11.0MPa;最小預緊比壓y=30MPa;墊片系數m=2.


一、型式、尺寸與公差


1. 墊片型式與代號

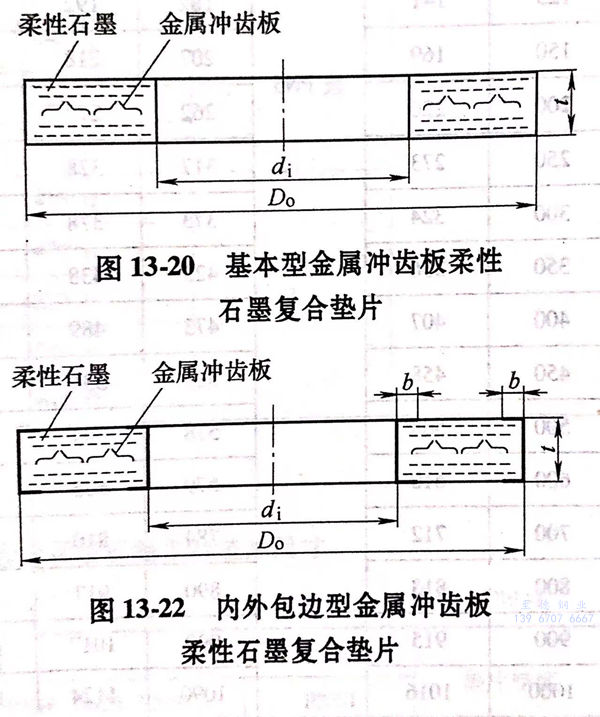

  a. 基本型金屬沖齒板柔性石墨復合墊片的形式如圖13-20所示，代號為A.


圖 20.jpg

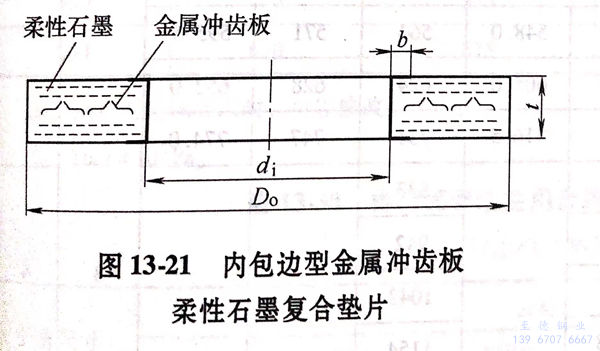

  b. 內包邊型金屬沖齒板柔性石墨復合墊片的形式如圖13-21所示，代號為B。


圖 21.jpg

  c. 內外包邊型金屬沖齒板柔性石墨復合墊片的形式如圖13-22所示，代號為C。


  d. 與墊片相配合的法蘭密封面代號按GB/T9112-2010《鋼制管法蘭 類型與參數》的規定。


2. 墊片尺寸

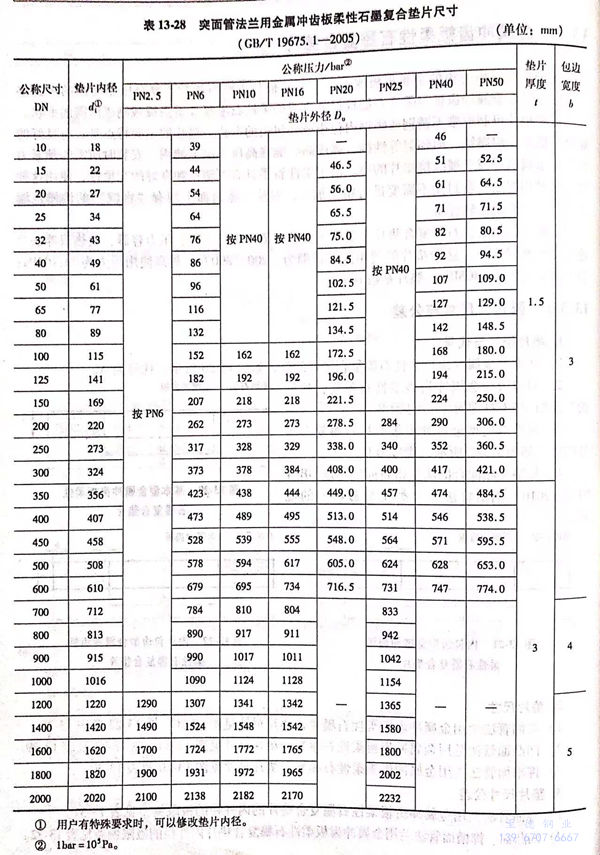

 a. 突面管法蘭用金屬沖齒板柔性石墨復合墊片尺寸見圖13-20~圖13-22及表13-28.

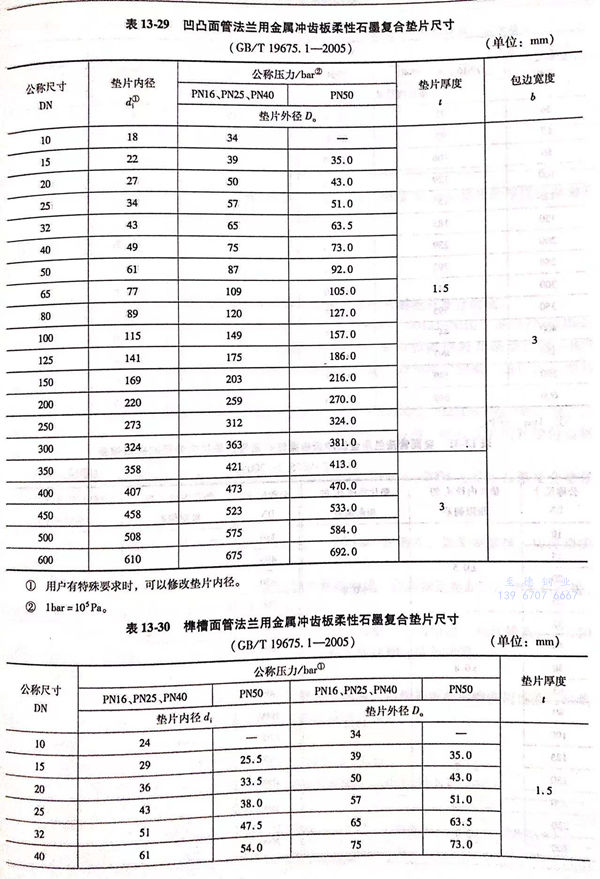

 b. 凹凸面管法蘭用金屬沖齒板柔性石墨復合墊片尺寸見圖13-20~圖13-22及表13-29.





 c. 榫槽面管法蘭用金屬沖齒板柔性石墨復合墊片尺寸見圖13-20及表13-30.


3. 墊片尺寸公差

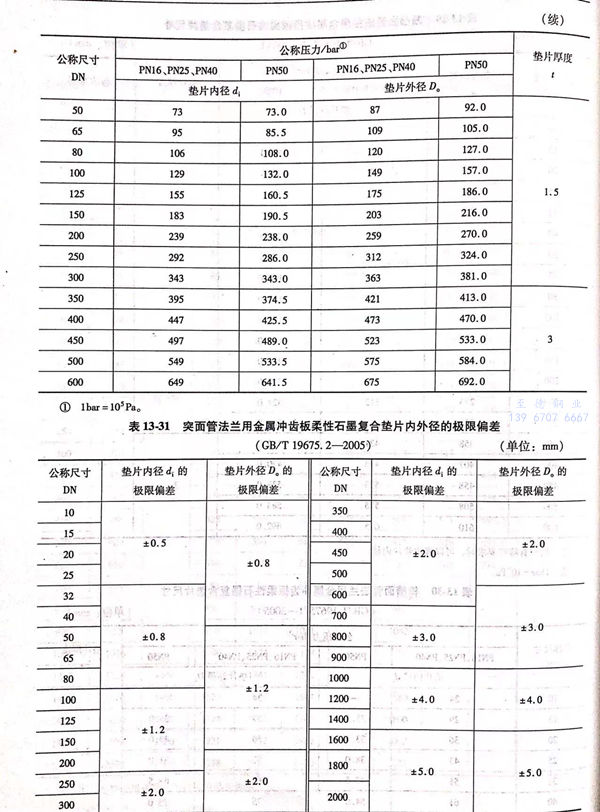

 a. 突面管法蘭用金屬沖齒板柔性石墨復合墊片的內外徑的極限偏差見表13-31.


 b. 凹凸面、榫槽面管法蘭用金屬沖齒板柔性石墨復合墊片內外徑的極限偏差見表13-32.




 c. 厚度為1.5mm墊片的厚度極限偏差為±0.15mm;厚度為3mm墊片的厚度極限偏差為±0.20mm.同一墊片的厚度差不應大于0.15mm.



二、技術要求


1. 材料


a. 金屬沖齒板柔性石墨復合墊片由金屬沖齒板與柔性石墨板材復合而成。


b. 常用金屬沖齒板材料為低碳鋼和0Cr18Ni9、00Cr19Ni10、0Cr17Ni12Mo2、00Cr17Ni14Mo2等。其性能應符合 GB/T 2520-2008《冷軋電鍍錫鋼板及鋼帶》和GB/T3280-2007《不銹鋼冷軋鋼板和鋼帶》等相應標準的規定。經與用戶協商，也可以采用其他沖齒板材料。


c. 常用包邊材料為06Cr19Ni9、022Cr19Ni10、0Cr17Ni12Mo2、022Cr17Ni12Mo2等。其性能應符合GB/T 3280-2007等相應標準的規定。經與用戶協商，也可以采用其他包邊材料。


d. 金屬沖齒板柔性石墨復合板材的性能應符合JB/T 6628-2008《柔性石墨復合增強（板）墊》的規定。


2. 制造


 a. 墊片應由整張復合板切割制成。外徑大于1000mm的墊片，如需要拼接，應征得需方同意。



 b. 厚度3mm的墊片可由厚度1.5mm的墊片粘貼而成，但應保證粘貼后的墊片在運輸、儲存和安裝使用過程中不發生分層和錯位現象。



 c. 墊片包邊應平整，公稱尺寸小于或等于DN150的墊片，內包邊不允許接頭；DN150以上的墊片，內包邊只允許有一個接頭。焊點不應有未熔合和過熔等缺陷。


3. 外觀


墊片表面應平整、無翹曲變形，不允許有裂紋、褶皺、劃傷等可能影響使用性能的缺陷存在。邊緣切割應整齊，金屬沖齒板與柔性石墨層應結合良好。


4. 性能

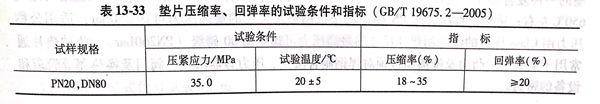

 a. 墊片的壓縮率和回彈率的試驗條件和指標見表13-33.



 b. 墊片應力松弛率的試驗條件和指標見表 13-34。



 c. 墊片泄漏率的試驗條件和指標見表 13-35。




三、標記

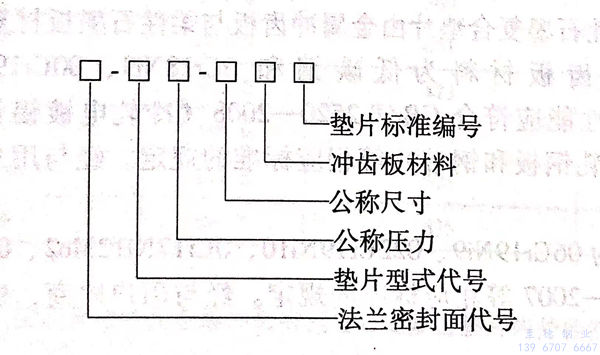

1. 標記方法


雜 4.jpg


2. 標記示例


 a. PN10,DN100,金屬沖齒板材料為06Cr19Ni9的突面管法蘭用內外包邊型柔性石墨復合墊片，標記為：RF-C PN10-DN100 06Cr19Ni9 GB/T 19675.1-2005


 b. PN25,DN200,金屬沖齒板材料為06Cr19Ni9的凹凸面管法蘭用內包邊型柔性石墨復合墊片，標記為：MF-B PN25-DN200 06Cr19Ni9 GB/T 19675.1-2005


 c. PN50,DN300,金屬沖齒板材料為06Cr19Ni9的榫槽面管法蘭用基本型柔性石墨復合墊片，標記為：TG-A PN50-DN300 06Cr19Ni9 GB/T 19675.1-2005
