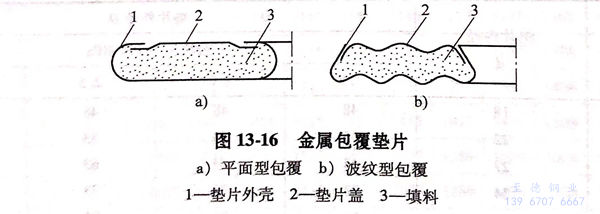

金屬包覆墊片是以非金屬材料為芯材，切成所需的形狀，外面包以厚度為0.25~0.5mm的金屬薄板組成的一種復合墊片。按包覆狀態，一般分為平面型包覆和波紋型包覆兩種，如圖13-16所示。
金屬薄板可根據材料的彈塑性、耐熱性和耐蝕性選取。其材料主要有黃銅、鋁、軟鋼、不銹鋼、鈦和蒙乃爾合金等；作為包覆墊片中的芯材，一般有石棉板或石棉橡膠板、聚四氟乙烯、柔性石墨板材以及碳纖維或陶瓷纖維等。
金屬包覆墊片的主要特點是：具有與包覆金屬相同的耐蝕性和相近的耐熱性，非金屬柔性填充材料使墊片能在較低的壓緊力下達到較好的密封效果。此外，這種墊片還能制成各種形式的異形墊片，例如橢圓形、方形、帶筋形或更復雜的形狀，以滿足各種換熱器管箱和非圓形壓力容器密封的需要。與非金屬軟墊片相比，這種墊片在經常拆卸的條件下不易損壞、不污染、不腐蝕法蘭密封面，而且具有較高的強度。
一、型式與代號
1. 型式
a. 管法蘭用金屬包覆墊片的型式分為平面型（F型）及波紋型（C型）兩種。
b. 壓力容器法蘭用金屬包覆墊片的型式為平面型一種。
2. 代號

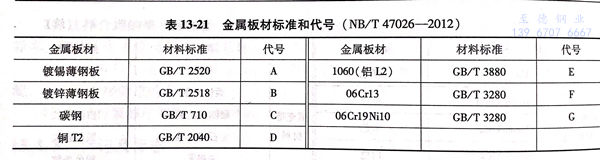

金屬包覆墊片外殼用金屬板材的標準和代號，見表13-21.
二、尺寸
1. 平面型

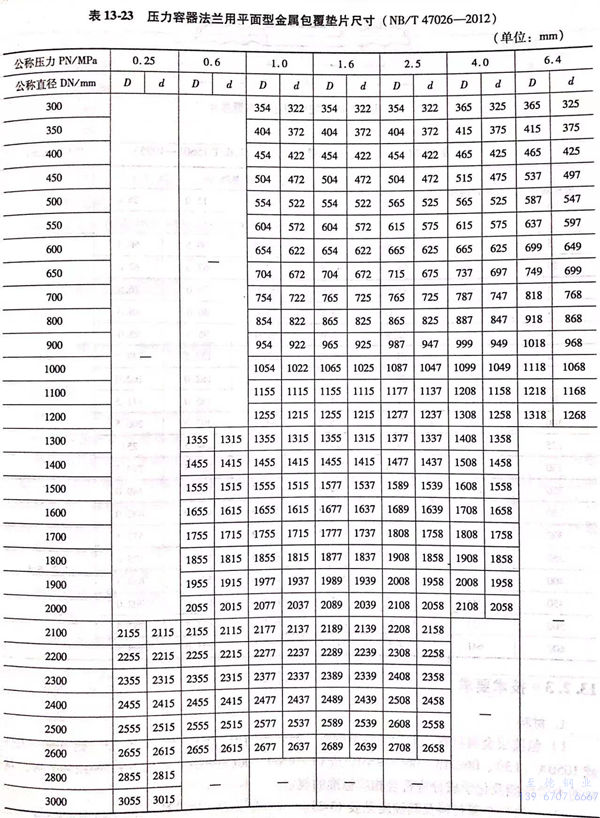

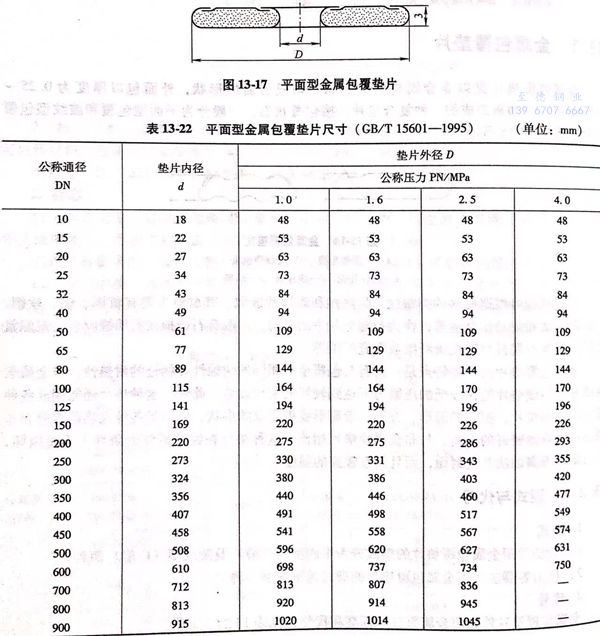

平面型金屬包覆墊片的尺寸見圖 13-17 和 表 13-22、表 13-23。
2. 波紋型

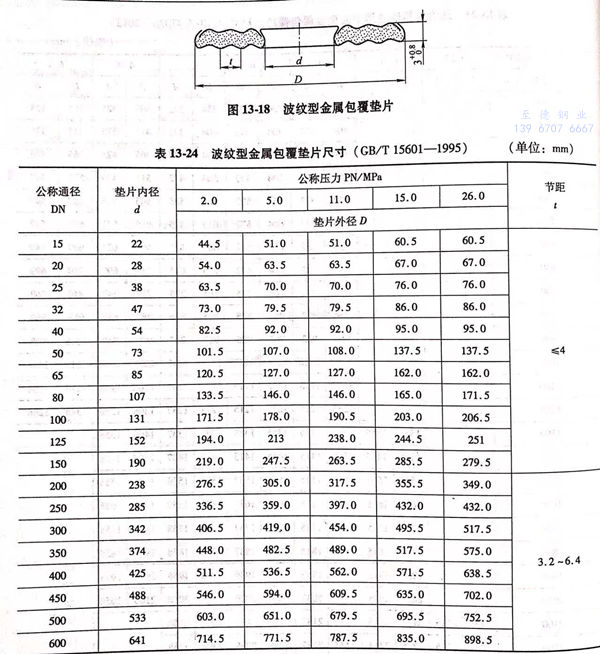

波紋型金屬包覆墊片的尺寸見圖 13-18 和 表 13-24。
三、技術要求
1. 材料
a. 包覆層金屬材料一般為鍍錫薄鋼板、鍍鋅薄鋼板、08F、銅T2或T3、鋁1060(L2)或1050A(L3)、06Cr13、06Cr19Ni10或0Cr19Ni9、022Cr19Ni10 和 022Cr17Ni12Mo2等，材料的力學性能及化學成分應符合相應標準的規定。

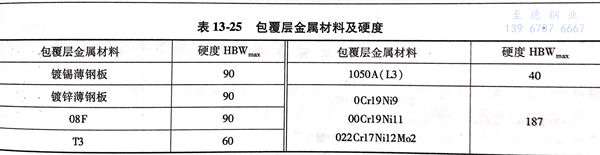

b. 包覆層金屬材料及其硬度見表13-25.
c. 包覆層金屬材料的厚度：平面型包覆層不得小于0.25mm; 波紋型包覆層不得小于0.3mm。
d. 填充材料可為石棉、柔性石墨或其他非金屬材料。
2. 反包寬度

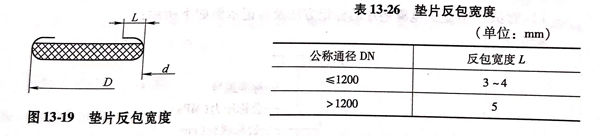

平面型金屬包覆墊片的反包寬度L見圖13-19及表13-26.
3. 缺陷
包覆層金屬表面不允許有影響密封性能的傷痕、銹斑等缺陷。
4. 制作墊片的注意事項
制作墊片時應盡量采用整張金屬板。若因直徑大、板寬度不夠時允許拼接，其拼接頭數一般以2~3個為宜。對接切口應切割成45°,采用氬弧焊或氧乙炔焊。對接焊縫必須打磨與母材平齊，焊接接頭應按GB/T 232-1999《金屬材料 彎曲試驗方法》的規定進行冷彎試驗，其彎曲半徑為1.5mm,彎曲角度為180°,冷彎試樣的焊縫處及相鄰母材不得出現裂紋；金屬板材表面不得有徑向貫通刻痕。
5. 填充材料的厚度
填充材料在整個截面上厚度應均勻一致。
6. 性能

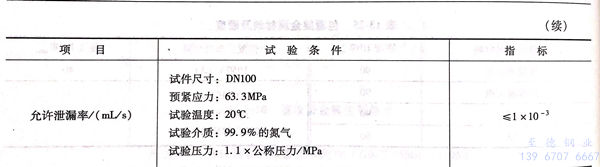

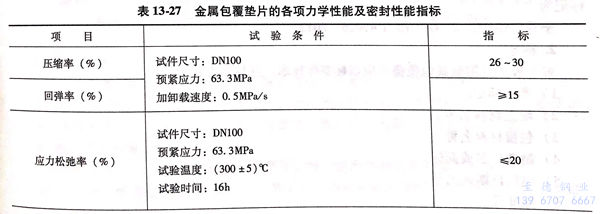

金屬包覆墊片的各項力學性能及密封性能指標見表13-27.
四、標記及標志
1. 標記
a. 管法蘭用金屬包覆墊片的標記方法及標記示例如下所示：

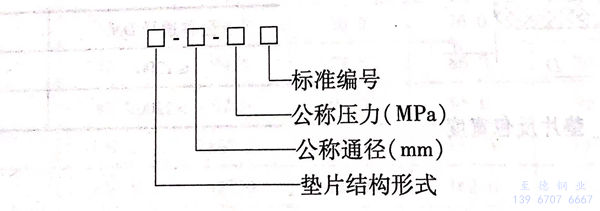

標記方法：
標記示例：公稱通徑50mm,公稱壓力2.0MPa的波紋型金屬包覆墊片為: C-50-2.0 GB/T 15601
b. 壓力容器法蘭用金屬包覆墊片的標記方法及標記示例如下所示：

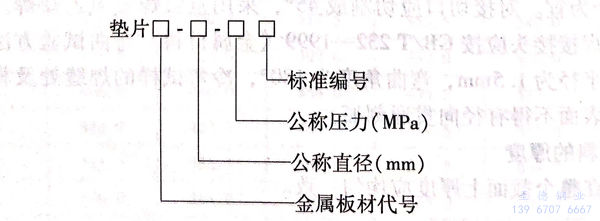

標記方法：
標記示例：
公稱直徑1000mm,公稱壓力2.50MPa,金屬板材為06Cr19Ni9的包覆墊片
標記為 : 墊片 G-1000-2.50 NB/T 47026-2012
2. 標志
對于管法蘭用金屬包覆墊片應以標簽作標志，其標志內容為：
a. 產品標記。
b. 填充材料名稱。
c. 包覆材料名稱。
d. 制造廠名或商標。
e. 出廠日期或批號。
f. 標準號。
