馬氏體不銹鋼是一類可通過熱處理（淬火回火）對其性能進(jìn)行調(diào)整的不銹鋼，通俗地講是一類可硬化的不銹鋼，此類鋼具有高的硬度、良好的力學(xué)性能和不銹性，這些特性決定了此類鋼必須具備兩個基本條件：其一，在平衡相圖中必須有奧氏體相區(qū)存在；其二，為使鋼形成耐腐蝕的鈍化膜，鉻含量必須在10.5％以上。馬氏體不銹鋼在淬火狀態(tài)下具有體心四方晶體結(jié)構(gòu)（馬氏體），具有鐵磁性，在較弱腐蝕環(huán)境中具有耐蝕性。鋼中的鉻含量可達(dá)18％，碳可以超過1.2％。
9Cr18、9Cr18Mo、102Cr18Mo、9Cr18MoV、90Cr18MoV 不銹鋼均系鉻最高的高碳馬氏體不銹鋼，較Cr17型馬氏體不銹鋼耐蝕性有所改善，其他性能與Cr17型馬氏體不銹鋼相似。
一、化學(xué)成分

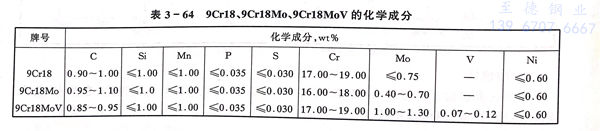

9Cr18、9Cr18Mo、102Cr18Mo、9Cr18MoV、90Cr18MoV 不銹鋼的化學(xué)成分見表3-64。
二、室溫力學(xué)性能

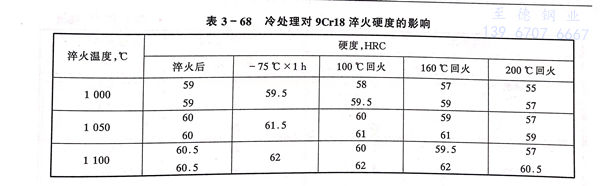

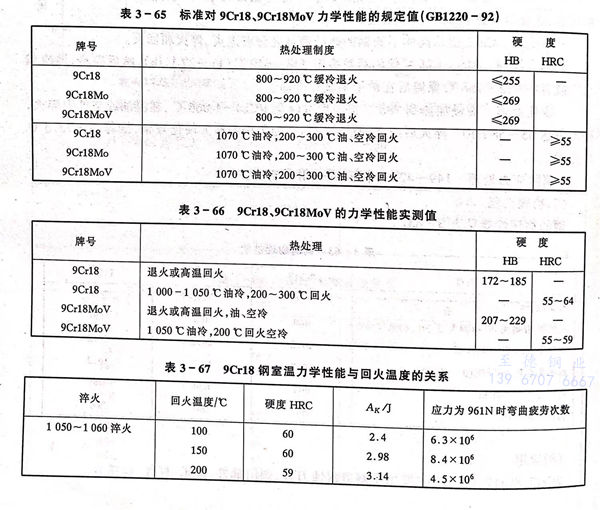

在標(biāo)準(zhǔn)中，對9Cr18、9Cr18Mo、102Cr18Mo、9Cr18MoV、90Cr18MoV 不銹鋼的室溫力學(xué)性能的規(guī)定見表3-65。熱處理制度與力學(xué)性能的關(guān)系見表3-66至表3-68。
三、高溫力學(xué)性能

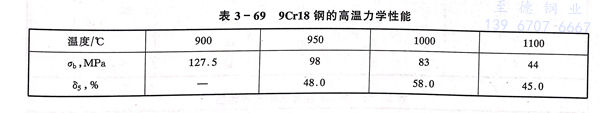

9Cr18不銹鋼的高溫瞬時(shí)力學(xué)性能見表3-69。
四、耐蝕性

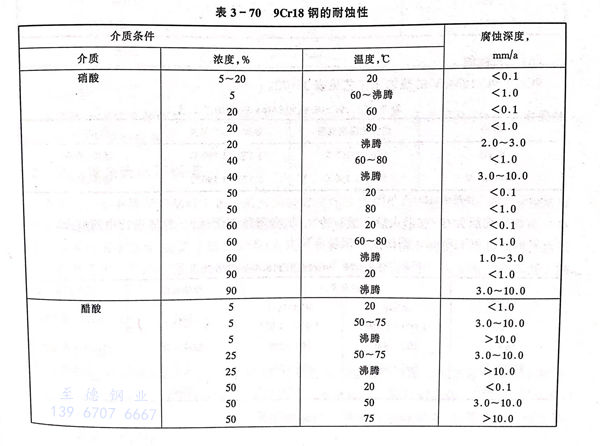

9Cr18不銹鋼的耐蝕性見表3-70和表3-71。
五、工藝性能

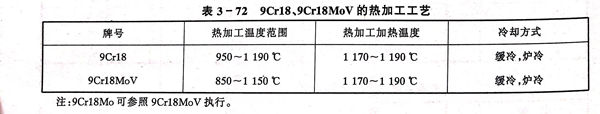

9Cr18不銹鋼、9Cr18MoV不銹鋼的熱加工工藝見表3-72。
冷加工性能欠佳，在退火后可進(jìn)行冷軋，但變形量不能過大，酌情進(jìn)行中間退火。

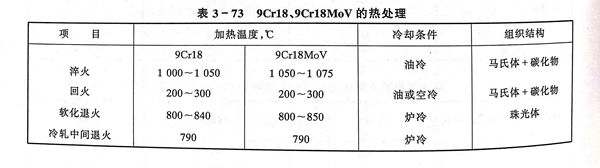

9Cr18不銹鋼和9Cr18MoV不銹鋼的熱處理規(guī)范見表3-73。
六、物理性能

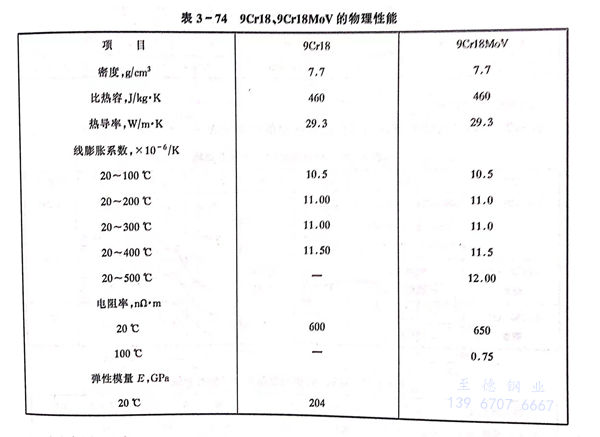

9Cr18不銹鋼和9Cr18MoV不銹鋼的物理性能見表3-74。
七、應(yīng)用
主要用于制作不銹耐蝕切片機(jī)械刃具、剪切刀具、手術(shù)刀片、量具刃具、外科手術(shù)器械、軸承、閥件及各類耐磨損件。
地點(diǎn)：浙江省麗水市松陽縣工業(yè)園區(qū)三期永寧路
郵編：323400
電話：0577-28850550
手機(jī)：139 6707 6667
傳真：0577- 28909778
郵箱：myzhide@126.com
