馬氏體不銹鋼是一類(lèi)可通過(guò)熱處理（淬火回火）對(duì)其性能進(jìn)行調(diào)整的不銹鋼，通俗地講是一類(lèi)可硬化的不銹鋼，此類(lèi)鋼具有高的硬度、良好的力學(xué)性能和不銹性，這些特性決定了此類(lèi)鋼必須具備兩個(gè)基本條件：其一，在平衡相圖中必須有奧氏體相區(qū)存在；其二，為使鋼形成耐腐蝕的鈍化膜，鉻含量必須在10.5％以上。馬氏體不銹鋼在淬火狀態(tài)下具有體心四方晶體結(jié)構(gòu)（馬氏體），具有鐵磁性，在較弱腐蝕環(huán)境中具有耐蝕性。鋼中的鉻含量可達(dá)18％，碳可以超過(guò)1.2％。
3Cr13Mo、32Cr13Mo 不銹鋼是在3Cr13不銹鋼基礎(chǔ)上，加入合金元素鉬所形成的牌號(hào)，由于鋼中含有鉬改善了3Cr13不銹鋼的耐蝕性，其主要性能與3Cr13不銹鋼相同。由于加入鉬，改善鋼的強(qiáng)度和硬度并增強(qiáng)了二次硬化效應(yīng)。
一、化學(xué)成分

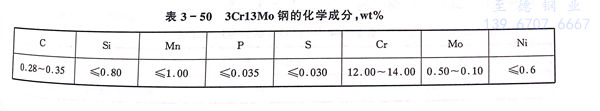

3Cr13Mo、32Cr13Mo 不銹鋼的化學(xué)成分見(jiàn)表3-50。
二、室溫力學(xué)性能

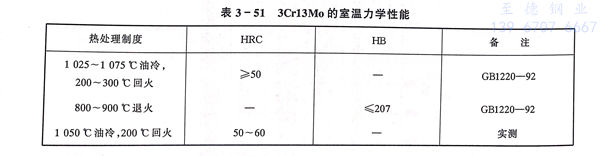

3Cr13Mo、32Cr13Mo 不銹鋼的室溫力學(xué)性能見(jiàn)表3-51。
三、抗彎性能
3Cr13Mo、32Cr13Mo 不銹鋼的抗彎性能見(jiàn)表3-52，鋼的韌性高于4Cr13。4Cr13不銹鋼斷裂時(shí)的彎曲角度最大不超過(guò)20度，而3Cr13Mo不銹鋼斷裂時(shí)的彎曲角度達(dá)60度以上。
四、耐蝕性
3Cr13Mo、32Cr13Mo 不銹鋼在一些介質(zhì)中的耐蝕性見(jiàn)表3-53。
五、工藝性能
a. 熱加工

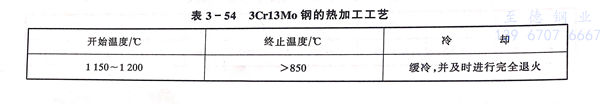

3Cr13Mo、32Cr13Mo 不銹鋼的熱加工工藝參數(shù)見(jiàn)表3-54。
b. 熱處理

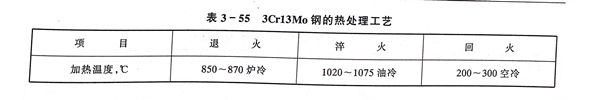

3Cr13Mo、32Cr13Mo 不銹鋼的熱處理工藝見(jiàn)表3-55。
六、物理性能

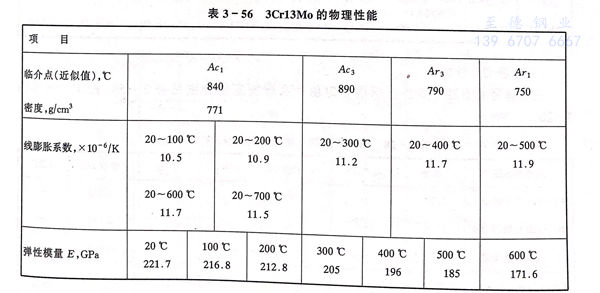

3Cr13Mo、32Cr13Mo 不銹鋼的物理性能見(jiàn)表 3-56 。
七、應(yīng)用
應(yīng)用領(lǐng)域同3Cr13不銹鋼，對(duì)耐蝕性要求較高的場(chǎng)合選用3Cr13Mo、32Cr13Mo 不銹鋼為宜。
地點(diǎn)：浙江省麗水市松陽(yáng)縣工業(yè)園區(qū)三期永寧路
郵編：323400
電話(huà)：0577-28850550
手機(jī)：139 6707 6667
傳真：0577- 28909778
郵箱：myzhide@126.com
CopyRight 2015-2021 All Rights Reserved 浙江至德鋼業(yè)有限公司 版權(quán)所有 浙ICP備17051360號(hào)-27
