国产产无码乱码精品久久鸭,在线观看国产一区二区三区,十八禁视频在线观看免费无码无遮挡骂过,中文区中文字幕免费看,亚洲av日韩aⅴ无码色老头,河北炮打泻火老熟女,狠狠躁天天躁夜夜躁婷婷,中文字幕一精品亚洲无线一区,亚洲不卡中文字幕无码,亚洲综合另类小说色区色噜噜

00Cr12Ni10AlTi

 00Cr12Ni10AlTi 不銹鋼是一種超低碳馬氏體時(shí)效不銹鋼，它既具有馬氏體時(shí)效鋼的高強(qiáng)度和良好的韌性，又具有常規(guī)不銹鋼的耐蝕性。該鋼易于生產(chǎn)和具有良好的加工性能，主要用于要求具有高的強(qiáng)度、良好的韌性和耐蝕性的裝備，如供料螺旋推進(jìn)器、捏合元件、破碎機(jī)襯板、塑料模具和模板等。

一、化學(xué)成分

 00Cr12Ni10AlTi 不銹鋼的化學(xué)成分見(jiàn)表5-60。

二、室溫力學(xué)性能

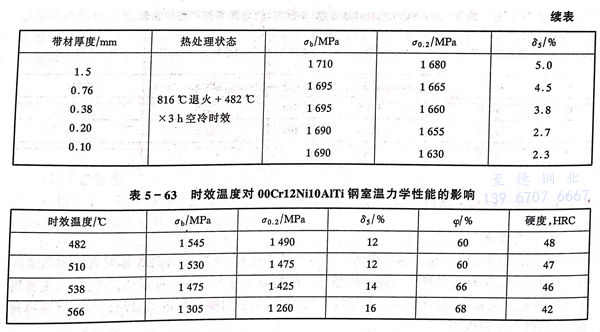

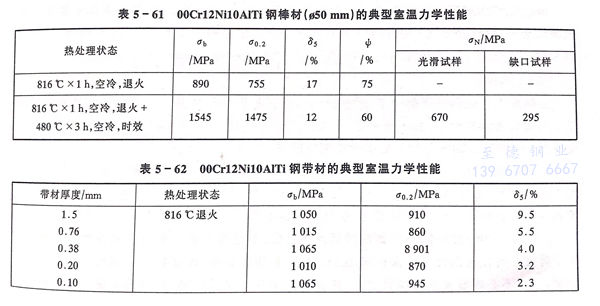

  00Cr12Ni10AlTi 不銹鋼在退火條件下具有較高的抗拉強(qiáng)度和屈服強(qiáng)度，且塑性和韌性良好。通過(guò)簡(jiǎn)單的時(shí)效處理，其強(qiáng)度水平較退火狀態(tài)提高1倍，同時(shí)保留了足夠的塑韌性。00Cr12Ni10AITi 不銹鋼棒材、帶材及時(shí)效處理對(duì)室溫力學(xué)性能的影響見(jiàn)表5-61至表5-63。

三、高溫力學(xué)性能

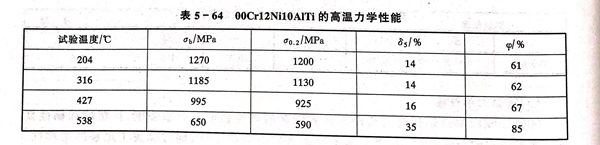

  00Cr12Ni10AlTi 不銹鋼的高溫拉伸性能見(jiàn)表5-64。

四、耐蝕性

  00Cr12Ni10AlTi 不銹鋼在大氣中的耐蝕性相當(dāng)于304不銹鋼和Cr17型鐵素體不銹鋼。在鹽霧試驗(yàn)中，鋼的耐蝕性不如1Cr17而優(yōu)于1Cr13。在沸騰20％H₃PO₄、60％醋酸、25％和65％HNO₃中，其耐蝕性稍好于1Cr13不銹鋼，但不如0Cr18Ni9和1Cr17。

五、工藝性能

 a. 熱加工

  此鋼易于熱加工，理想的熱加工溫度范圍為1038～1230℃。為得到細(xì)化的晶粒和最佳力學(xué)性能，應(yīng)在816～927℃范圍內(nèi)進(jìn)行終加工，在終加工范圍內(nèi)應(yīng)盡可能加大變形量，至少應(yīng)為20％。加工后空冷至室溫即可。

 b. 熱處理

  00Cr12Ni10AlTi 不銹鋼的使用狀態(tài)為固溶退火＋時(shí)效處理。鋼的固溶處理溫度為816℃×1h空冷，而后進(jìn)行時(shí)效處理，以得到所需強(qiáng)度和塑韌性，根據(jù)對(duì)材料的強(qiáng)度、塑韌性要求選擇恰當(dāng)?shù)臅r(shí)效溫度，時(shí)效時(shí)間為3小時(shí)，冷卻方式為空冷。

c. 焊接

  00Cr12Ni10AlTi 不銹鋼的焊接性能良好，不論是在退火狀態(tài)還是在時(shí)效條件下均易于焊接。可使用惰性氣體保護(hù)和手工電弧焊等焊接方法，焊接材料宜使用與母材相同的化學(xué)成分，不必焊前預(yù)熱和焊后退火，焊后進(jìn)行480℃時(shí)效處理，可獲得與母材相近的強(qiáng)度和韌性。

六、物理性能

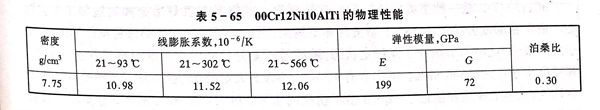

  00Cr12Ni10AlTi 不銹鋼的物理性能見(jiàn)表5-65。
