沉淀硬化不銹鋼是一類含沉淀硬化元素（Cu、Al、Ti、Nb）的鐵鉻鎳合金，可以通過熱處理強化，此類鋼具有高強度、足夠的韌性和適宜的耐蝕性。主要應(yīng)用于宇航工業(yè)和一些高技術(shù)產(chǎn)業(yè)。 沉淀硬化不銹鋼可區(qū)分為馬氏體、半奧氏體和奧氏體沉淀硬化不銹鋼三種主要類型，近年來又出現(xiàn)了鐵素體沉淀硬化不銹鋼。在馬氏體沉淀不銹鋼中，基于馬氏體時效鋼的經(jīng)驗，近年來出現(xiàn)了馬氏體時效不銹鋼，與前者比較，后者碳含量較低，其強化手段主要是靠金屬間化合物析出，且熱處理簡單。
0Cr15Ni6MoCuNb、Custom 450 不銹鋼是一種馬氏體時效硬化不銹鋼，在固溶處理以后，通過簡單的一次時效處理可獲得高的強度、韌性和塑性以及良好的耐蝕性。在一些腐蝕環(huán)境中，它的耐蝕性相當于304不銹鋼，而其強度卻是304不銹鋼的3倍，該鋼易于生產(chǎn)，有良好的加工制造特性，廣泛應(yīng)用于食品加工設(shè)備、化學(xué)加工設(shè)備及輪船渦輪發(fā)動機葉片，泵軸、活塞桿、錨等。
一、化學(xué)成分
0Cr15Ni6MoCuNb、Custom 450 不銹鋼的化學(xué)成分見表5-32。
二、 室溫力學(xué)性能

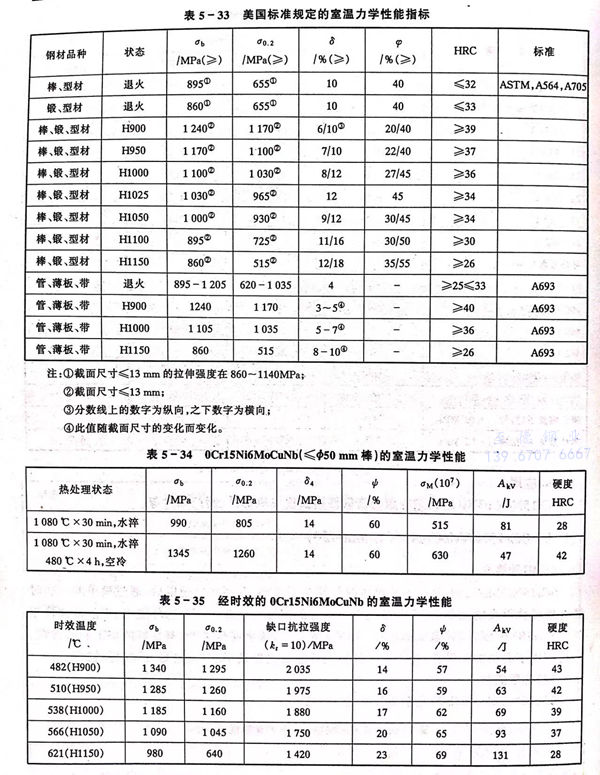

0Cr15Ni6MoCuNb、Custom 450 不銹鋼的室溫力學(xué)性能見表5-33至表5-35。
三、高溫力學(xué)性能

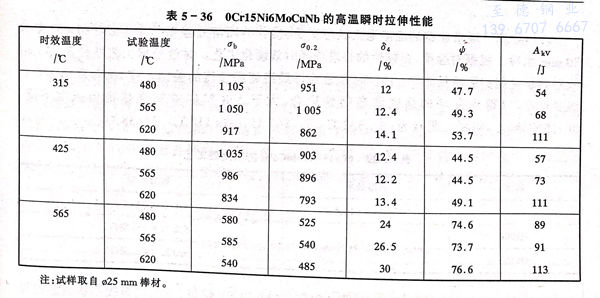

0Cr15Ni6MoCuNb、Custom 450 不銹鋼的高溫力學(xué)性能見表5-36 。
四、耐蝕性
0Cr15Ni6MoCuNb、Custom 450 不銹鋼在鹽霧大氣條件下，具有良好的耐蝕性，在35℃的5％和20％鹽水噴霧試驗中呈現(xiàn)出優(yōu)良的耐銹性和耐點蝕性能。在酸性介質(zhì)中的耐蝕性優(yōu)于Cr13型馬氏體不銹鋼，與0Cr19Ni鋼相當（見表5-37）。
五、工藝性能
a. 熱加工
此鋼易于熱加工，加工溫度范圍為900～1260℃，為便于熱加工并獲得細小晶粒尺寸，最佳加熱溫度為1150～1170℃。
b. 冷加工

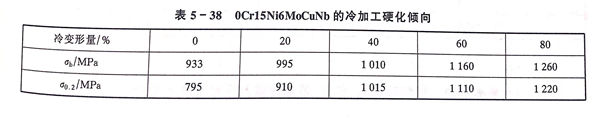

鋼的冷加工硬化傾向低（見表5-38），在不進行中間退火的情況下能進行大變形量冷加工。
c. 熱處理

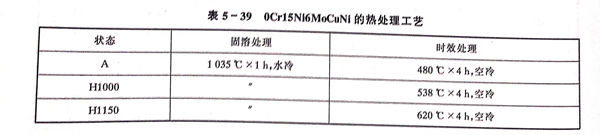

通常此鋼的固溶退火狀態(tài)交貨，推薦的固溶處理工藝為1024～1052℃×30min水冷。根據(jù)對強度、塑韌性的要求選擇時效硬化工藝。時效處理工藝見表5-39，時效對力學(xué)性能的影響見圖5-10。時效是獲得最終使用性能的關(guān)鍵工序，推薦采用480℃溫度時效，以得到良好的強度和塑韌性配合，大于538℃時效韌性提高但強度下降。0Cr15Ni6MoCuNb的臨界點為：Aa632℃，Ac3707℃，Ms118℃，Mf 38℃。
d. 焊接
此鋼焊前不需預(yù)熱，采用0Cr15Ni6MoCuNb焊材，可使用焊接不銹鋼各種焊接方法進行焊接，如要求達到最佳耐蝕性，應(yīng)進行焊后固溶退火處理，釬焊溫度同固溶處理溫度，釬焊料可使用0Cr19Ni9釬焊料。
六、物理性能

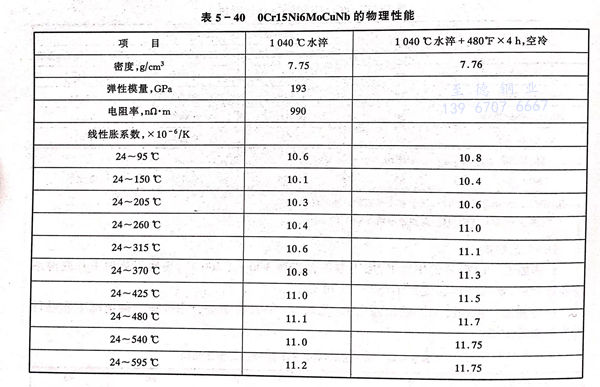

0Cr15Ni6MoCuNb、 Custom 450 不銹鋼的物理性能見表5-40。
七、應(yīng)用
0Cr15Ni6MoCuNb、Custom 450 不銹鋼主要用于要求耐蝕不銹性的齒輪、彈簧、緊固件及飛機和透平部件。
地點：浙江省麗水市松陽縣工業(yè)園區(qū)三期永寧路
郵編：323400
電話：0577-28850550
手機：139 6707 6667
傳真：0577- 28909778
郵箱：myzhide@126.com
