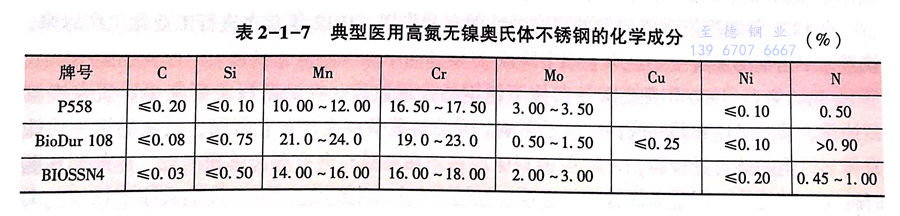

目前，鉻鎳鉬系的022Cr17Ni12Mo2和022Cr19Ni13Mo3型奧氏體不銹鋼被大量應(yīng)用于臨床醫(yī)用。然而，大量臨床試驗(yàn)證明，鎳離子在生物體內(nèi)的富集會(huì)導(dǎo)致細(xì)胞破壞和炎癥反應(yīng)。因此，醫(yī)用高氮無鎳奧氏體不銹鋼的開發(fā)成為了必然趨勢(shì)。與傳統(tǒng)醫(yī)用不銹鋼材料相比，由于氮含量較高（＞0.4％），高氮醫(yī)用無鎳奧氏體不銹鋼具有更加有利的強(qiáng)韌性和耐蝕耐磨性，而且可避免致敏因子鎳對(duì)人體造成的炎癥反應(yīng)。國內(nèi)外已開發(fā)出了多種牌號(hào)的高氮無鎳奧氏體不銹鋼，如P558、BioDur108和BIOSSN4合金等。其中，BIONFSSN4是由中國科學(xué)院金屬研究所研究開發(fā)的，該不銹鋼是在現(xiàn)有醫(yī)用奧氏體不銹鋼Fe-18Cr-14Ni-3Mo的化學(xué)成分基礎(chǔ)上，采用氮元素（0.6％以上）和錳元素（從小于2％提高到15％）共同替代具有潛在毒副作用的鎳元素（從14％降到小于0.1％，屬原材料帶入）的成分設(shè)計(jì)思想，開發(fā)出的Fe-17Cr-15Mn-3Mo-N型醫(yī)用高氮無鎳奧氏體不銹鋼。典型醫(yī)用高氮無鎳奧氏體不銹鋼的牌號(hào)和成分見表2-1-7。部分無鎳奧氏體不銹鋼作為人體友好材料還用于制作與人體接觸的飾件、手表、首飾、醫(yī)療器械、人體支架等，以滿足鎳過敏人群的需求。

 至德鋼業(yè)，我們根據(jù)您的實(shí)際需求，給出參考建議，為您提供高性價(jià)比的不銹鋼管道及配件。
