Cr-Ni系奧氏體不銹鋼以鎳為主要奧氏體化元素,鎳含量至少要在8%,最高可達(dá)30%。為保證鋼的不銹性和耐蝕性,鉻含量一般不低于17%。其基礎(chǔ)牌號(hào)為18-8型不銹鋼,該鋼種的鉻、鎳含量分別為19%和10%,在氧化性介質(zhì)中耐蝕性優(yōu)良,在多種不太強(qiáng)的腐蝕性環(huán)境中也表現(xiàn)良好。為了提高其在各種不同使用條件下及較強(qiáng)腐蝕性環(huán)境中的耐蝕性能,鋼的合金成分在兩個(gè)方面進(jìn)行發(fā)展和改進(jìn):一方面是提高鉻、鎳含量,鉻可以提高到25%以上,鎳甚至可達(dá)到30%;另一方面是向鋼中添加諸如鉬、銅、硅、氮、鈦和鈮等其他合金元素。該鋼種的碳含量一般都比較低,目前常用牌號(hào)的碳含量多低于8%,并且有越來越多的牌號(hào)達(dá)到超低碳(≤0.03%)甚至更低的水平(≤0.02%)。

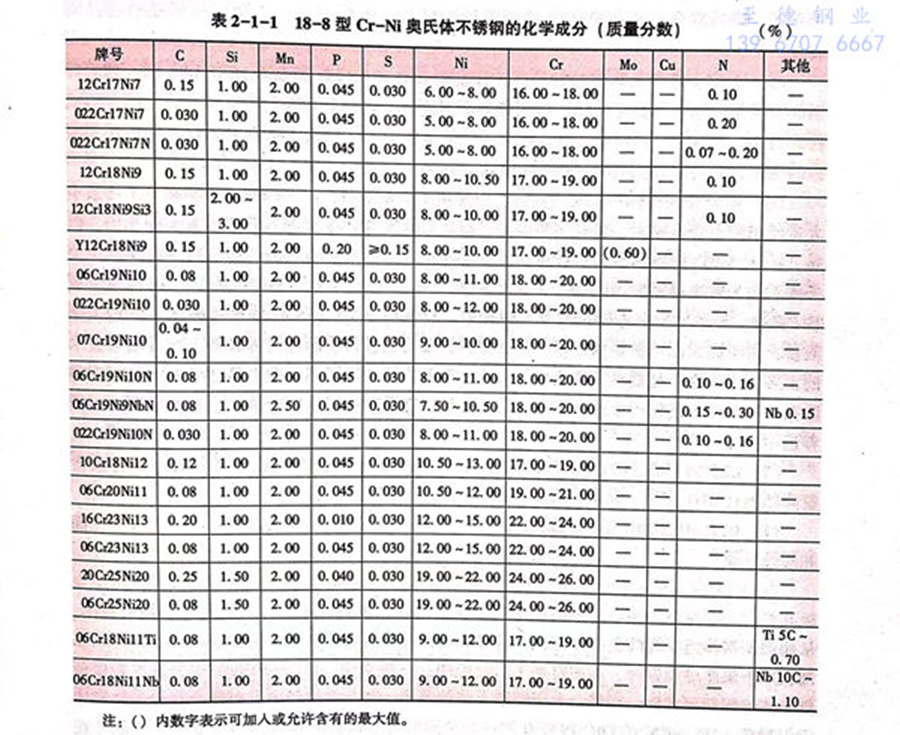

18-8型Cr-Ni奧氏體不銹鋼,隨著不同性能的差異,演變出12Cr17Ni7、12Cr18Ni9、Y12Cr18Ni9、06Cr19Ni10、06Cr18Ni11Ti、06Cr18Ni11Nb、022Cr17Ni7、022Cr19Ni10、022Cr19Ni10N等牌號(hào),各牌號(hào)成分上略有差異,用途也不盡相同(見表2-1-1)。
(1) 12Cr17Ni7鋼合金化程度最低。其最大特點(diǎn)是組織具有亞穩(wěn)性,冷作硬化能力最強(qiáng),可根據(jù)不同強(qiáng)度的要求,通過適當(dāng)?shù)淖冃翁幚?,?/4、1/2、3/4硬化態(tài)和固溶狀態(tài)下使用。但是強(qiáng)度提高的同時(shí),塑韌性明顯下降。同時(shí),由于較高的碳含量和較低的鉻含量使得其耐蝕性能也較弱。
(2)12Cr18Ni9鋼中鉻、鎳含量均有提高,因此材料為穩(wěn)定的奧氏體組織。其特點(diǎn)是強(qiáng)度稍低,但耐蝕性稍好。主要在退火狀態(tài)下使用,具有很高的室溫塑性,易于冷成型,在耐蝕、耐熱方面是最通用的一種奧氏體不銹鋼。
(3)Y12Cr18Ni9鋼特點(diǎn)是硫含量較高,因而改進(jìn)了它的機(jī)加工性能,使之成為易切削鋼。但由于硫含量的增加導(dǎo)致鋼中MnS夾雜含量增加,其成型性和耐蝕性比12Cr18Ni9鋼稍差。
(4)06Cr19Ni10鋼碳含量小于0.08%,并適當(dāng)提高了鎳和鉻含量,因此其耐蝕性能特別是耐晶間腐蝕性能優(yōu)于12Cr17Ni7、12Cr18Ni9 和Y12Cr18Ni9,力學(xué)性能與12Cr18Ni9鋼相近。降低碳含量雖提高了抗晶間腐蝕的能力,但在高溫下長期運(yùn)行仍能引起晶間腐蝕。
(5)為完全避免晶間腐蝕的出現(xiàn),開發(fā)了06Cr18Ni11Ti和06Cr18Ni11Nb鋼。這兩種鋼的特點(diǎn)是分別采用穩(wěn)定化元素鈦和鈮在適當(dāng)熱處理工藝下與鋼中的碳元素優(yōu)先結(jié)合形成穩(wěn)定的TiC和NbC,從而阻止富鉻碳化物在晶界的沉淀,使這兩種鋼具有良好的抗晶間腐蝕的能力,其力學(xué)性能與12Cr18Ni9和06Cr19Ni10相當(dāng)。
(6)國內(nèi)在相當(dāng)長一段時(shí)間內(nèi)曾廣泛使用1Cr18Ni9Ti。1Cr18Ni9Ti是蘇聯(lián)軍工體系中大量使用的不銹鋼材料,包括飛機(jī)制造、核潛艇制造等,在歷史上發(fā)揮過重要的作用。但是,1Cr18Ni9Ti材料本身在設(shè)計(jì)時(shí)有著先天的缺陷。當(dāng)時(shí)在沒有爐外精煉技術(shù)的特定歷史條件下,為解決晶間腐蝕問題,采用了鈦穩(wěn)定化技術(shù)。但是由于鋼中含鈦,很容易生成TiN夾雜,導(dǎo)致此鋼在連鑄時(shí)發(fā)生節(jié)瘤現(xiàn)象。更致命的是,TiN夾雜嚴(yán)重破壞不銹鋼表面質(zhì)量,對(duì)于高表面質(zhì)量要求的軍工產(chǎn)品生產(chǎn),不得已進(jìn)行表面修磨等處理。隨著冶金技術(shù)的發(fā)展,工業(yè)生產(chǎn)超低碳不銹鋼已經(jīng)實(shí)現(xiàn)。為此,國外不銹鋼標(biāo)準(zhǔn)中早已把1Cr18Ni9Ti排除在外。我國不銹鋼行業(yè)通過大量調(diào)研及工作,在最新的不銹鋼標(biāo)準(zhǔn)中也將此鋼列為不推薦選用牌號(hào)。
(7)022Cr17Ni7、022Cr19Ni10分別在12Cr17Ni7、06Cr19Ni10牌號(hào)基礎(chǔ)上,將碳含量降低到0.03%以下,從而確保無晶間腐蝕。
(8)022Cr19Ni10N是在022Cr19Ni10基礎(chǔ)上添加0.1%~0.25%N,以提高力學(xué)性能和耐蝕性能。
在18-8型Cr-Ni系奧氏體不銹鋼體系中,鉻、鎳當(dāng)量適當(dāng)?shù)臈l件下,奧氏體組織會(huì)極其穩(wěn)定,同時(shí)由于相對(duì)簡單的中間相,在適宜熱處理制度下,可以杜絕中間相的析出,從而保證基體組織為純奧氏體組織。這樣的基體材料具有非常優(yōu)良的塑韌性,并且可以在液氦以下溫度繼續(xù)保持,因而得到了廣泛應(yīng)用。一般來說,19Cr-10Ni的成分基本能保證奧氏體組織的穩(wěn)定性。當(dāng)然,由于制造工藝的差異,在此類材料中有時(shí)候會(huì)有少量鐵素體組織存在。18Cr-8Ni的06Cr19Ni10 鋼在完全固溶時(shí)也以奧氏體組織為主要基體,但是在大變形和未充分固溶條件下,會(huì)有少量的馬氏體組織存在。進(jìn)一步降低鉻、鎳含量,比如17Cr-7Ni的12Cr17Ni7不銹鋼,其奧氏體組織穩(wěn)定性較差,也稱為亞穩(wěn)奧氏體不銹鋼。馬氏體組織的存在,可以極大地提高不銹鋼的強(qiáng)度。人們利用12Cr17Ni7不銹鋼的這種特性,制造出高強(qiáng)度的不銹鋼部件,廣泛應(yīng)用于鐵路車廂、礦山設(shè)備等領(lǐng)域。
為了保證18-8型Cr-Ni系奧氏體不銹鋼的耐蝕性能,要求其中的碳含量盡量低,由此發(fā)展出了超低碳的022Cr17Ni7和022Cr19Ni10奧氏體不銹鋼。碳含量降低帶來耐蝕性能的提升,但同時(shí)材料的強(qiáng)度進(jìn)一步降低。為了彌補(bǔ)這一弱勢,采用氮合金化技術(shù)以提高18-8型Cr-Ni系奧氏體不銹鋼的力學(xué)性能。含氮18-8型Cr-Ni系奧氏體不銹鋼因兼具高強(qiáng)度和良好的耐蝕性,迅速得到了用戶的認(rèn)可。目前,在技術(shù)要求許可的情況下,06Cr19Ni10N和022Cr19Ni10N 普遍替代了06Cr19Ni10和022Cr19Ni10。在核工程領(lǐng)域,控氮型(N≤0.10%)Cr-Ni系不銹鋼更是得到了廣泛應(yīng)用。
核反應(yīng)堆用不銹鋼的共同特點(diǎn)是:(1)較好的耐蝕性能,主要包括耐點(diǎn)蝕、縫隙腐蝕、晶間腐蝕及動(dòng)水腐蝕;(2)較高的力學(xué)性能,既包括較高的強(qiáng)度,也要求良好的塑韌性以滿足制造加工的要求和防止輻照脆化。因此,核反應(yīng)堆用不銹鋼均要求較高的晶粒度級(jí)別和完全固溶處理。隨著氮在奧氏體不銹鋼中的有益作用被發(fā)現(xiàn),含氮和控氮的奧氏體不銹鋼被廣泛應(yīng)用于核反應(yīng)堆建造,特別是在堆內(nèi)構(gòu)件和一回路管路系統(tǒng)等核心設(shè)備上,以彌補(bǔ)奧氏體不銹鋼強(qiáng)度偏低的不足。含氮/控氮不銹鋼在長期輻照下會(huì)脆化,且不同氮含量對(duì)應(yīng)不同的輻照劑量。因此,對(duì)于用于堆內(nèi)構(gòu)件制造的結(jié)構(gòu)材料,不銹鋼中的氮含量不允許超過0.10%。在我國,當(dāng)前控氮鋼種主要用于生產(chǎn)制造核電站堆內(nèi)構(gòu)件和一、二、三級(jí)設(shè)備等的材料,包括鍛件、板材、棒材和管材等,在核電站建造中作為關(guān)鍵結(jié)構(gòu)材料之一發(fā)揮了重大作用。為滿足核反應(yīng)堆用不銹鋼的性能要求,對(duì)材料的冶金質(zhì)量也提出了嚴(yán)格的要求,如對(duì)影響耐蝕性的非金屬夾雜物等級(jí),對(duì)核運(yùn)行環(huán)境下的鈷、銅、硼元素含量的限制等。堆內(nèi)構(gòu)件主要由不同尺寸的鍛件、板材、棒材和管材(包括異型管)的奧氏體不銹鋼加工而成,板材和鍛件占其中的絕大部分。我國核電堆內(nèi)構(gòu)件的主體材料選用的也是與Z3CN18-10與Z2CN19-10相當(dāng)?shù)?22Cr19Ni10N(控氮304型不銹鋼),目前在我國二代核電、AP1000和華龍一號(hào)上廣泛應(yīng)用。

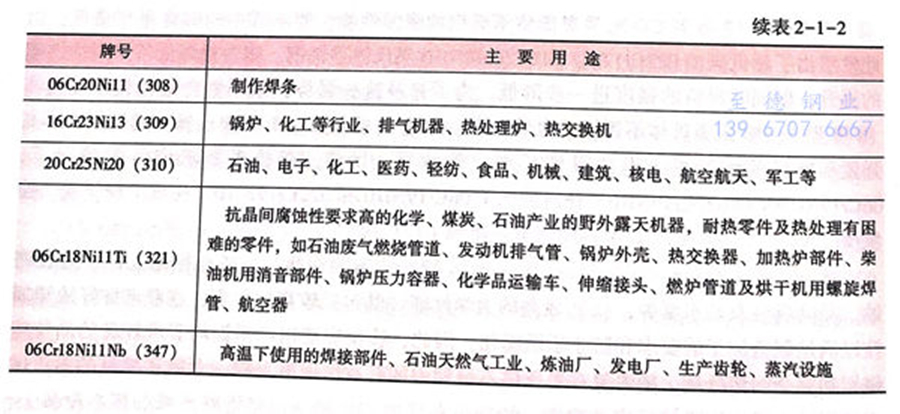

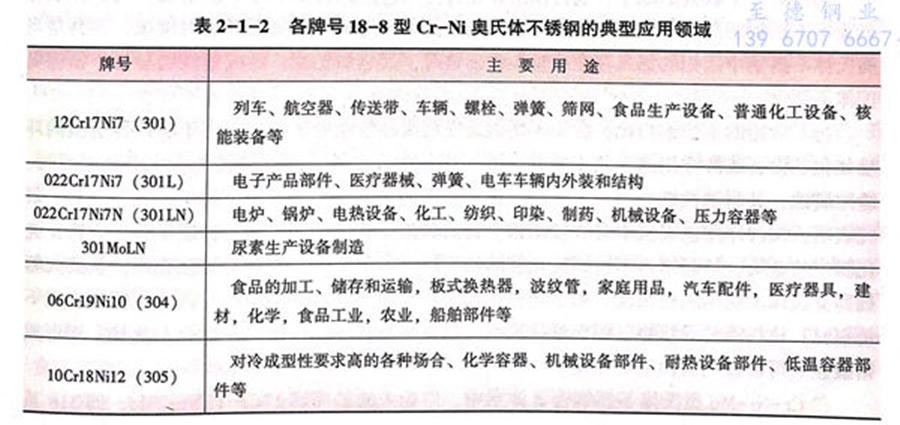

奧氏體不銹鋼是不銹鋼中最重要的鋼種,該類鋼是一種十分優(yōu)良的材料,有極好的抗腐蝕性和生物相容性,因而在化學(xué)工業(yè)、沿海、食品、生物醫(yī)學(xué)、石油化工等領(lǐng)域中得到廣泛應(yīng)用。表2-1-2給出了各牌號(hào)18-8型Cr-Ni奧氏體不銹鋼的典型應(yīng)用領(lǐng)域。
至德鋼業(yè),我們根據(jù)您的實(shí)際需求,給出參考建議,為您提供高性價(jià)比的不銹鋼管道及配件。
