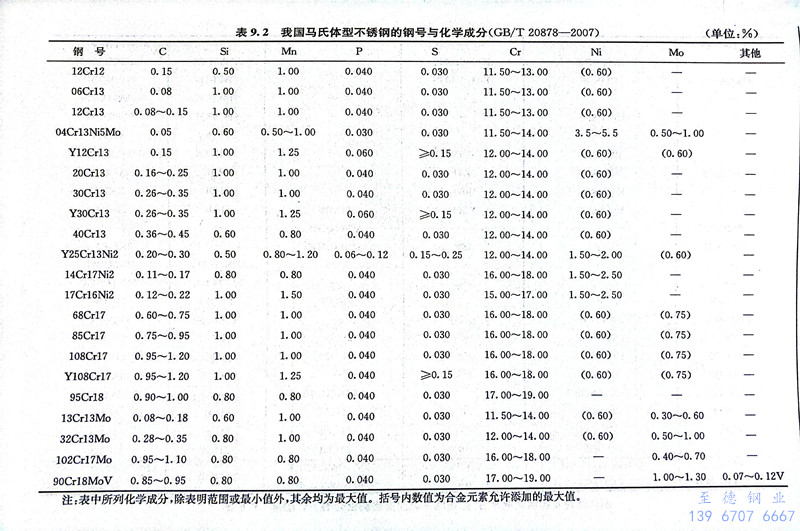

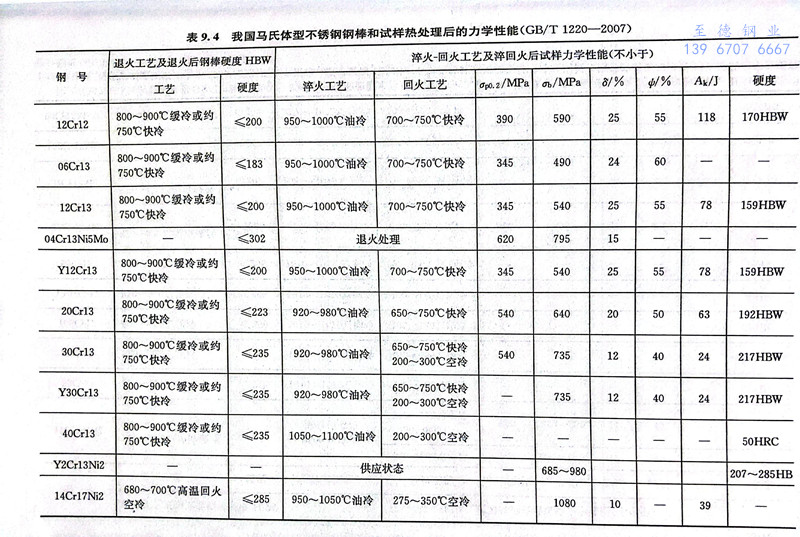

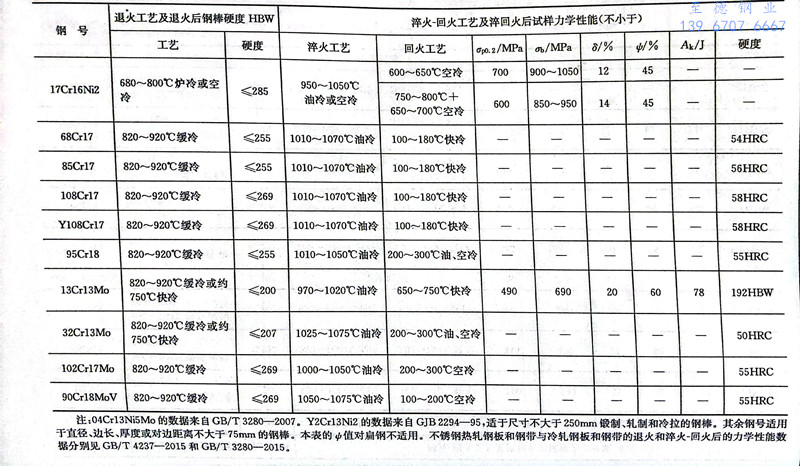

GB/T 1220-2007的Cr13型不銹鋼中不加入其他合金元素的鋼號(hào)共有6個(gè)，它們之間的主要差別在于碳含量的不同。Cr13型不銹鋼的一個(gè)共同特點(diǎn)是加熱和冷卻時(shí)具有α→y的轉(zhuǎn)變，因此可以用熱處理方法在比較寬的范圍內(nèi)改善它們的力學(xué)性能。從顯微組織來(lái)劃分，可把06Cr13列為鐵素體鋼（碳含量在上限時(shí)，進(jìn)行少量α→y轉(zhuǎn)變），12Cr13列為馬氏體-鐵素體鋼（半鐵素體鋼），20Cr13和30Cr13列為馬氏體鋼，40Cr13列為馬氏體-碳化物鋼。這些鋼的主要成分、熱處理工藝及力學(xué)性能見(jiàn)表9.2和表9.4。生產(chǎn)實(shí)際中以12Cr13、20Cr13、30Cr13、40Cr13四個(gè)鋼號(hào)應(yīng)用較多。

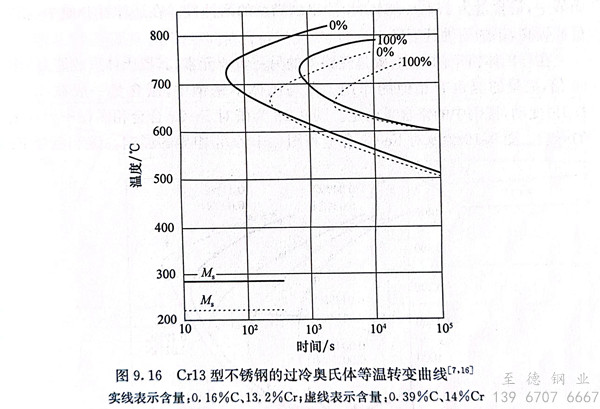

 Cr13型不銹鋼因含有大量鉻元素，過(guò)冷奧氏體的穩(wěn)定性較高（圖9.16），因此這類(lèi)不銹鋼高溫加熱后在空氣中冷卻即可以獲得馬氏體組織。鍛后如冷卻較快（在空氣中冷卻），由于變形的殘余應(yīng)力及組織轉(zhuǎn)變的共同影響，常會(huì)使鍛件表面產(chǎn)生裂紋，這種開(kāi)裂傾向因鋼中碳含量增高而增大，因此對(duì)這類(lèi)鋼鍛后應(yīng)緩慢冷卻，并及時(shí)地進(jìn)行軟化處理。
