鐵素體不銹鋼隨鉬含量的提高更易于獲得純鐵素體組織，并促進(jìn)a＇相、σ相，特別是x相的析出。

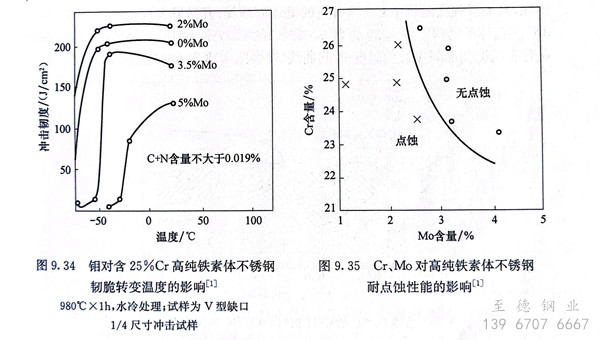

鉬含量的增加可以通過固溶強(qiáng)化使鐵素體不銹鋼的硬度、強(qiáng)度提高，但使塑性、韌性下降，并進(jìn)一步提高鐵素體不銹鋼的韌脆轉(zhuǎn)變溫度。圖9.34為鉬對含鉻25％的高純鐵素體不銹鋼（C＋N含量不大于0.019％）韌脆轉(zhuǎn)變溫度的影響。鉬含量在約2％以下時，對鋼的韌脆轉(zhuǎn)變溫度無顯著影響（圖9.34），鉬含量進(jìn)一步提高，對提高韌脆轉(zhuǎn)變溫度的影響才比較顯著。鉬對含鉻25％的非高純鋼（C＋N含量約0.08％）的影響也是如此。

 鉬在鐵素體不銹鋼中最重要的作用是提高鋼的耐蝕性，特別是耐點(diǎn)蝕、耐縫隙腐蝕等性能。在鐵素體不銹鋼中加入鉬時，隨鉬含量的提高，鋼的耐點(diǎn)蝕性能提高，當(dāng)鉬含量大于或等于2％后便顯示出明顯的效果。雖然在有些環(huán)境中鐵素體不銹鋼不含鉬，即使鋼中的鉻含量高也很難獲得滿意的耐點(diǎn)蝕性，但是鉬在鐵素體不銹鋼中具有良好耐點(diǎn)蝕作用的前提是鋼中必須含有足夠量的鉻。在一般情況下，鋼中的鉻含量越高，鉬提高鋼的耐點(diǎn)蝕的效果越明顯（圖9.35）。研究表明，鉬在鐵素體不銹鋼中的耐點(diǎn)蝕能力大約相當(dāng)于鉻的三倍，因此常用鐵素體不銹鋼中Cr＋3Mo的含量來表征該鋼的耐點(diǎn)蝕當(dāng)量，此值越高，鐵素體不銹鋼的耐點(diǎn)蝕能力越強(qiáng)。鉬同樣顯著提高鐵素體不銹鋼的耐縫隙腐蝕性能。

 鉬對鐵素體不銹鋼應(yīng)力腐蝕的影響，隨鋼的化學(xué)成分和試驗(yàn)條件的不同而異。含鉬鐵素體不銹鋼一般較不含鉬或低鉬鋼具有更好的耐應(yīng)力腐蝕能力。
