碳和氮在鐵素體不銹鋼中是不受歡迎的，因為它們除了能使鋼強化外，對鋼的其他各種性能都是不利的，如升高韌脆轉(zhuǎn)變溫度、增大缺口敏感性、降低焊后耐蝕性等。由于冶金技術(shù)的進步，目前工業(yè)規(guī)模上已可生產(chǎn)出超低碳、氮的高純（C＋N含量不大于0.015％）鐵素體不銹鋼，使鐵素體不銹鋼的一些不足得到了很大程度的克服。

  碳和氮都是擴大Fe-Cr合金中γ相區(qū)的元素，使α＋y兩相區(qū)向更高鉻含量方向移動（圖9.18和圖9.19），因而使碳、氮含量較高的鐵素體不銹鋼中可能出現(xiàn)鐵素體+馬氏體的雙相結(jié)構(gòu)。

  由于碳、氮在鐵素體中的溶解度很低，鐵素體不銹鋼在高溫加熱后的隨后冷卻過程中會有碳、氮化物析出，它們對鐵素體不銹鋼的性能產(chǎn)生重要的影響。

  碳、氮含量的增加將使鐵素體不銹鋼的沖擊韌性下降，特別是鋼中鉻含量高達15％～18％時更為明顯，同時使鋼的韌脆轉(zhuǎn)變溫度明顯上移，增加鋼的缺口敏感性。

  鐵素體不銹鋼中碳、氮含量的增加也加強了鋼的冷卻速率效應(yīng)和尺寸效應(yīng)。前者指隨冷卻速率的不同，鋼的韌性有很大的不同，后者是指隨截面尺寸的變化，鋼的韌性有很大的不同。

  除碳、氮外，鐵素體不銹鋼中的氧含量對其韌性也有類似的影響。

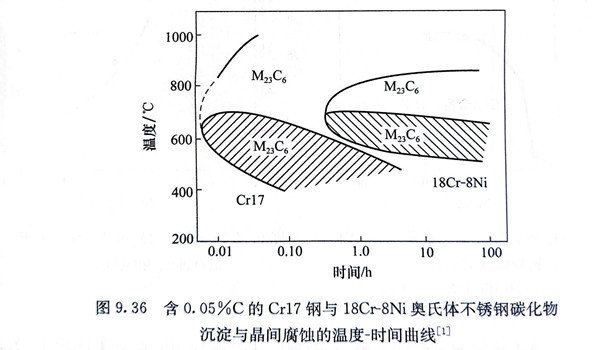

  碳、氮在鐵素體不銹鋼中存在的另一重要影響是使其具有很高的晶間腐蝕敏感性，其敏感程度隨鋼中C＋N含量的增加而增加，其敏感程度遠高于一般18Cr-8Ni奧氏體不銹鋼。圖9.36為含0.05％C的Cr17鋼與18Cr-8Ni奧氏體不銹鋼碳化物沉淀與晶間腐蝕的溫度-時間曲線，圖中陰影部分為晶間腐蝕敏感區(qū)。

  碳、氮在鐵素體中的溶解度低，而碳、鉻在α相中的擴散速率比在γ相中快得多，因此鐵素體不銹鋼在高溫加熱后的冷卻過程中，包括快速冷卻，極易析出碳化物和氮化物。其敏化行為與奧氏體不銹鋼不同，除了如圖9.36所示，在400～600℃區(qū)間，因析出Cr₂₃C₆而出現(xiàn)敏化區(qū)外，在1100℃以上的高溫區(qū)域也可以出現(xiàn)敏化區(qū)，這是由于從高溫冷卻過程中經(jīng)過400～600℃生成Cr₂₃C₆所致。在兩個敏化區(qū)之間的700～850℃生成Cr₂₃C₆時，由于鉻的再擴散而補充了因形成Cr₂₃C₆所需要的Cr，因而不產(chǎn)生貧鉻區(qū)，敏化現(xiàn)象消失。

  一些研究結(jié)果還指出，碳、氮在鐵素體不銹鋼中對耐一般腐蝕、耐點蝕、耐縫隙腐蝕、耐應(yīng)力腐蝕等都是有害的。
