06Cr13Al是一種低鉻的鐵素體不銹鋼，由于碳含量低且加入鋁，從而抑制了高溫的α→y轉(zhuǎn)變。

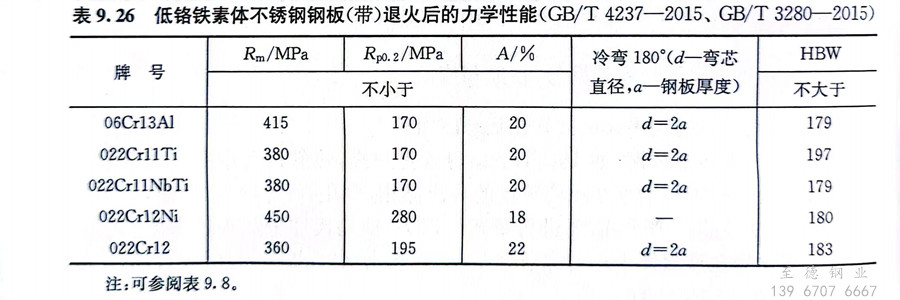

06Cr13Al鋼的始鍛溫度為1040～1150℃，終加工溫度不大于760℃，應(yīng)控制熱加工工藝以得到比較細(xì)的晶粒組織，以便通過(guò)隨后的處理獲得所要求的塑性和韌性。06Cr13Al鋼的退火溫度為780～830℃，空冷或緩冷。經(jīng)退火后鋼板的力學(xué)性能見(jiàn)表9.26。
06Cr13Al鋼的耐銹性優(yōu)于含碳高的12Cr13、20Cr13、30Cr13、40Cr13等馬氏體不銹鋼，其抗氧化使用溫度、斷續(xù)加熱溫度不大于760℃，連續(xù)加熱溫度不大于677℃。06Cr13Al鋼具有良好的塑性、韌性和冷成形性，優(yōu)于鉻含量更高的其他鐵素體不銹鋼，可采用一般不銹鋼所采用的方法進(jìn)行焊接。06Cr13Al鋼在475℃長(zhǎng)時(shí)間加熱，不呈現(xiàn)475℃脆性。06Cr13Al鋼主要用于石油精煉塔槽襯里和各種部件、蒸汽透平葉片等。
