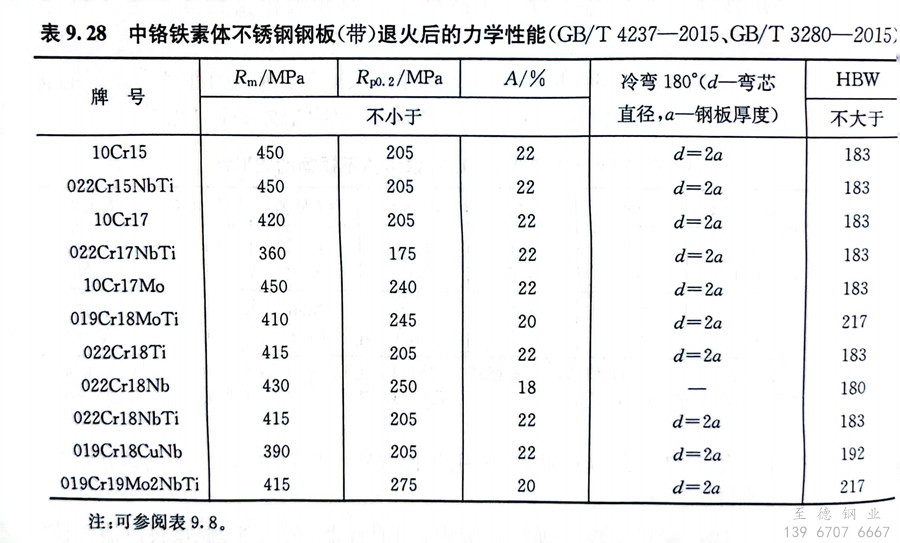

10Cr15是一種中鉻鐵素體不銹鋼，有良好的耐蝕性和較好的焊接性。該鋼的始鍛溫度為1040～1120℃，終鍛溫度為705～790℃，鍛后空冷，退火溫度為780～850℃，快冷或緩冷，退火后的力學(xué)性能見(jiàn)表9.28。

  10Cr15不銹鋼用于建筑內(nèi)裝飾、重油燃燒室部件、家庭用具、家用電器部件。該鋼的韌脆轉(zhuǎn)變溫度在室溫以上，對(duì)缺口敏感，不適于做室溫以下的承載零件。

  10Cr17 不銹鋼是一種耐蝕性良好的通用鋼。該鋼易于熱加工，適合的熱變形溫度為1050～1150℃，為了獲得細(xì)的晶粒和較好的塑性，熱變形終止溫度應(yīng)小于800℃并盡量低，同時(shí)在此溫度下應(yīng)有足夠的變形量。該鋼退火溫度為780～800℃，空冷，其退火后的力學(xué)性能見(jiàn)表9.28。

  10Cr17 不銹鋼可以焊接，在碳含量較高而鉻含量較低時(shí)，其組織結(jié)構(gòu)為鐵素體十少量珠光體或鐵素體十碳化物。由于它的韌脆轉(zhuǎn)變溫度在室溫以上，且對(duì)缺口敏感，不適宜制作室溫以下承受載荷的設(shè)備和部件，通常使用的鋼材截面尺寸不允許超過(guò)4mm。

  10Cr17 不銹鋼有晶間腐蝕傾向，其敏化溫度范圍在400～600℃，在700～850℃進(jìn)行穩(wěn)定化處理，敏化消失。在10Cr17鋼中加入5wc～0.80％的Ti可以抑制其晶間腐蝕傾向。

  10Cr17 不銹鋼在大氣、水蒸氣等介質(zhì)中具有不銹性，當(dāng)介質(zhì)中含有較多氯離子時(shí)，則耐銹性不足，在氧化性類(lèi)溶液中有良好的耐蝕性，尤其在稀硝酸中。該鋼主要用于生產(chǎn)硝酸、氨酸的化工設(shè)備，也可用于制造食品和釀酒的設(shè)備、管道，薄板廣泛用于建筑內(nèi)裝修、日用辦公設(shè)備、廚房器具、汽車(chē)裝修、氣體燃燒器等。
